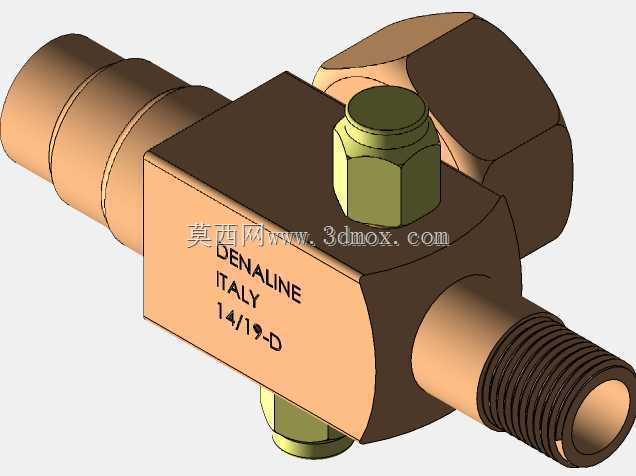

意大利德纳林制冷管路截止阀结构模型

　　这款阀件主要面向商用制冷系统的管路改造、备件替换场景设计，在冷库制冷机组、商超冷柜、工业冷水机组的冷媒输送管路中，这类阀件承担着管路通断控制、检修段隔离的核心作用，当系统需要对蒸发器、冷凝器段进行维护时，可通过操作该阀截断对应管路的冷媒通路，避免整系统冷媒排空造成的成本浪费与环保影响。从结构设计来看，阀体采用锻造铜质基体，适配制冷系统常用的紫铜管路焊接连接需求，一端为外螺纹接口可适配带内丝的管路接头，另一端为光管插接结构，可直接与同管径紫铜管进行钎焊连接，安装时需注意焊接部位的冷却处理，避免高温传导至阀内密封组件造成密封失效。阀体中部的六角结构是安装时的受力夹持位，设计时预留了足够的扳手操作空间，

　　可使用普通活动扳手或开口扳手完成固定，避免安装过程中阀体受力变形影响密封性能。顶部与底部的调节螺帽采用黄铜材质加工，表面做了防锈钝化处理，螺帽与阀体之间采用锥面密封配合，无需额外加装密封垫片即可满足制冷系统的高压密封要求，调节时使用对应规格的六角扳手即可操作阀瓣的升降，实现管路通断状态的切换。在实际选型应用中，该阀件可作为同规格06/19-D型号阀件的直接替换件，安装边界尺寸与原型号完全匹配，无需对现有管路进行切割改道即可完成备件更换，大幅缩短制冷系统的停机维护时间。设计建模过程中，严格参照实物的装配公差进行结构还原，各接口的同轴度公差控制在0.05mm以内，阀瓣与阀座的配合面做了贴合度校验，

　　确保模型可直接用于制冷系统的管路排布干涉检查、装配工艺模拟。阀体表面的标识字符采用蚀刻效果还原，清晰标注品牌、产地与型号信息，方便现场安装时的型号核对，避免错装造成的系统匹配问题。从流通能力来看，该阀件的通径设计适配14/19管径的冷媒管路，在R22、R410A等常用制冷工质的系统中，额定工作压力可满足常规中低温制冷系统的工况要求，阀内流道做了圆弧过渡处理，减少冷媒流经时的阻力损失，避免阀位处产生不必要的压降影响系统制冷效率。安装布局时需注意预留调节螺帽的操作空间，顶部与底部至少预留30mm的扳手操作距离，避免后续维护时无法正常操作阀件，两侧管路连接时需保证同轴度，避免强行对口造成阀体接口处产生内应力，

　　长期运行过程中出现应力开裂泄漏的问题。建模时对各零件的装配关系做了完整还原，包括阀瓣的行程限位、密封面的配合位置、螺帽的拧紧限位都做了参数化设定，可直接用于生成工程图纸指导加工，也可导入制冷系统的整体装配模型中做管路布局验证，提前排查安装过程中可能出现的干涉问题，减少现场安装的返工量。
