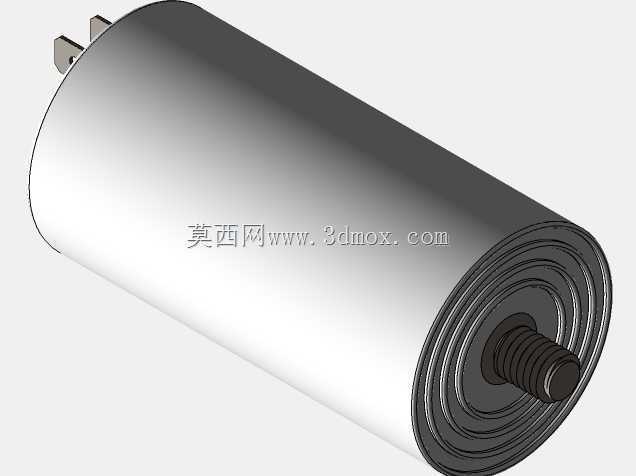

ELCO IEC 60252-1标准330M运行电机电容器结构

　　在单相交流电机的配套电气回路设计中，运行电容器是决定电机启动性能、运转功率因数与运行稳定性的核心配套元件，本次呈现的这款符合IEC 60252-1标准的330M规格运行电机电容器，是面向工业驱动、民用家电电机配套场景开发的标准化元件，其三维结构完整还原了量产实物的所有装配特征，可直接用于电机整机装配干涉校验、电气柜布局模拟、设备BOM配套选型参考。

　　从实际应用场景来看，这类电容广泛适配小功率单相异步电机，涵盖小型输送线驱动电机、民用风机电机、小型空压机驱动电机、家用空调外风机电机等场景，核心作用是在电机运行过程中串联于副绕组回路，通过容抗特性实现副绕组与主绕组的电流相位差，构建旋转磁场保障电机持续平稳输出转矩，同时补偿电机感性负载带来的功率因数损耗，降低整机运行的无功电流，提升供电回路的电能利用效率。

　　从产品功能特性来看，该电容采用金属化聚丙烯薄膜卷绕芯体结构，外壳选用密封式金属圆柱壳体，能够抵御工业场景下的轻度粉尘、潮气侵蚀，适配-25℃到70℃的常规工作环境温度范围，容量偏差符合M级精度要求，能够在长期额定电压工作下保持稳定的容值输出，避免因容值衰减导致的电机转矩不足、绕组过热烧毁等故障。端部的密封结构采用环氧树脂灌封工艺，杜绝芯体受潮引发的击穿、漏电风险，引出端采用插片式接线端子，能够适配常规的快插接线端子，减少现场接线的工时消耗，同时降低虚接、松脱引发的电气故障概率。

　　从设计思路层面拆解，这款电容的结构设计完全围绕量产装配与现场安装的便利性展开：圆柱型外壳的卷绕工艺成熟度高，能够最大化利用壳体内部空间容纳薄膜芯体，相比方形壳体具备更优的结构强度，相同壁厚下抗外力挤压、抗热胀冷缩形变的能力更强；端部的外螺纹安装柱采用与壳体一体化铆接的结构，安装时仅需穿过设备安装板后搭配平垫、弹垫与螺母即可完成固定，无需额外设计定制化安装支架，能够适配绝大多数常规电机的电容安装位尺寸；接线插片的间距按照行业通用标准设定，能够兼容不同厂家生产的同规格电容接线座，实现同参数产品的直接互换，降低设备售后维护的备件储备难度。

　　从外形尺寸与安装边界来看，该电容主体为等直径圆柱结构，整体轴向长度与直径比例适配小功率电机的安装空间预留，不会出现与电机端盖、风罩、接线盒的干涉问题；端部引出的两个接线插片朝向与安装螺纹柱的轴线保持垂直，接线后线缆可沿电容径向排布，减少轴向的空间占用，适配安装腔轴向尺寸紧凑的设备场景；安装螺纹柱的公称直径、有效螺纹长度均符合行业通用安装规范，安装板开孔直径仅需匹配螺纹柱外径预留0.5-1mm的装配间隙即可，无需额外加工异形定位孔；电容外壳表面无突出的锐边、毛刺，安装过程中不会划伤操作人员手部，也不会磨损相邻布置的线缆绝缘层，满足电气设备的安全设计规范。

　　在三维建模的细节还原上，模型完整呈现了内部薄膜卷绕的层叠结构特征、外壳的拉伸成型接缝、端部灌封层的轮廓、接线插片的倒角与厚度、安装螺纹的牙型细节，所有装配关系与实物完全一致，既可以用于电气设计阶段的布局干涉检查，也可以作为教学演示素材讲解单相电机的启动运转原理，还能为电容生产厂家的改型设计提供基础结构参考。在实际选型校验过程中，设计人员可直接将该模型导入整机装配环境，模拟电容安装后的线缆弯折半径、与周边元器件的安全电气间隙，提前规避因尺寸预留不足导致的装配返工问题，缩短设备开发的整体周期。
