制冷系统用德纳林43/18-D管路控制阀结构

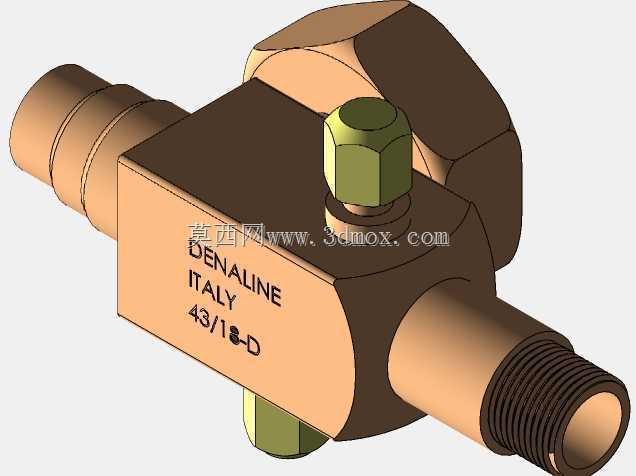

　　在商用制冷、工业冷冻系统的管路布局中，这类直通式管路控制阀是冷媒回路里的常用基础部件，主要承担冷媒通断控制、检修段隔离的功能，可在系统维护时截断对应管路的冷媒通路，避免整段系统排空冷媒造成的物料浪费与运维成本抬升，也可在支路调试时单独控制对应回路的通断状态，适配多蒸发器并联的制冷机组管路配置。从结构设计来看，该阀件采用方体主阀体搭配两端外螺纹连接端的结构，一端为光杆插接适配结构、一端为标准外螺纹结构，可适配不同连接形式的制冷铜管，安装时无需额外加工复杂的连接接头，降低现场装配的加工难度。阀体顶部设置六角调节锁紧结构，底部对应设置同规格锁紧端，在阀位调整到位后可通过上下锁紧结构锁定阀瓣位置，避免系统运行过程中冷媒压力波动导致阀位偏移，

　　造成通断状态异常。阀体表面直接模压品牌、产地与型号标识，现场安装运维时可直接识别阀件规格，避免错装混装。从安装边界来看，该阀件的轴向总长度适配常规制冷管路的安装间距，阀体最大外廓尺寸小于同通径的截止阀，在紧凑排布的制冷机组阀组区域内，可减少相邻阀件的安装干涉，预留足够的扳手操作空间，两端连接端的同轴度公差控制在合理范围内，安装后不会产生额外的管路装配应力，避免长期运行过程中应力集中导致的焊缝开裂、螺纹滑丝问题。在功能特性上，该阀件的密封结构适配制冷系统常用的R22、R404A、R134a等冷媒介质，密封件材质兼容冷冻油，长期运行不会出现密封溶胀、冷媒泄漏的问题，阀瓣的通径与两端连接管路的通径匹配，不会产生额外的管路流阻，

　　避免冷媒流经阀件时产生过大的压力损失，影响制冷系统的整体换热效率。在三维建模过程中，需要重点还原阀体的铸造圆角细节、螺纹段的牙型轮廓、调节螺母的六角对边尺寸，这些细节直接影响后续装配干涉检查、管路布局模拟的准确性，若忽略六角结构的尺寸公差，在模拟扳手操作空间时会出现偏差，导致现场安装时扳手无法卡入调节位，影响运维操作。该阀件可作为同规格40/18-D阀件的替代选型件，在系统改造、备件替换时可直接匹配原有管路的安装尺寸，无需改动原有管路的焊接位置、支撑结构，降低改造的施工量与成本。在实际应用场景中，这类阀件常布置在冷凝器出口、蒸发器入口、压缩机吸排气口的旁通或主路上，配合压力传感器、膨胀阀等部件组成完整的冷媒控制回路，在冷库制冷机组、

　　商超冷柜机组、工业冷水机组中都有广泛应用，其稳定的通断性能、紧凑的结构尺寸，能够适配不同安装空间的机组布局需求，建模时还原的细节也可直接用于管路系统的应力分析、流阻模拟，为制冷系统的整体性能仿真提供准确的阀件模型支撑。
