磨床靠架支撑定位结构三维数模

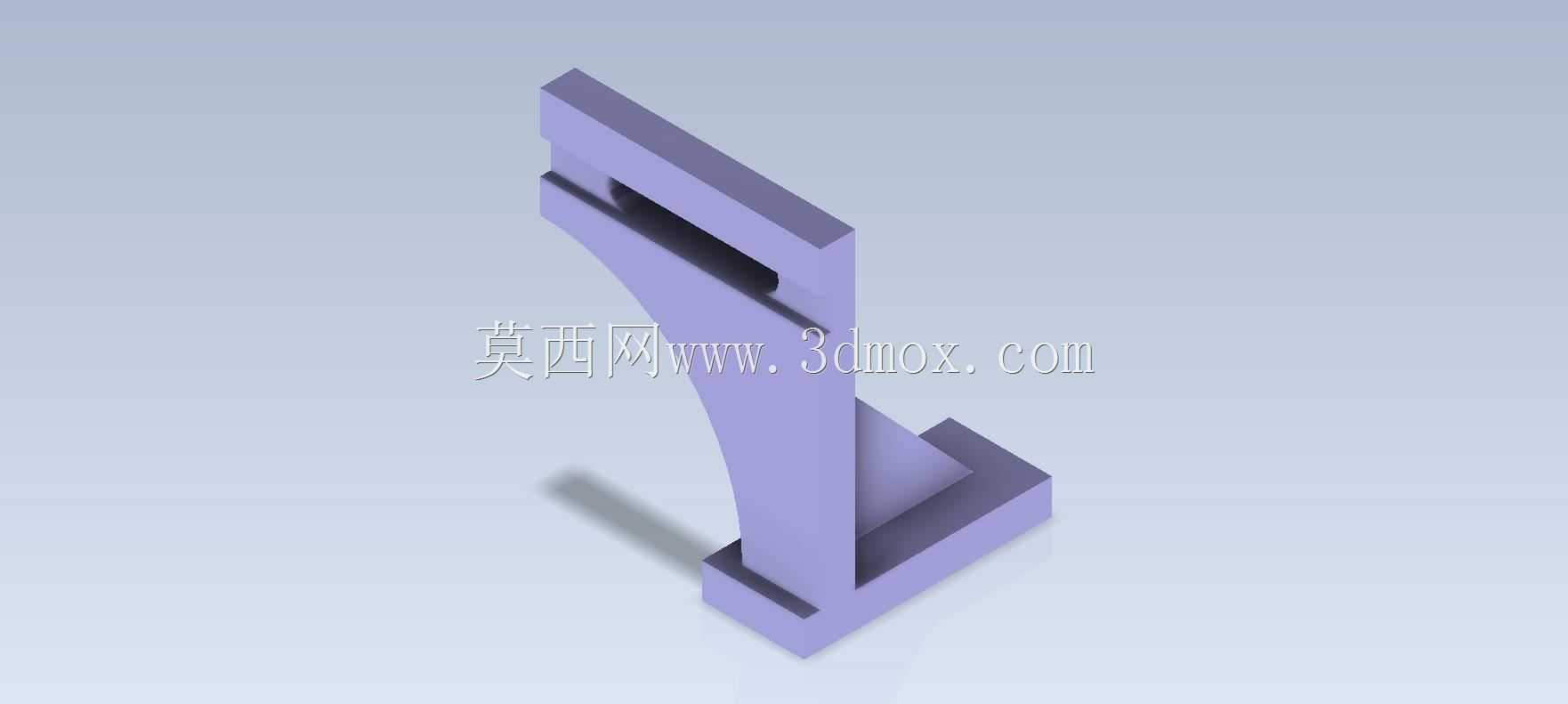

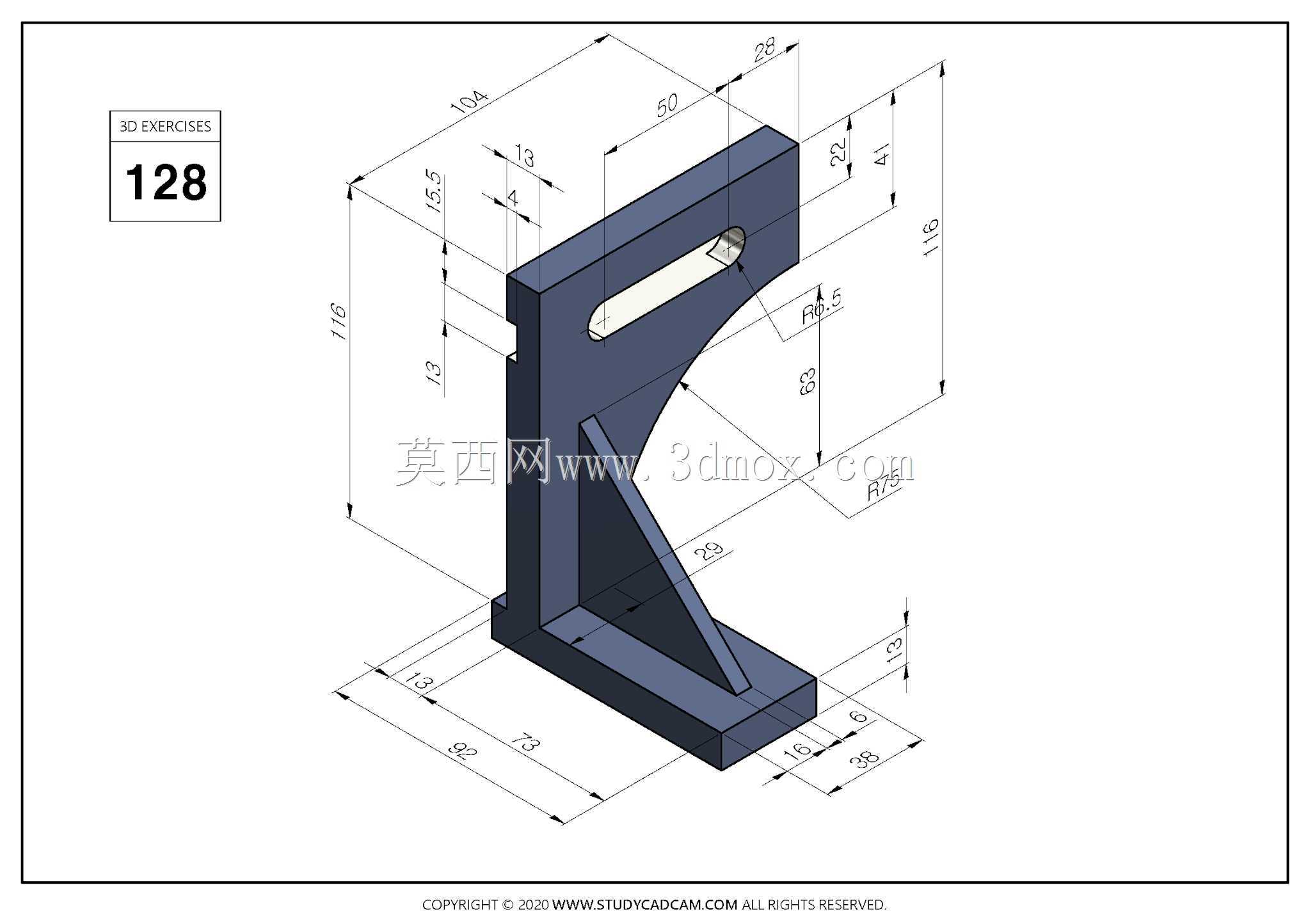

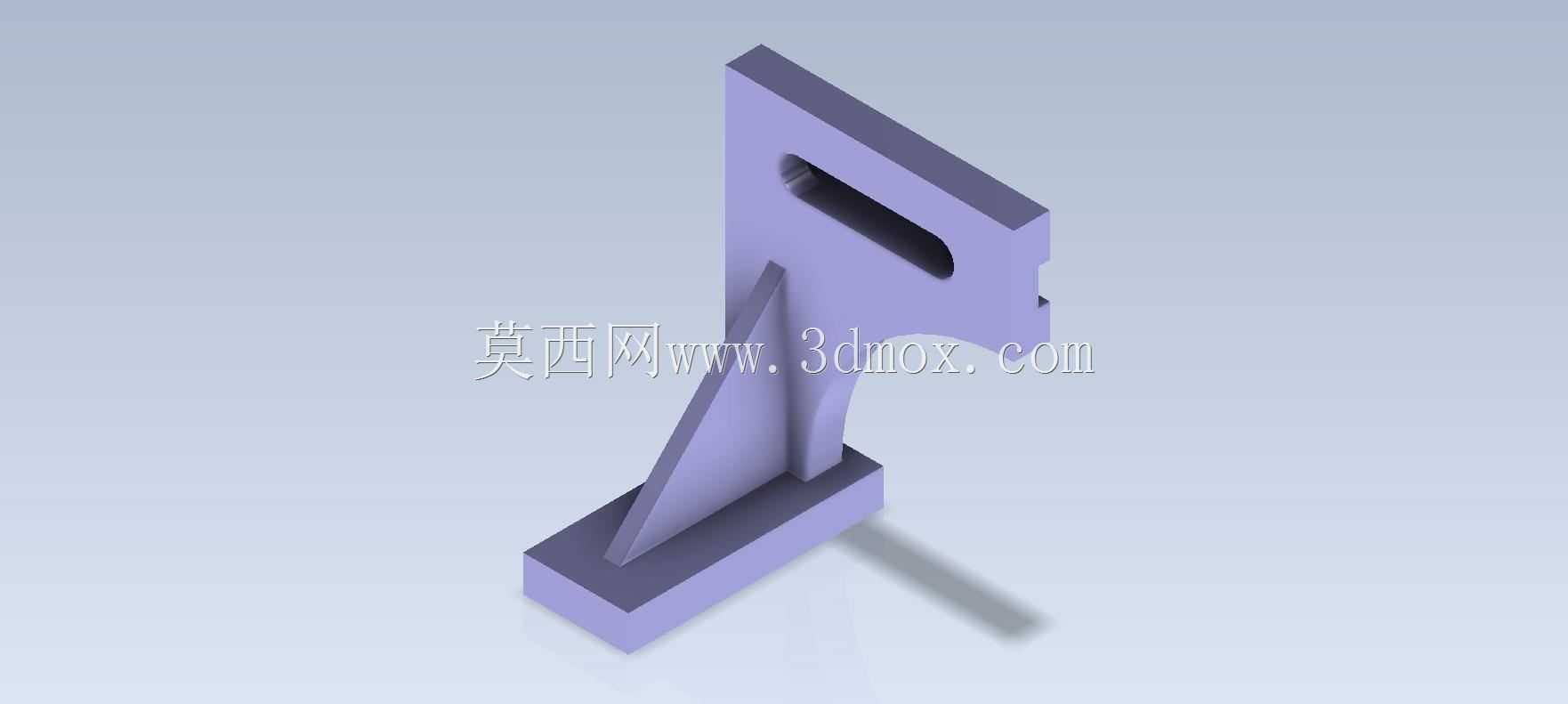

　　在平面磨床、外圆磨床的精密磨削工序里，工件的装夹定位稳定性直接决定最终加工面的形位公差与表面粗糙度，这类靠架支撑件是磨床加工细长轴类、薄壁异形工件时不可或缺的辅助定位部件，主要作用是抵消磨削过程中砂轮接触工件产生的径向切削力，避免工件因刚性不足出现让刀、振纹、弯曲变形等加工缺陷，尤其在小进给量的精磨工序中，靠架的支撑精度直接影响最终尺寸的一致性。从结构设计来看，该支撑件采用一体化L型基座加斜向加强筋的布局，底部矩形安装座可通过T型螺栓直接固定在磨床工作台的标准T型槽内，安装座的平面度设计要求控制在0.02mm以内，保证与工作台面的贴合度，避免装夹后出现支撑倾斜。竖直支撑臂上开设的长条形调节槽是核心功能结构，可根据不同直径、

　　不同装夹高度的工件调整支撑触头的上下位置，调节行程覆盖常规小型磨床加工工件的支撑高度范围，槽边的平行度公差要求较高，避免调节过程中出现支撑角度偏移。斜向加强筋连接竖直臂与底部基座，形成稳定的三角受力结构，可有效承受磨削过程中传递到支撑臂的交变载荷，避免长期使用后支撑臂出现形变导致定位精度下降。支撑臂前端的卡口结构用于安装耐磨支撑块，支撑块通常采用硬质合金或黄铜材质，可根据工件材质更换，避免划伤工件已加工表面，卡口的定位面设计有微小的让位斜角，方便支撑块的快速更换与定位，保证更换后支撑点的位置重复精度。在实际应用场景中，这类靠架通常配合磨床的头架、尾座使用，加工长径比超过10的细长轴类零件时，在工件中部位置加装该靠架，

　　可将工件的挠曲变形量控制在允许范围内；加工薄壁套类零件的外圆时，也可将靠架支撑在工件内壁对应磨削点的位置，抵消磨削力防止工件装夹变形。设计过程中需要重点考虑支撑件自身的刚性与重量平衡，在保证结构强度足够承受最大磨削径向力的前提下，尽可能减少不必要的材料去除，降低整体重量，方便操作人员快速调整位置。安装边界方面，底部安装座的槽孔间距匹配标准磨床工作台的T型槽间距，无需额外加工转接板即可直接装夹，竖直臂的高度设计避开磨床砂轮架的最大行程范围，避免磨削过程中出现运动干涉，长调节槽的宽度适配标准M8紧固螺栓，可与市面上多数磨床的通用配件兼容。从建模逻辑来看，该结构优先绘制底部安装座的基准平面，以此为基础拉伸生成竖直支撑臂，

　　再通过加强筋特征连接两个主体结构，长槽特征采用拉伸切除方式生成，最后对所有锐边进行倒角处理，避免操作过程中划伤操作人员，同时减少应力集中点，提升零件的长期使用寿命。在受力仿真验证环节，需要模拟最大磨削力作用在支撑臂最上端位置时的形变情况，确保最大形变量不超过0.01mm，满足精密磨削的支撑精度要求，同时对安装座的螺栓连接位置进行应力校核，保证夹紧力足够抵抗磨削过程中的振动载荷，不会出现支撑位置偏移。
