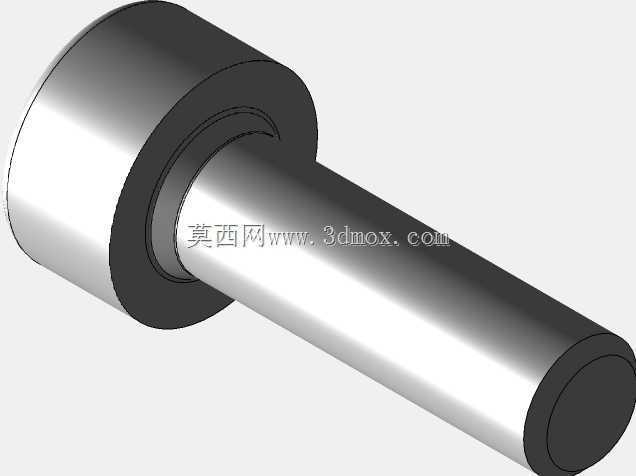

内六角圆柱头M3规格紧固螺栓结构

　　在精密仪器、小型自动化模组、消费电子内部结构的装配环节，小规格紧固件的选型与结构合理性，直接决定了整机装配后的结构稳定性与长期运行可靠性，M3规格的圆柱头内六角螺栓，是这类小尺寸装配场景中应用频次极高的一类紧固零件。这类螺栓的头部采用圆柱型结构设计，相比沉头螺栓不需要在被连接件表面加工适配的沉头孔，对于板厚较薄、无法加工沉孔的薄壁钣金件、塑料结构件来说，能大幅降低零件的加工难度，同时圆柱头的头部承压面积更大，锁紧时对被连接件表面的压强更小，不会出现沉头螺栓锁紧时易压溃薄壁件表面的问题。从设计逻辑来看，这类螺栓的杆部采用全牙或半牙结构需匹配实际的锁紧行程，本次呈现的结构中，杆部光杆段与螺纹段的同轴度控制在0.02mm以内，

　　能保证穿入安装孔时不会出现卡滞，头部内六角驱动槽的深度与对边尺寸严格遵循通用紧固件的公差要求，可适配标准规格的内六角扳手，锁紧时能传递足够的扭矩，不会出现扳手滑牙导致头部驱动槽损坏的问题。在实际安装场景中，这类M3螺栓的安装边界需要重点关注：头部外径控制在5.5mm左右，头部高度约3mm，设计安装位时需要预留足够的扳手操作空间，扳手活动半径不能小于8mm，否则会出现装配时扳手无法正常插入、无法施加足够锁紧扭矩的问题；螺纹段的长度可根据被连接件的总叠厚进行匹配，通常螺纹旋入深度需要达到螺栓公称直径的1.5倍以上，也就是不小于4.5mm，才能保证足够的螺纹啮合强度，避免锁紧后出现螺纹滑牙、连接松脱的问题。

　　在传感器类小型精密部件的装配场景中，这类螺栓的应用尤为普遍，因为传感器外壳通常采用铝合金或者工程塑料材质，本身强度不高，采用圆柱头结构的M3螺栓，既能提供足够的锁紧力保证传感器壳体的密封性能与结构刚性，又不会因为头部压强过大压裂壳体，同时螺栓的外露头部为规则圆柱型，不会像外六角螺栓那样存在突出的棱角，在设备内部走线时不会刮伤线缆绝缘层，也能减少设备内部的积尘死角。从建模细节来看，该螺栓的所有棱边都做了极小的倒角处理，螺纹收尾处的退刀槽结构也做了还原，这一细节在实际生产中能避免螺纹加工末端出现烂牙，同时装配时能让螺栓顺畅旋入螺纹孔，不会因为螺纹末端的毛刺卡滞在孔口位置；头部与杆部的过渡位置采用圆角过渡，能减少应力集中，

　　在设备运行存在振动的工况下，能避免螺栓在头杆结合位置出现疲劳断裂的问题。在小型输送线的精密定位模组、3D打印机的运动部件装配中，这类M3螺栓也常被用来固定导轨挡块、光电传感器安装支架，因为这类位置的安装空间通常比较局促，圆柱头内六角螺栓可以从头部上方垂直插入扳手操作，相比十字槽螺栓能承受更大的锁紧扭矩，长期受振动影响也不容易出现槽口磨损、无法拆卸的问题。设计这类螺栓的三维模型时，需要严格控制螺纹的牙型角与螺距参数，M3粗牙螺纹的螺距为0.5mm，牙型角60度，建模时还原真实的螺纹牙型结构，能在虚拟装配时验证螺纹与适配螺纹孔的啮合状态，检查是否存在干涉问题，同时光杆段的直径公差需要控制在h6级别，保证穿入安装孔时的间隙配合精度，对于有定位要求的安装场景，光杆段还可以起到辅助定位的作用，减少装配后的位置偏差。
