在工业电气控制回路的现场实操场景里,这类凸轮操作旋转开关是低压控制柜、机床操作面板、小型设备启停回路里极为常见的手动操作元件,和普通按压式按钮不同,它依靠凸轮结构的行程轨迹实现多档位回路的通断切换,单只开关就能完成多组触点的同步动作,不需要在面板上密集排布多只按钮,能大幅压缩操作面板的安装空间,同时减少操作人员的误触概率。
从实际使用场景来看,这类开关常被用在小型加工设备的档位切换、输送线的手动/自动模式切换、小型风机水泵的多档转速控制回路中,操作时通过外露的操作手柄带动内部转轴旋转,转轴上的凸轮轮廓会随转动角度变化,推动对应的触点弹片完成闭合或断开动作,每个档位都有清晰的卡位反馈,操作人员不需要额外观察指示灯,仅凭操作时的触感就能确认档位是否切换到位,在车间光线不佳或者操作人员佩戴劳保手套的场景下,这种清晰的档位反馈能有效降低操作失误率。

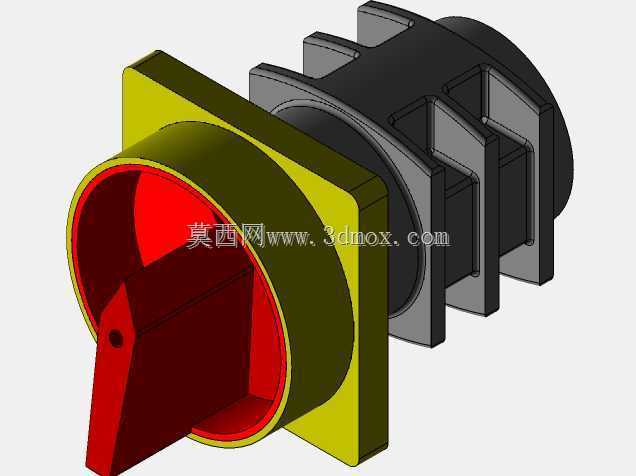

设计这款开关的三维结构时,首先要考虑的是面板安装的适配性,前端的方形安装法兰是标准的面板嵌入结构,法兰上预留的安装孔位匹配行业通用的开孔尺寸,不需要对现有设备面板做二次改孔就能直接替换同规格的老旧开关,安装时从面板正面嵌入,后方用配套的锁紧螺母固定即可,安装完成后前端操作面和面板表面齐平,不会突出过多造成磕碰。开关后部的多道散热筋结构不是冗余设计,开关带载通断时触点位置会产生一定热量,这些凸起的筋条既可以增加壳体的散热面积,让触点产生的热量更快通过壳体散发到柜内空气中,避免长期高温导致壳体老化绝缘性能下降,同时筋条形成的卡槽结构还能在多只开关并排安装时起到定位分隔的作用,防止安装时开关之间相互挤压移位,也能给接线预留足够的操作空间。
内部的凸轮结构设计是整个开关的核心,凸轮轮廓的曲线精度直接决定了每个档位的通断时序,建模时需要严格匹配每个档位的旋转角度,确保转动到对应档位时,对应的触点组能可靠闭合,非工作档位的触点能完全断开,不会出现似接非接的接触不良问题。操作手柄的造型做了倾斜式的受力优化,操作人员扳动手柄时,施力方向和手柄的受力面垂直,不需要用过大的力气就能完成档位切换,长期频繁操作也不会造成手部的疲劳磨损。手柄和转轴的连接位置做了防呆结构,装配时不会出现手柄方向装反导致档位标识和实际触点状态不匹配的问题。
从安装边界来看,开关后部的接线端长度控制在常规柜内安装的安全距离内,安装完成后接线端和柜内的走线槽、其他电气元件之间能保留足够的电气间隙,不会因为元件排布紧凑造成绝缘距离不足的问题。壳体的材质选用的是工业常用的阻燃绝缘材料,建模时壳体的壁厚做了均匀化处理,既保证壳体有足够的抗冲击强度,在面板受到意外磕碰时不会出现壳体碎裂的问题,也不会因为壁厚过大造成材料浪费、整体尺寸超差。前端操作面的红色指示区域和档位标识位置做了下沉式设计,标识粘贴后不会因为长期擦拭、摩擦出现标识脱落模糊的问题,即使在有少量油污、粉尘的车间环境里,也能清晰辨认每个档位的功能标识。
在三维建模的细节处理上,各个零件之间的配合间隙都按照实际装配公差做了预留,转轴和壳体之间的转动配合间隙控制在合理范围内,既不会因为间隙过小导致转动卡涩,也不会因为间隙过大造成转轴晃动、档位定位不准。触点位置的弹片行程和凸轮的升程做了精准匹配,确保凸轮转动到动作位置时,弹片有足够的接触压力,让触点接触电阻保持在合格范围内,避免长期带载工作时触点因为接触压力不足出现发热烧蚀的问题。整个开关的结构没有多余的复杂零件,拆解后零件数量少,后期如果出现触点磨损需要维护时,不需要专用工具就能完成拆解更换,能降低现场设备的维护成本。
