双层显示屏立式设备操作控制台结构

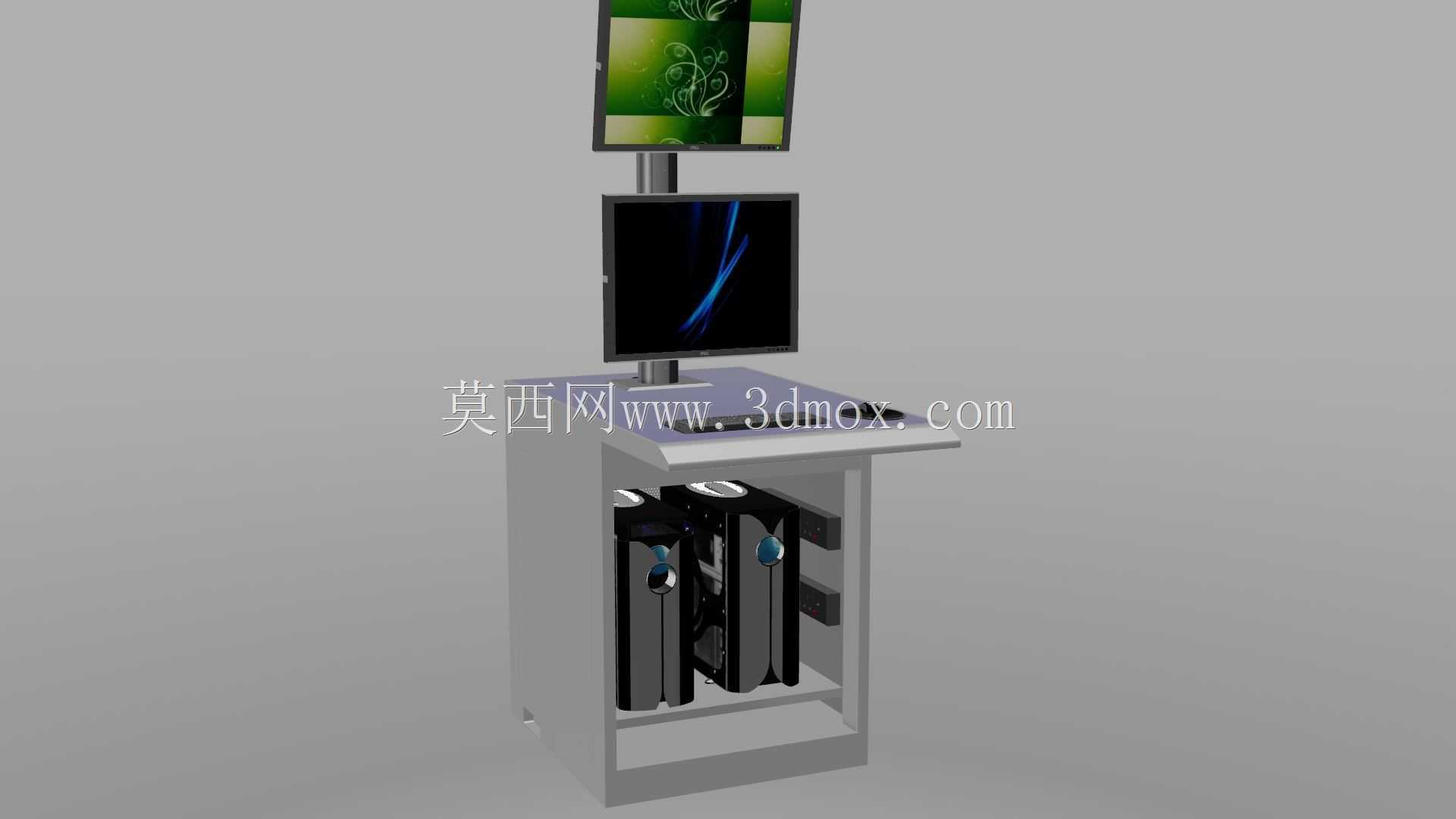

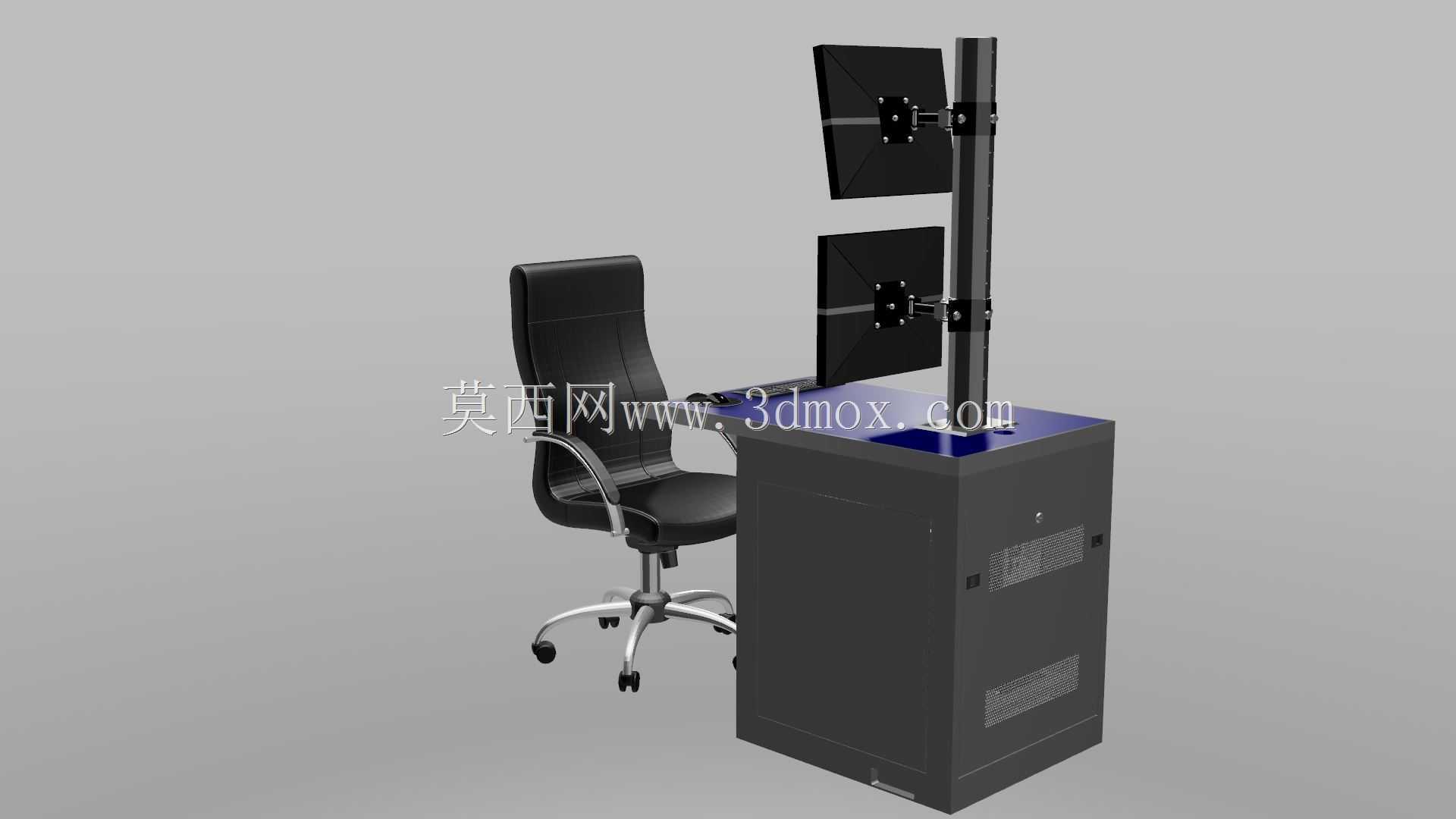

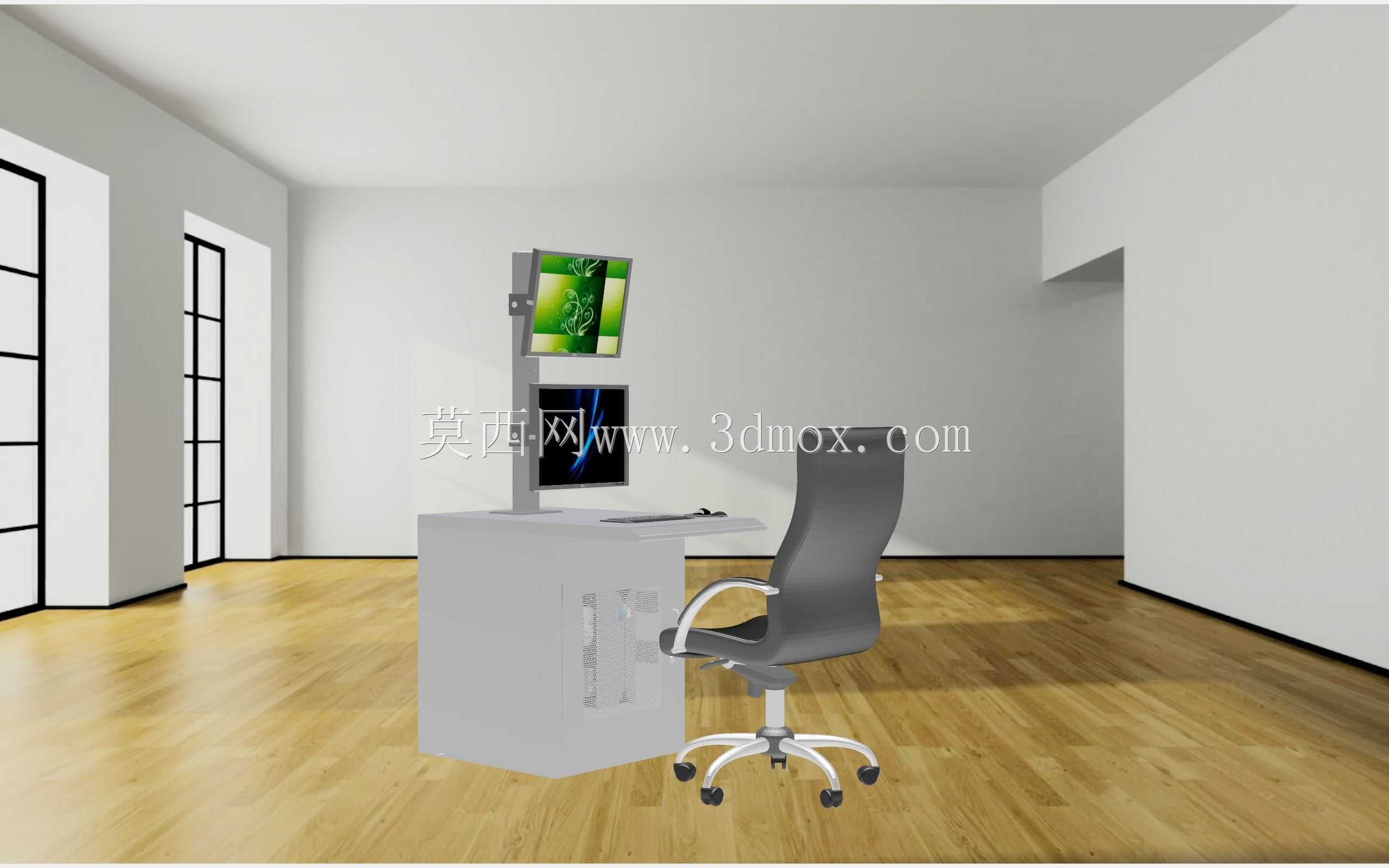

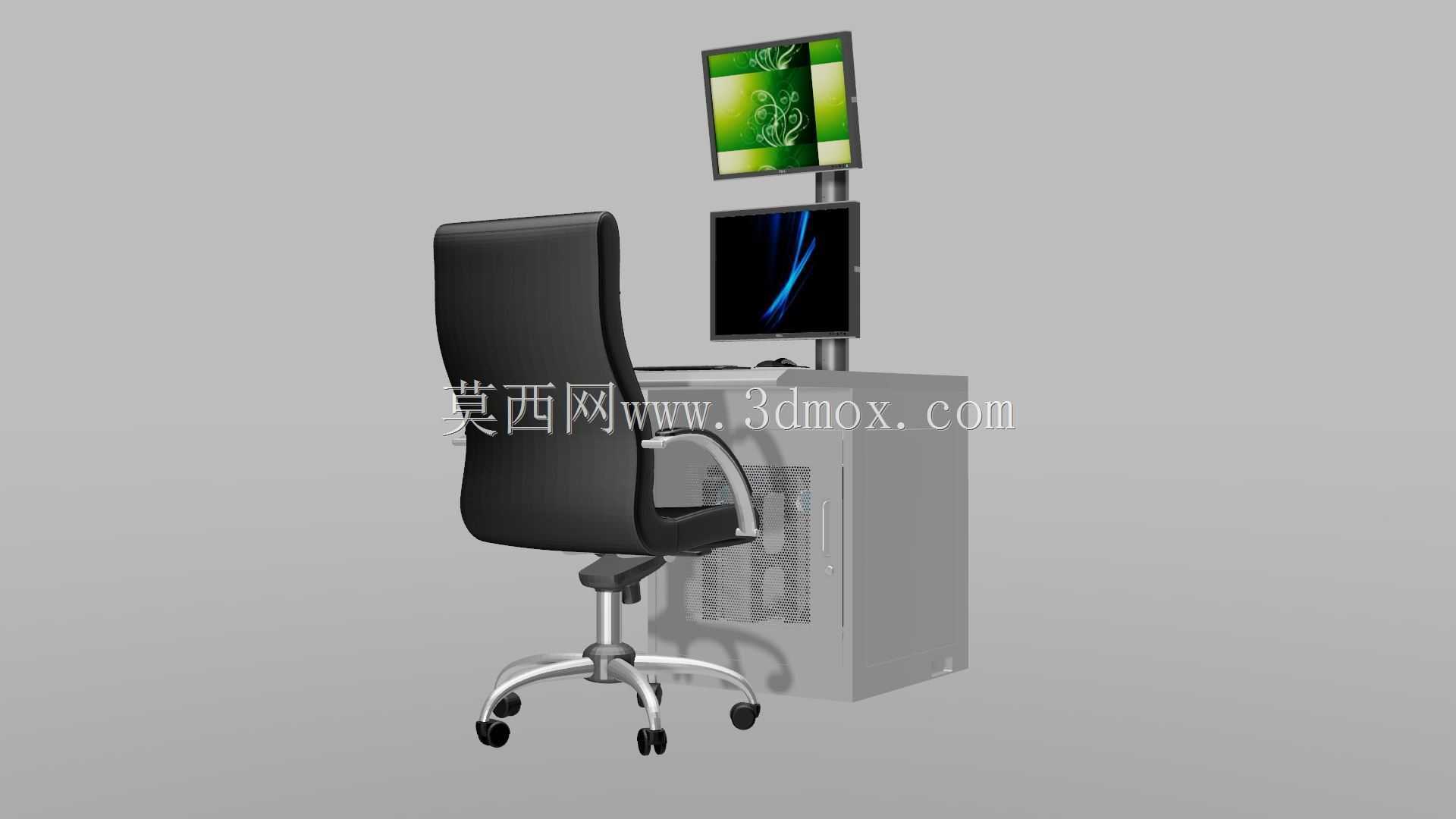

　　这款双层显示屏立式操作控制台，主要面向工业现场设备管控、产线工位监控、实验室测试工位这类需要多屏显示信息的场景，日常使用中可同时承载多套工控系统的画面输出，上层屏幕可固定展示全局产线运行状态、设备参数汇总这类无需频繁交互的信息，下层屏幕正对操作人员坐姿视线范围，用于参数调整、指令下发、单设备细节数据查看这类需要频繁操作的内容，避免单屏切换窗口带来的操作效率损耗。从结构设计逻辑来看，柜体采用立式落地结构，底部预留可调脚轮安装位，既可以在工位调整时快速推移，也能在固定后通过调节脚杯抵消地面不平整带来的晃动，保证屏幕安装的稳定性。柜体上部延伸出金属立柱作为屏幕安装支撑，立柱预留标准VESA挂装孔位，可适配不同尺寸的工业显示屏，

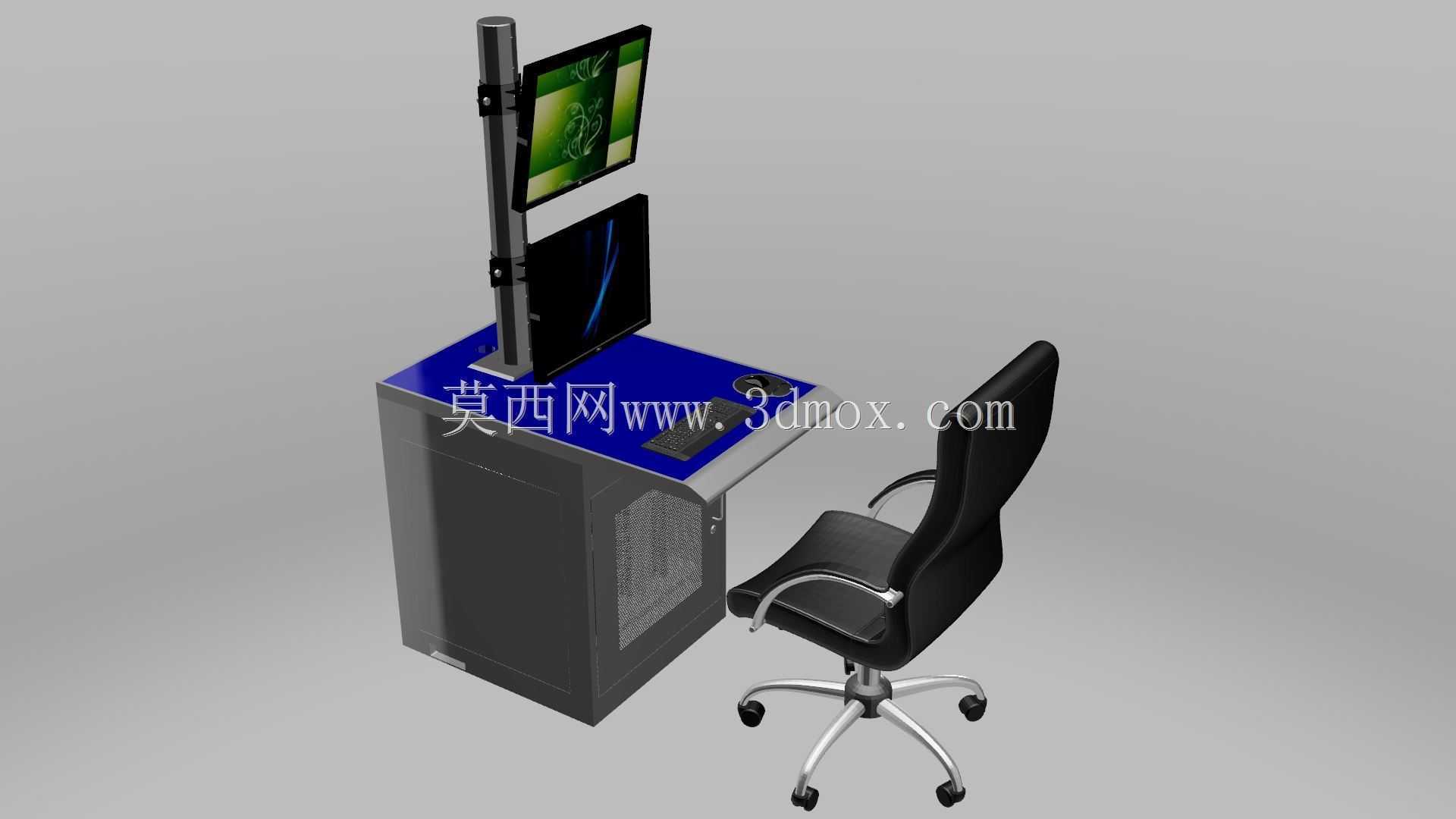

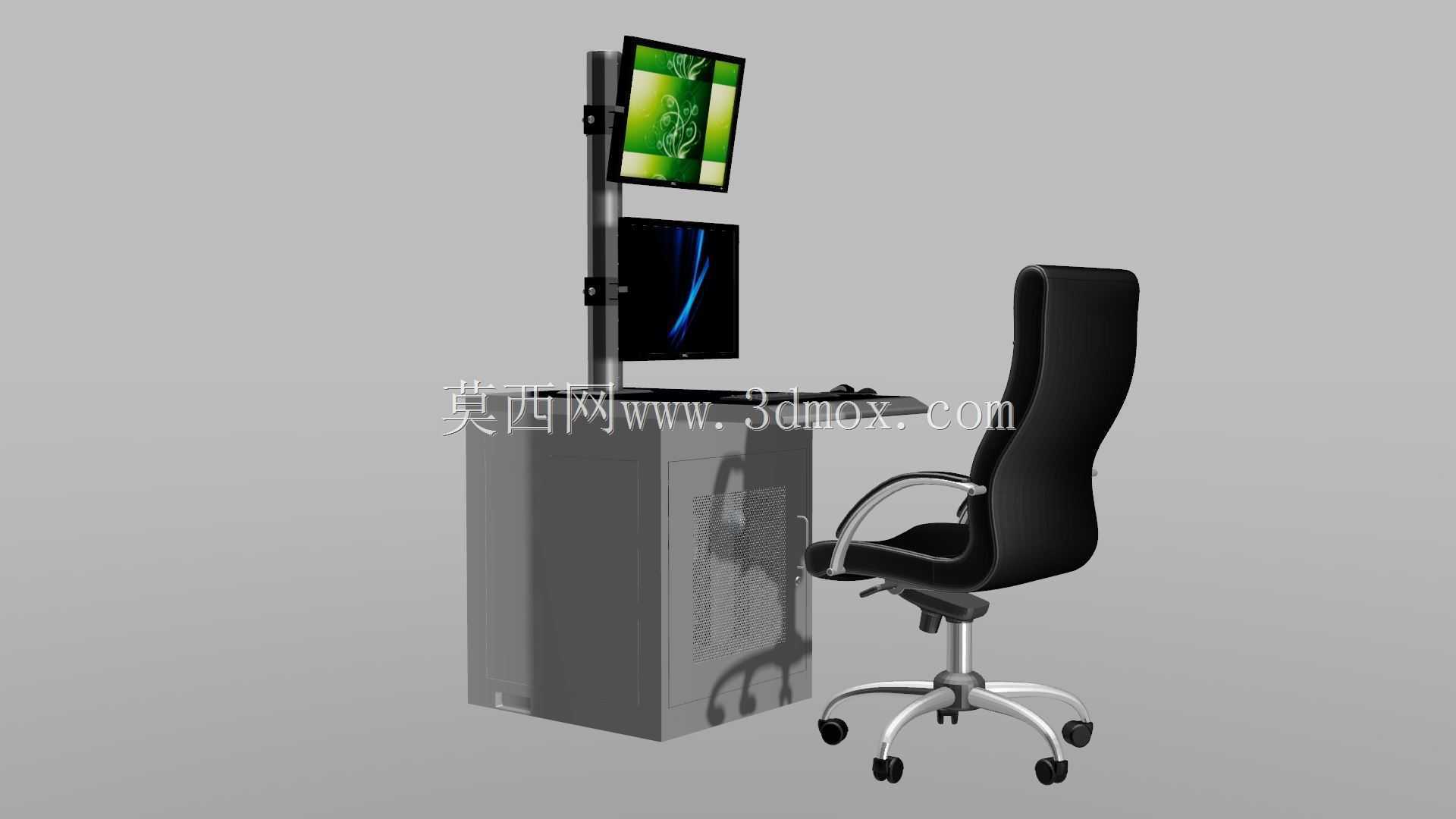

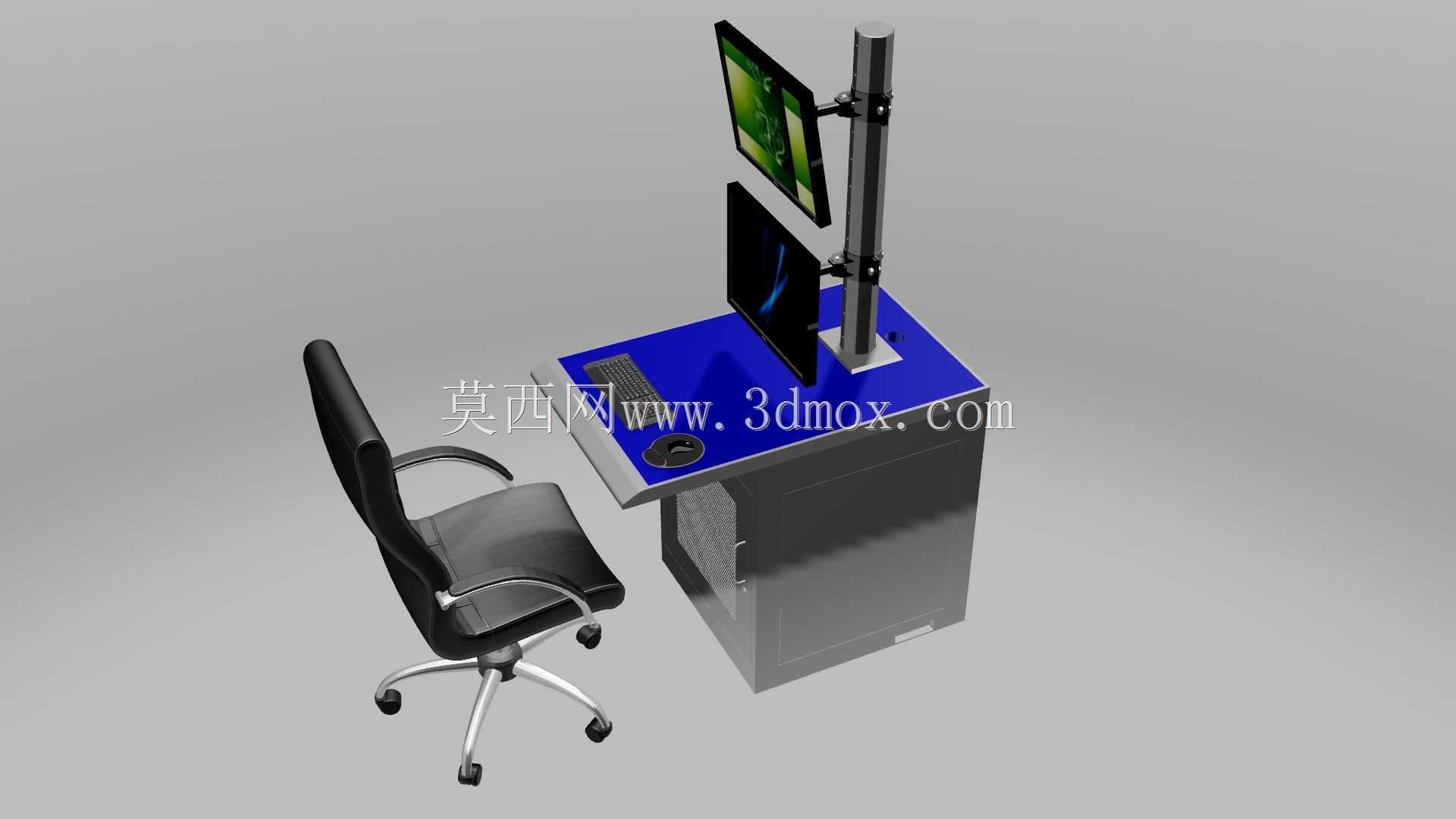

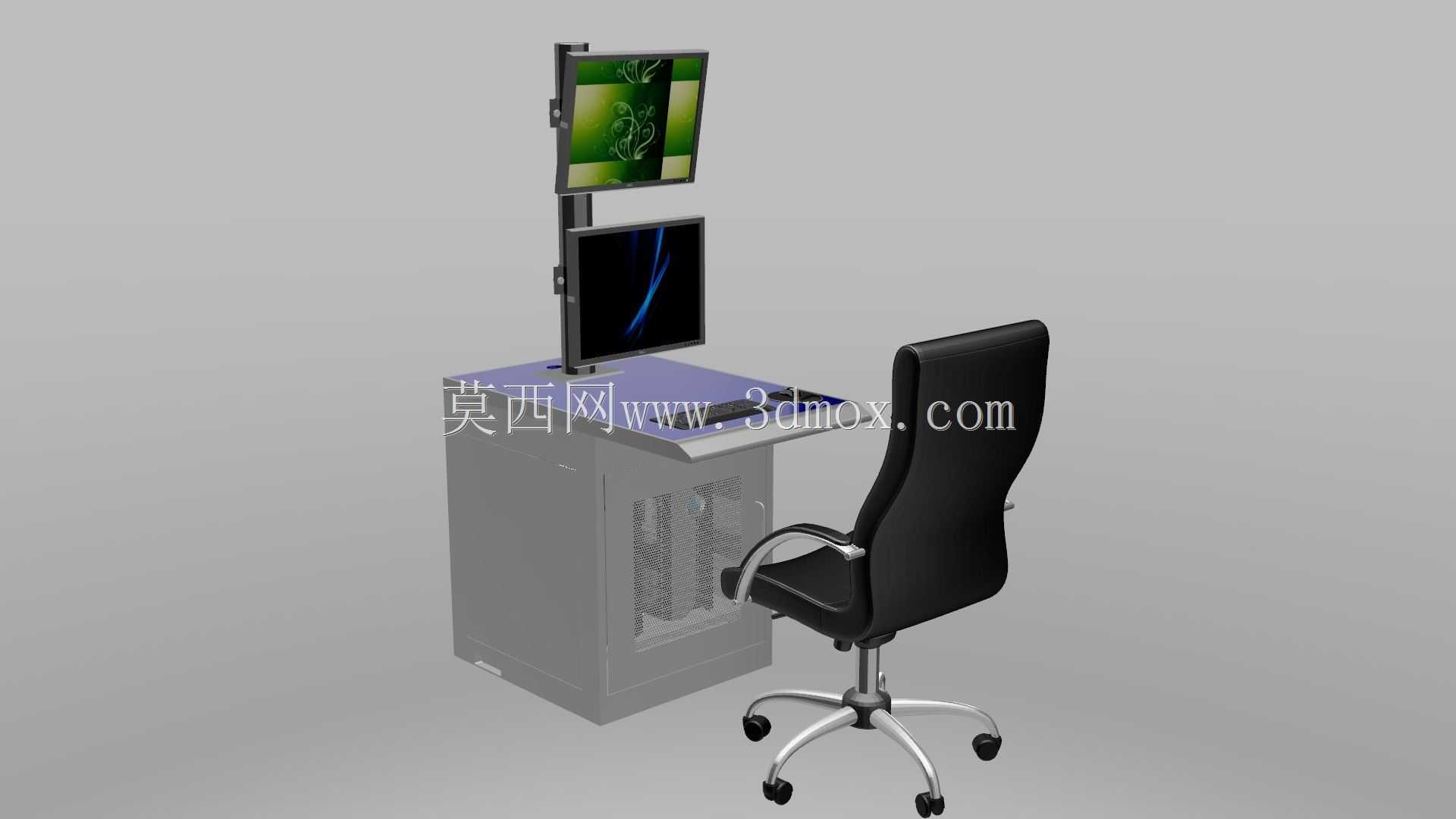

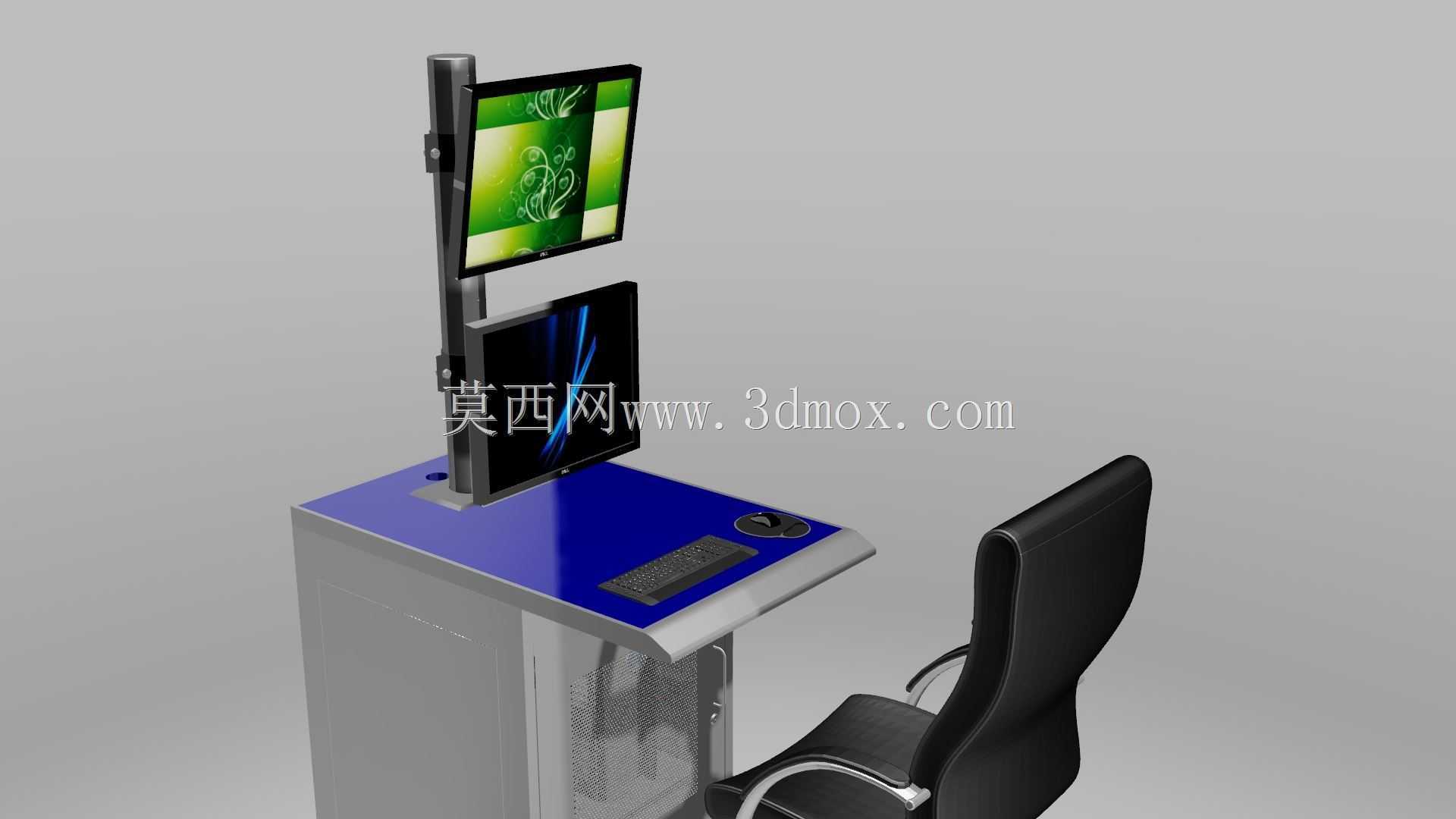

　　上下两层屏幕的安装高度差经过人机工程校核，上层屏幕中心距离地面高度约1.6米，站立查看时无需过度仰头，下层屏幕中心距离地面高度约1.1米，坐姿操作时视线与屏幕垂直，减少长时间操作的视觉疲劳。台面板采用外伸式设计，探出柜体前端约15厘米，操作人员坐姿时腿部可自然伸入台面板下方，台面板表面预留键盘鼠标放置空间，也可临时放置操作记录本、检测工具这类小件物品。柜体下部设置分层主机仓，可同时容纳两台工控主机，仓体两侧预留通风散热孔，对应主机散热风扇的进排风位置，避免长时间运行时仓内积热导致主机性能下降，主机仓内部设置可调节层板，可根据不同尺寸的工控主机调整层板间距，仓门采用快拆式结构，日常维护主机硬件、插拔接口时无需整体拆卸柜体，

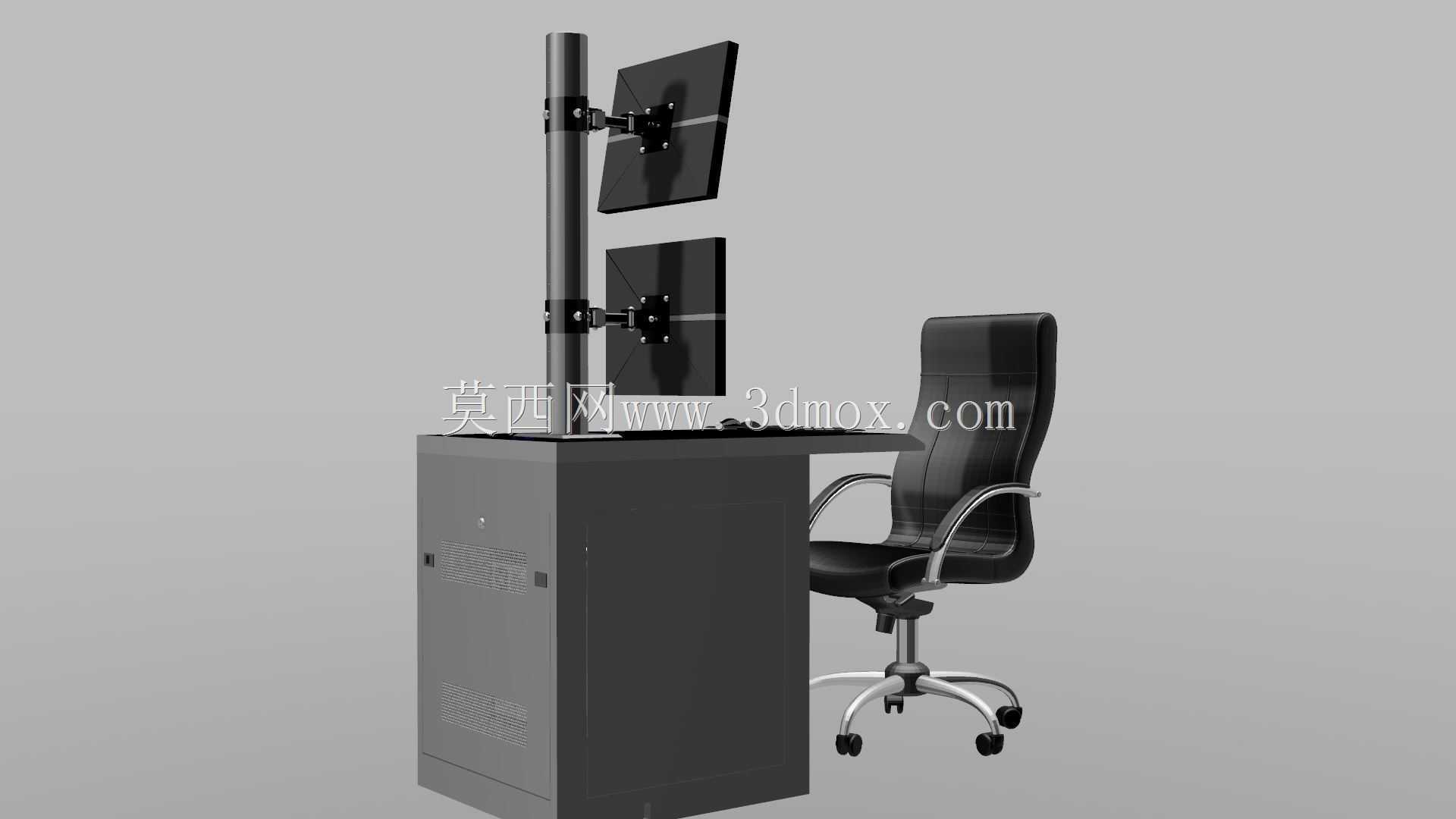

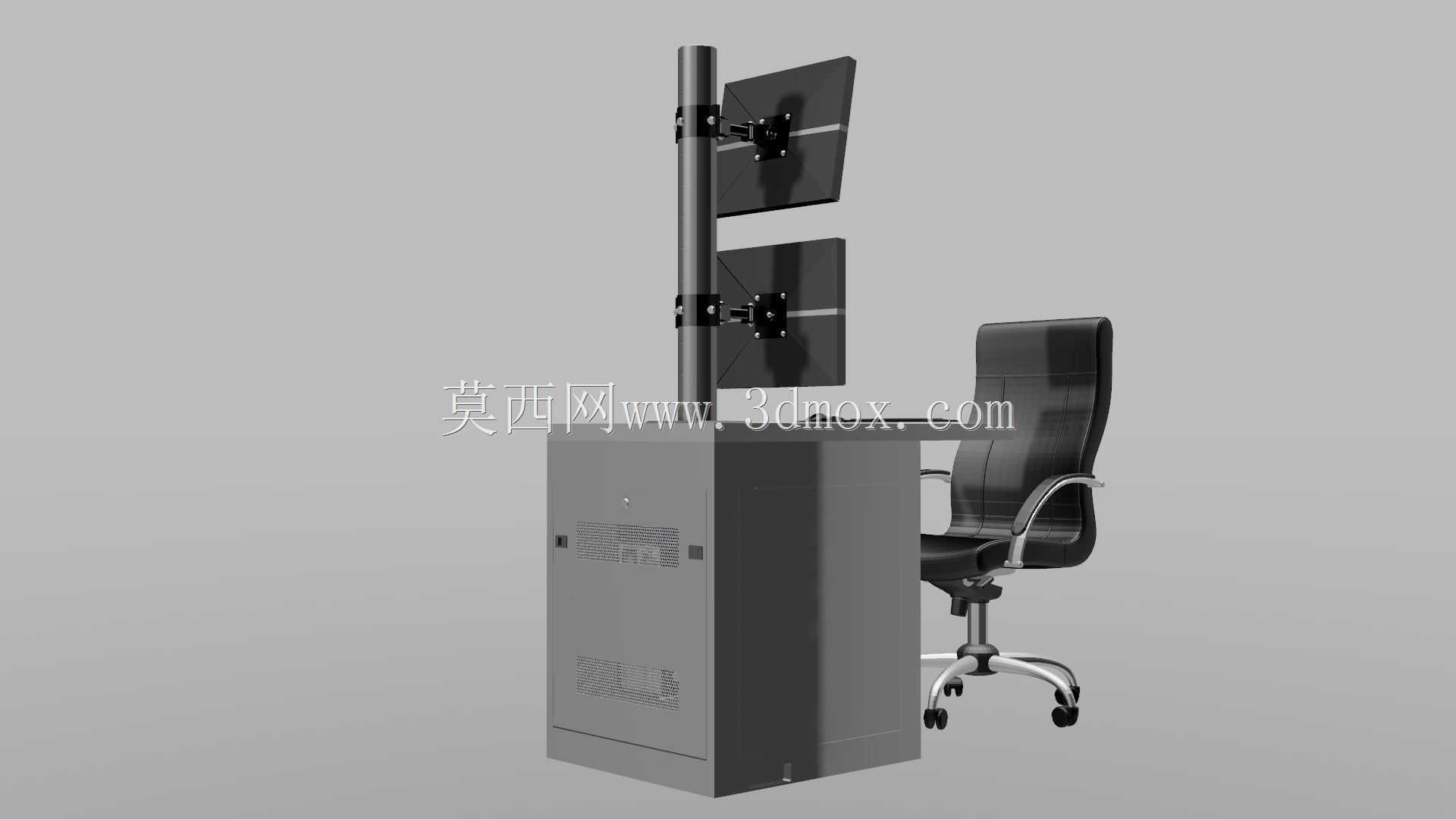

　　仅需打开仓门即可操作。柜体侧面预留走线槽位，屏幕的供电线、信号线，主机的电源线、外设连接线均可通过内部走线槽规整排布，避免线缆外露带来的勾挂风险，也能减少现场积灰对线缆接口的侵蚀。安装边界方面，柜体整体占地面积约0.6平方米，落地后前端需预留至少0.8米的操作空间，保证操作人员座椅摆放及转身操作的余量，屏幕安装后整体最高点距离地面约2.1米，现场安装时需确认顶部无管线、桥架等遮挡物，避免屏幕抬升调整时发生干涉。立柱与柜体的连接部位采用加强筋加固，可承受两层总重量不超过30千克的显示设备，避免屏幕挂载后出现立柱前倾、晃动的问题。台面板承重设计为不超过50千克，可满足常规外设、小型检测工具的放置需求，不会出现台面变形的情况。

　　在实际产线应用中，这类控制台常布置在产线中段的管控工位，对接产线的PLC控制系统、视觉检测系统，上层屏持续显示整条产线的节拍、良品率、设备报警汇总信息，下层屏供工位操作人员调取单台设备的运行参数、修改运行配方、查看视觉检测的不良品细节图，相比单屏控制台，双屏布局可减少30%以上的窗口切换操作，提升异常响应速度。在实验室测试场景中，上层屏可显示测试环境的温湿度、设备运行时长这类全局监控数据，下层屏用于显示实时测试曲线、录入测试数据，适配长时间测试过程中的多信息同步查看需求。结构设计上没有采用多余的装饰性结构，所有外露边角均做倒圆角处理，避免现场人员走动时发生磕碰，柜体表面采用防静电喷塑处理，适配电子类生产、测试场景的防静电要求，减少静电对精密工控设备的干扰。
