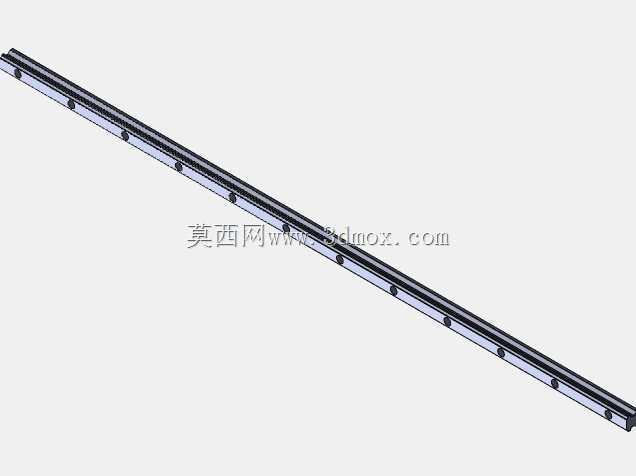

HIWIN15mm规格线性导轨结构设计

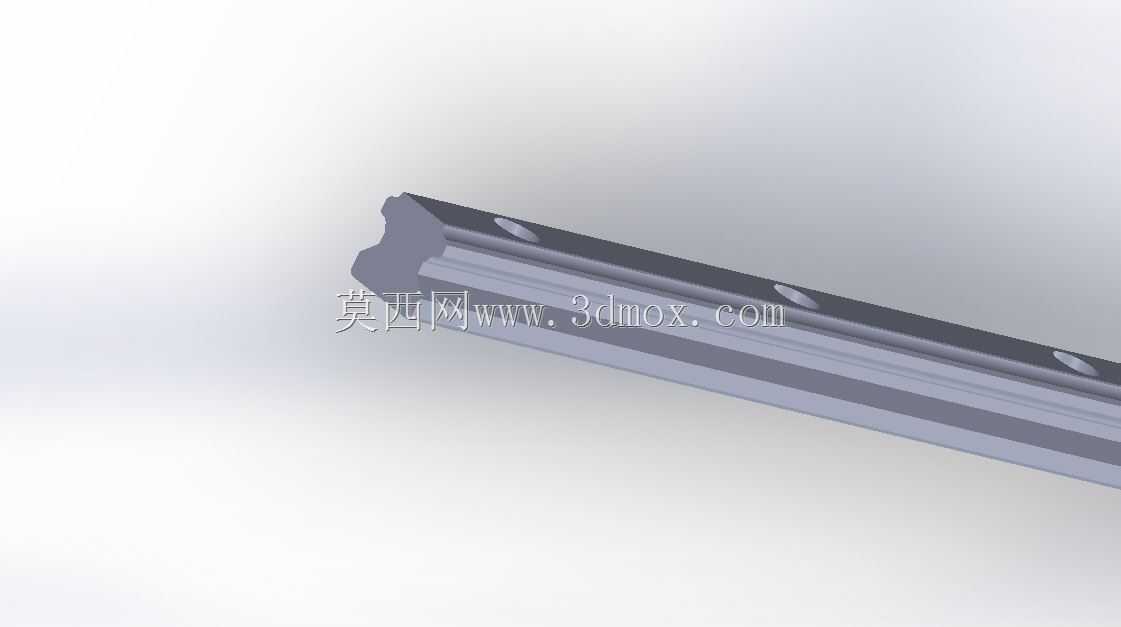

　　这款HIWIN15mm导轨的设计完全遵循上银同规格产品的通用安装尺寸规范，导轨本体采用淬硬轴承钢材质加工，滚道部分经过精密磨削处理，表面粗糙度控制在Ra0.8以下，能够保证滚珠在滚道内循环滚动时的顺畅度，降低运行过程中的摩擦阻力，同时提升导轨整体的耐磨性能，在额定负载工况下可以实现长期无故障运行。导轨的截面尺寸严格匹配行业通用安装边界，宽度为15mm，安装孔的孔距、沉孔深度、螺纹规格都和市面同规格互换件完全一致，设计人员在做设备结构排布的时候，不需要额外调整安装位的尺寸，就可以直接替换同规格其他品牌的导轨，大幅降低设备改型、备件替换的适配成本。在建模过程中，重点还原了导轨的滚道型面细节、安装孔的沉头结构、导轨两端的倒角工艺特征，在非标自动化设备、精密检测仪器、半导体加工产线这类对运动直线度有严苛要求的场景里，15mm规格的线性导轨是中小负载传动导向环节的常用选型，这类导轨的核心作用是为运动副提供高精度的直线运动轨迹约束，抵消运动过程中产生的倾覆力矩与侧向载荷，保证搭载的执行元件能够沿着预设路径平稳往复动作，不会出现爬行、偏摆、卡滞等影响设备运行精度的问题。从实际工程应用的反馈来看，15mm规格的导轨刚好适配负载在10-30kg区间的运动模组，既不会因为规格过小导致刚性不足、使用寿命缩短，也不会因为选型过大造成安装空间浪费、设备整体成本抬升，是中小型直线运动模组里性价比与适配性平衡度较好的规格。

　　没有做多余的简化处理，结构设计人员在调用这个模型做整机装配的时候，可以直接用来做干涉检查、安装位避让校验，不需要再二次修正模型的关键尺寸。从安装适配的角度来说，这款导轨可以搭配同系列的HG15滑块使用，滑块与导轨的配合间隙可以根据实际使用场景的精度需求选择预压等级，普通输送类场景可以选择微间隙配合，降低运行阻力，提升传动效率；精密定位类场景可以选择轻预压或者中预压配合，消除配合间隙，提升运动副的整体刚性，保证重复定位精度能够满足工艺要求。在实际设备布局中，这类导轨通常采用成对平行安装的方式，一根作为主动侧基准导轨，另一根作为从动侧辅助导轨，安装时需要先校准基准导轨的直线度，再以基准导轨为参照调整从动轨的平行度，

　　避免两根导轨平行度超差导致滑块运行卡滞、磨损加快的问题。导轨的固定方式采用内六角圆柱头螺钉从导轨顶面的安装孔锁入安装基准面，每个安装孔位都设计了沉孔结构，螺钉锁紧后顶面不会高出导轨安装基准面，不会对滑块的往复运动造成干涉。针对不同的设备行程需求，这类导轨可以根据实际需要裁切对应长度，建模时也保留了导轨长度方向的参数化特征，设计人员可以根据自己的行程需求快速调整导轨总长，不需要重新绘制基础截面。从功能特性上来说，这款导轨的滚道采用歌德式型面设计，滚珠和滚道的接触角度为45度，能够同时承受来自垂直方向、水平侧向的等比例载荷，相比单圆弧滚道的导轨，抗倾覆能力更强，在悬臂类运动模组上使用时优势更加明显，即使负载重心偏离导轨中心一定距离，

　　也能保证运动的平稳性，不会出现偏载磨损的情况。在做三维装配设计的时候，需要注意导轨安装面的平面度要求，通常安装基准面的平面度需要控制在0.02mm/1000mm以内，安装面的端部需要设计15-30度的导入倒角，方便导轨安装时顺利推入定位，不会磕碰导轨的基准侧面。另外导轨的基准侧面和安装基准的侧定位面需要紧密贴合，锁紧螺钉的时候需要按照从中间向两端的顺序逐步锁紧，避免锁紧过程中导轨产生弯曲变形，影响最终的运行直线度。很多初次选型的设计人员容易忽略导轨的润滑与防尘设计，这款导轨对应的滑块通常自带油嘴接口，可以定期注入润滑脂，在多粉尘、有切削液的场景下使用时，还可以在导轨两端加装防尘刮板、金属刮屑片，防止硬质碎屑进入滚道内部，划伤滚道表面，缩短导轨使用寿命。建模过程中对导轨的所有棱边倒角、安装孔倒角、滚道过渡圆角都做了1:1还原，没有做理想化的直角处理，和实际加工出来的零件特征完全一致，在做工程图导出、装配干涉检查的时候，不会出现模型和实际零件不符的问题，能够直接用于结构设计的全流程校验。对于做中小型自动化设备的结构工程师来说，这类标准传动件的精准模型可以大幅减少重复建模的工作量，把更多精力放在设备核心功能结构的设计优化上，不需要在标准件的绘制上耗费不必要的时间。
