带减重槽结构的外啮合圆柱齿轮

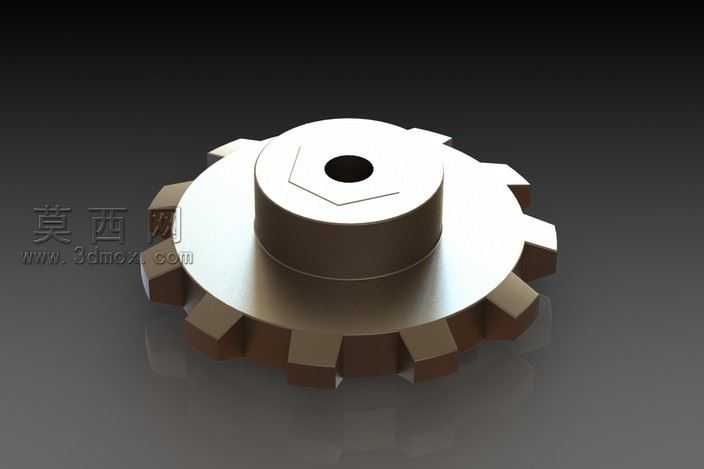

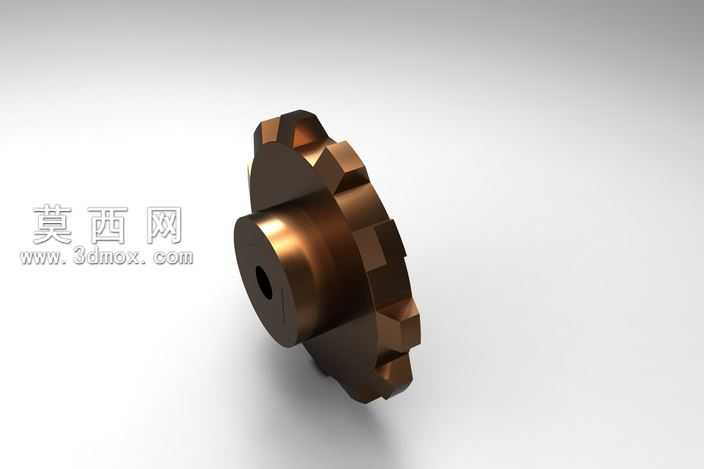

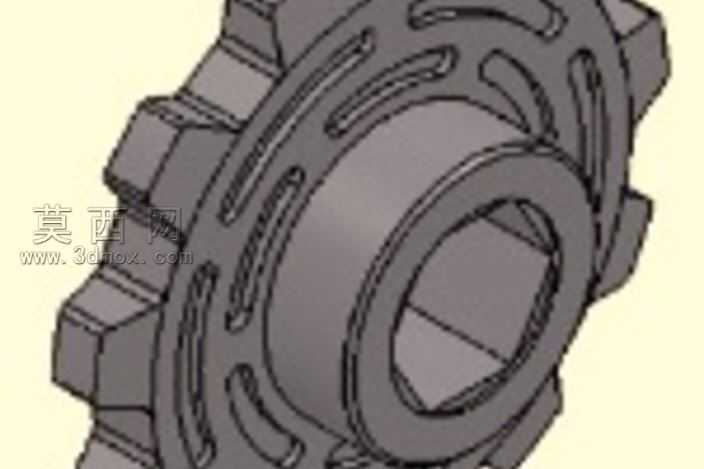

该作品为一款经过结构优化的外啮合圆柱齿轮三维模型，建模阶段以机械传动设计的基础参数为核心依据，首先确定齿轮的模数、齿数、压力角等核心啮合参数，通过参数化建模方式生成渐开线齿廓，保证齿形的啮合精度符合通用传动设计规范，避免齿面干涉、啮合卡顿等常见设计问题。在主体结构设计上，模型采用了辐板式轻量化设计思路，在齿轮辐板区域均匀开设多组弧形减重槽，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，有效降低了齿轮自身的重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能，同时也能节省加工原材料，降低零件生产制造成本。齿轮中心设置有带内孔定位结构的轮毂，内孔预留了键槽安装位，可与传动轴实现精准周向定位，保证动力传递过程中的同轴度，避免传动过程中出现偏心振动问题。齿圈与轮毂之间通过过渡圆弧平滑衔接，消除了结构应力集中点，提升了齿轮在交变载荷作用下的结构疲劳寿命，降低长期运转过程中断裂失效的风险。渲染阶段采用哑光金属材质模拟钢制齿轮的真实质感，通过光影调整清晰展现齿面轮廓、减重槽结构、轮毂定位面的细节特征，直观呈现零件的结构形态与设计特点。整个模型的结构设计兼顾了传动性能、结构强度与轻量化需求，可用于机械传动系统的结构设计参考、装配干涉校验、运动仿真分析等场景，能够帮助设计人员快速完成传动机构的方案搭建与性能验证，缩短产品开发周期。
