双节十字轴式万向联轴器圆管结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612152
  • 双节十字轴式万向联轴器圆管结构
  • 双节十字轴式万向联轴器圆管结构
  • 双节十字轴式万向联轴器圆管结构
  • 双节十字轴式万向联轴器圆管结构
  • 双节十字轴式万向联轴器圆管结构

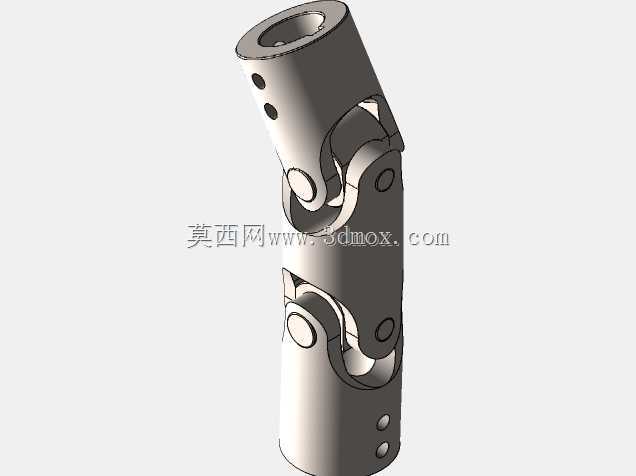

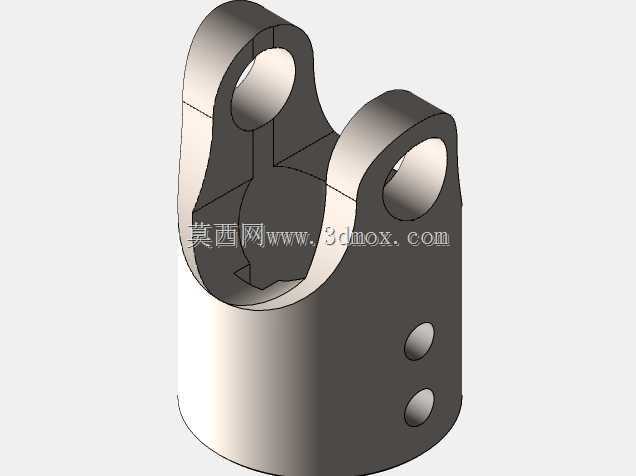

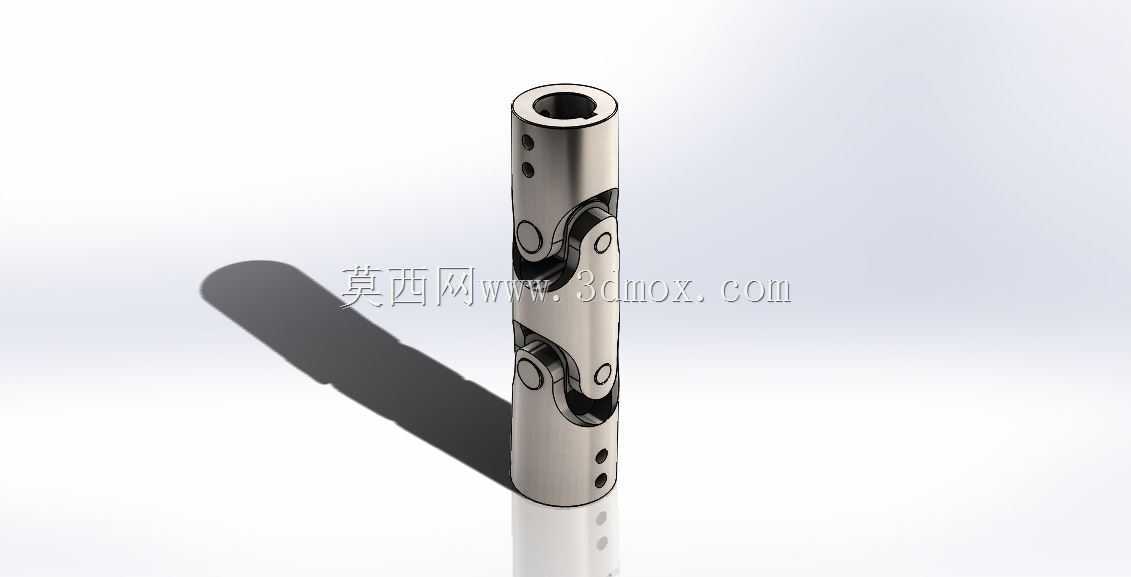

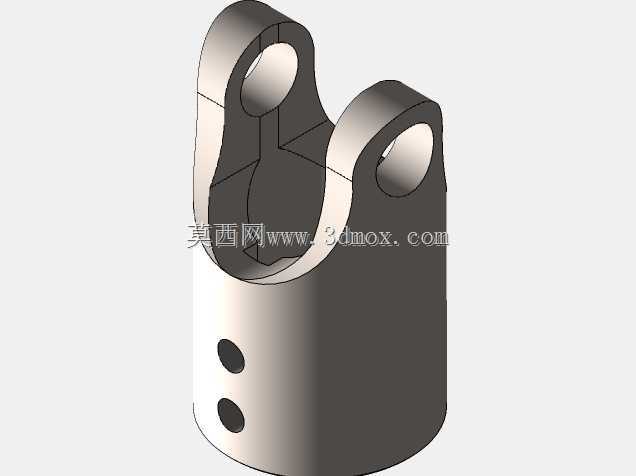

  该结构为双节十字轴式万向传动构件,主体采用两段中空圆管搭配两组十字铰接副的组合形式,主要用于存在轴线偏角的两轴间旋转扭矩传递场景,在轻工输送线、小型机床进给机构、精密检测设备传动链路中均有广泛适配空间。不同于单节万向节仅能补偿单段角度偏差的特性,双节串联的结构形式可同时补偿径向偏移与多方向角度偏斜,当输入轴与输出轴存在空间错位时,两组十字轴副可分别自适应调整铰接角度,保证输入输出端的转速同步性,避免单节结构在大偏角下出现的转速波动、附加载荷激增问题。从结构设计逻辑来看,中空圆管主体并非单纯为减重设置,管体内腔可预留走线空间,适配需要穿过传动轴布置线缆、气路的集成化设备场景,圆管外壁的径向小孔为铰接副的润滑脂注油孔与销轴防脱定位孔,

  注油孔位置正对十字轴轴承配合面,可在不拆解结构的情况下完成定期润滑维护,定位孔采用紧定螺钉配合销轴卡槽的固定形式,避免高速转动下销轴窜动脱出。十字铰接副的轴承配合面采用研磨级加工精度,轴套与十字轴头的配合间隙控制在0.02mm以内,既保证铰接转动的灵活性,又将传动回差控制在精密传动允许的范围内,适配需要正反转频繁切换的传动工况,避免反向间隙带来的传动滞后。安装边界方面,构件两端的轴头采用标准圆柱轴伸形式,轴头直径与圆管主体外径保持固定比例,轴伸长度满足常规联轴器抱紧套、键连接的安装尺寸要求,两组十字铰接副的最大折角可达35度,双节组合后允许的两轴最大径向偏移量为单节结构偏心补偿量的1.7倍,安装时无需严格保证输入输出轴的严格同轴,

  可降低设备机架的加工精度要求,减少装配环节的同轴度调校工作量。实际应用中,该结构可直接替换同尺寸规格的刚性联轴器,用于设备改造中因机架变形、安装误差导致的轴系不对中场景,也可作为模块化传动单元集成到小型自动化设备的动力传输链路中,中空的管体结构在传递扭矩的同时,可允许光纤、细小气管从轴中心穿过,避免传动过程中线缆随轴转动出现缠绕、拉扯问题。结构的受力路径经过优化,扭矩从输入端轴头传入后,经第一组十字轴分流到中间圆管,再经第二组十字轴汇聚到输出端,圆管主体的壁厚经过扭矩校核,在额定扭矩载荷下的扭转角小于0.5度每米,保证传动的刚性,铰接副的接触面采用硬化处理,表面硬度达到HRC55以上,可承受长期交变载荷下的磨损,延长构件的使用寿命。

  不同于常见的焊接式万向联轴器,该结构的所有铰接部件均采用可拆卸设计,磨损后可单独更换十字轴或轴套,无需整体替换构件,降低设备后期维护成本,圆管表面采用钝化处理,具备基础的防锈能力,可适配常规车间环境下的使用需求,无需额外做表面防护处理。
