蜗轮蜗杆减速驱动一体化动力单元结构

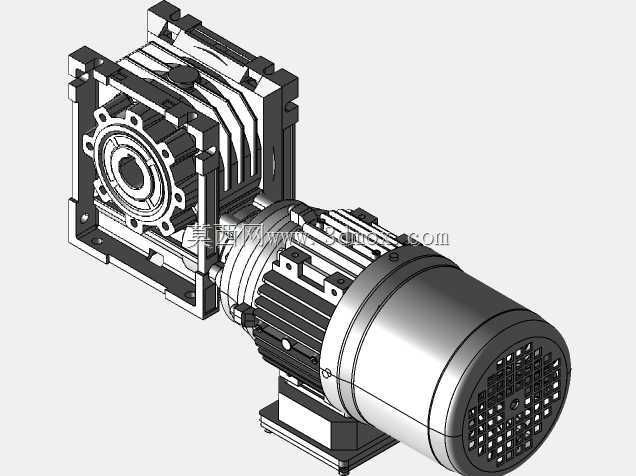

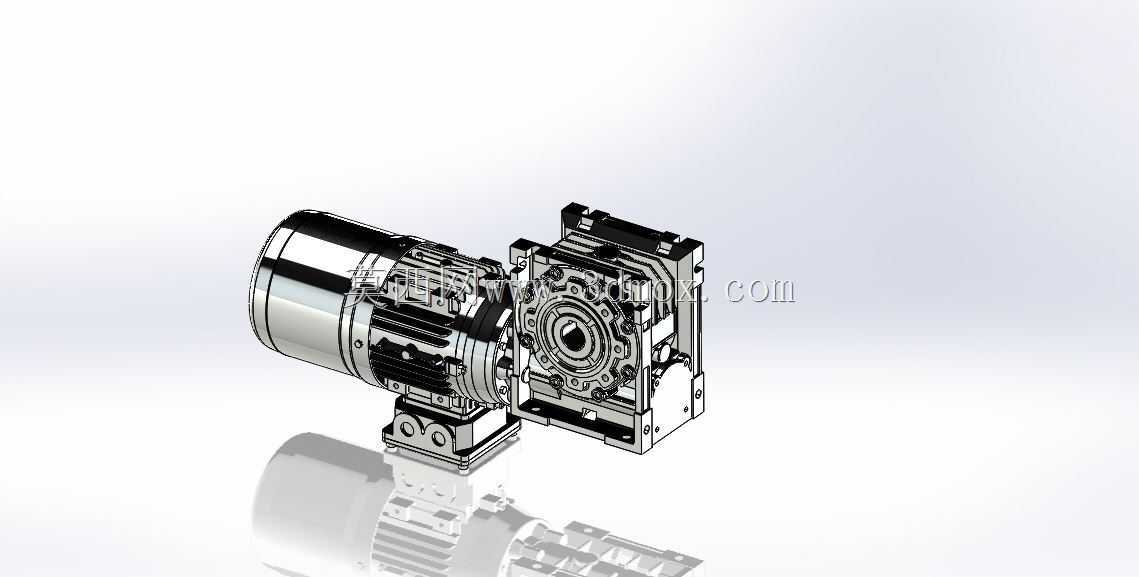

　　该动力传动单元常配套应用在自动化输送线、小型包装设备、食品加工机械这类对安装空间有严格限制、需要低转速大扭矩输出的工况场景中，作为整套设备的动力输出核心，承担着将电机高转速低扭矩的输出特性，通过蜗轮蜗杆副的减速增扭作用，转换为作业端需要的低转速大扭矩动力，同时实现动力传输方向的90度转向，适配设备横向布局的动力输入需求。从结构设计逻辑来看，整套单元将驱动电机与蜗轮蜗杆减速箱做了一体化集成设计，摒弃了传统分体式电机加联轴器连减速箱的冗余结构，电机输出轴直接与减速箱内的蜗杆段做同轴配合，省去了额外的联轴器连接环节，既压缩了整体轴向安装尺寸，也减少了传动链上的连接间隙，提升了整套单元的传动刚性与反向自锁可靠性。在功能特性层面，

　　蜗轮蜗杆副的传动形式自带反向自锁属性，当设备处于停机状态时，输出端无法反向驱动输入端转动，这一特性对于倾斜输送、升降类工况来说尤为关键，可避免负载端因自重出现溜车、下滑的安全隐患，无需额外加装制动抱闸机构就能满足安全防护要求。电机部分采用了标准的方形端盖安装结构，壳体表面设置了沿轴向分布的散热筋条，在设备持续运行过程中，可通过壳体表面的筋条增大与空气的接触面积，将绕组产生的热量快速散出，保证长时间额定负载运行时的温升处于合理区间，避免因过热导致绕组绝缘老化加速。减速箱部分采用了分体式箱体结构，箱体结合面经过精密铣削加工，保证装配后的密封性能，防止内部润滑脂在运行过程中出现渗漏，输出端为中空轴带法兰安装的结构形式，

　　可直接与作业端的驱动轴做套接配合，通过侧面的紧定螺钉完成轴向与周向固定，省去了额外的联轴器、安装支座等配套零件，大幅降低了设备端的安装复杂度。从安装边界尺寸来看，整套单元的电机部分外径与减速箱的方形安装面尺寸做了匹配优化，电机接线盒设置在壳体侧面，不会额外增加径向的安装突出量，减速箱的安装法兰面上预留了均匀分布的螺栓过孔，孔位间距符合通用小型减速电机的安装尺寸标准，可直接替换同规格的传统分体式减速电机，无需对设备的安装基座做额外改造。在内部结构设计上，蜗杆部分采用了硬齿面加工工艺，经过渗碳淬火处理后表面硬度达到较高等级，与铜质蜗轮啮合时可保证足够的耐磨性能，延长整套传动单元的使用寿命，蜗轮与输出轴之间采用键连接传递扭矩，

　　配合轴向的挡圈限位，可承受额定范围内的径向与轴向负载，适配带链轮、同步轮等不同负载形式的安装需求。在实际选型应用中，这类集成式减速驱动单元不需要用户单独匹配电机与减速箱的连接参数，也无需核算两者的同轴度装配误差，直接通过法兰面完成固定后接通电源即可投入使用，大幅降低了设备设计阶段的选型工作量与装配阶段的调试难度，尤其适合中小型自动化设备的快速开发与迭代需求。结构设计过程中充分考虑了不同安装姿态的适配性，箱体上预留了注油孔与放油孔，不管是水平安装、垂直安装还是侧向安装，都能通过调整注油孔的位置保证内部润滑脂的油位处于合理范围，确保蜗轮蜗杆啮合面在运行过程中能得到充分润滑，减少齿面磨损，降低运行过程中的传动噪音。输出端的中空轴内孔加工有标准的键槽，可适配不同直径的配套驱动轴，用户也可根据自身需求在中空轴内加装实心输出轴，满足不同安装形式的连接需求，箱体侧面的安装孔位同时兼容脚座安装与法兰安装两种形式，不需要额外加工转接件就能完成不同安装姿态的固定。
