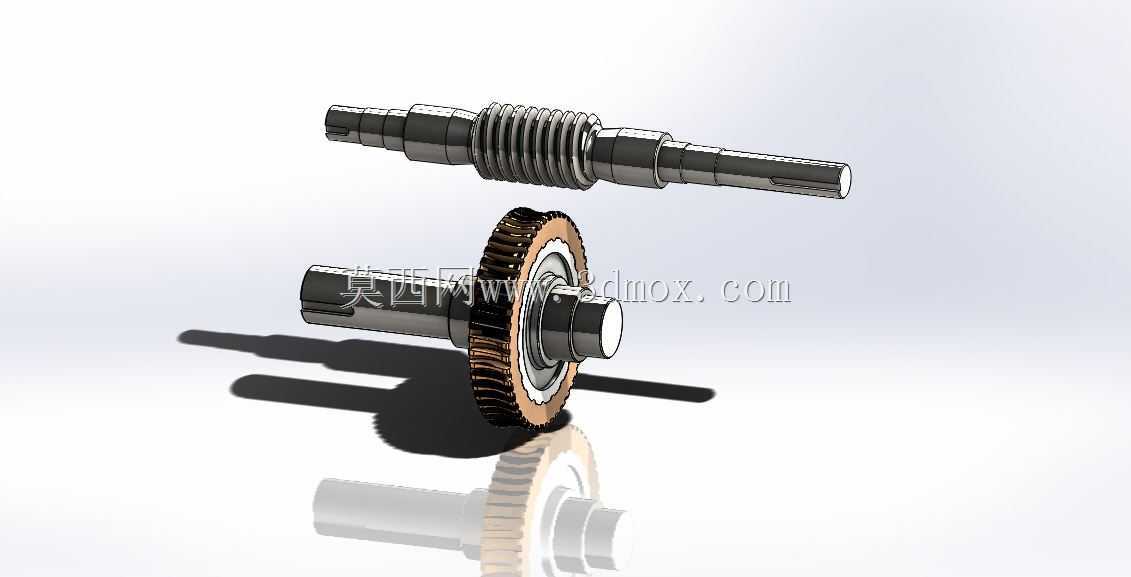

双入口蜗轮蜗杆啮合传动副结构

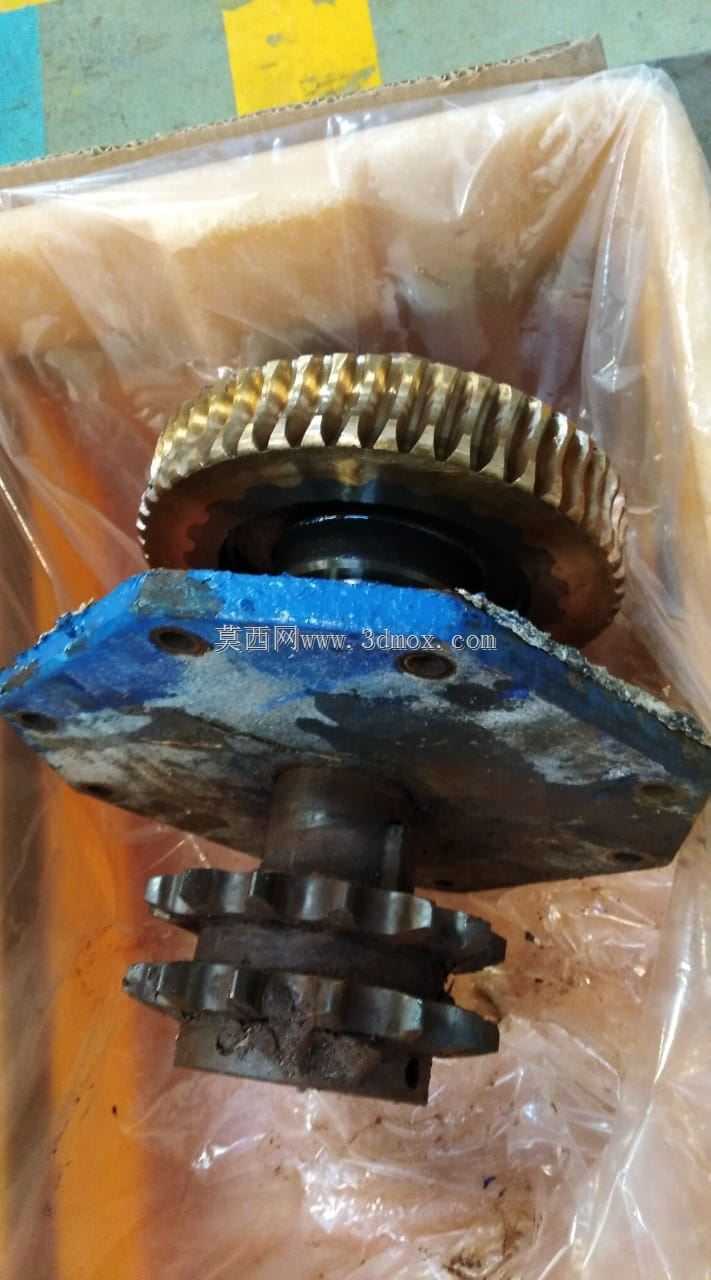

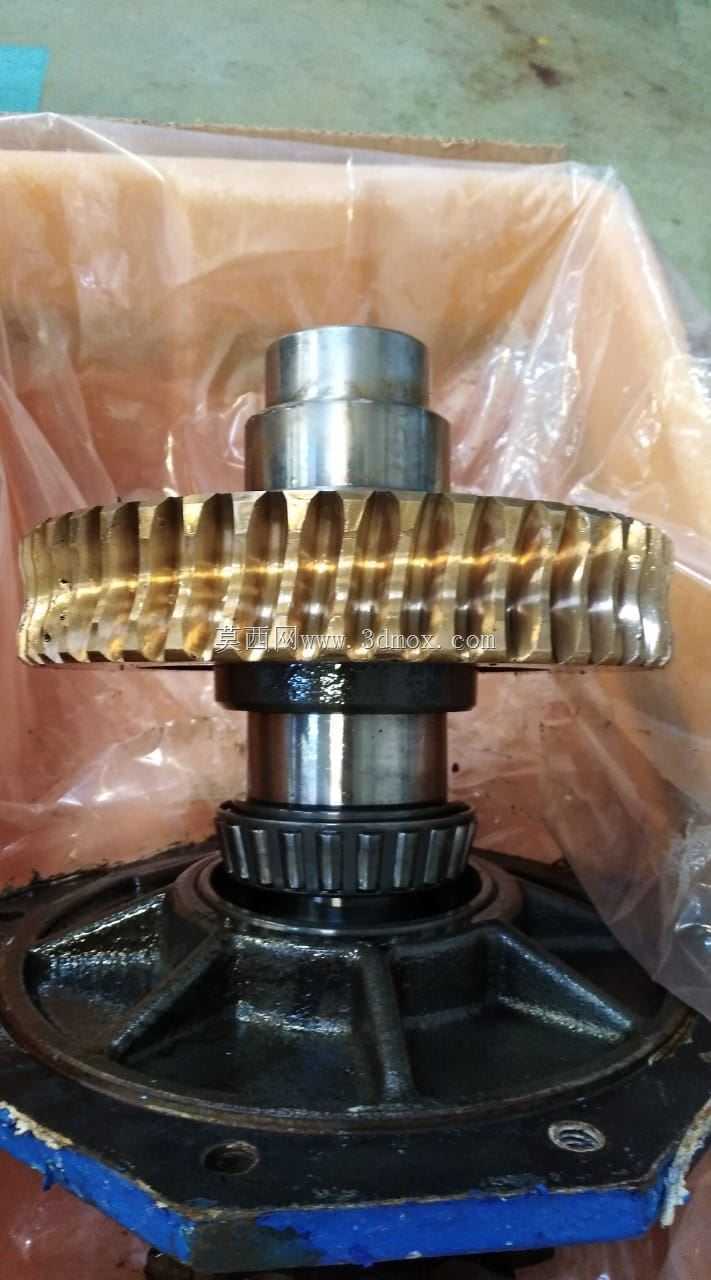

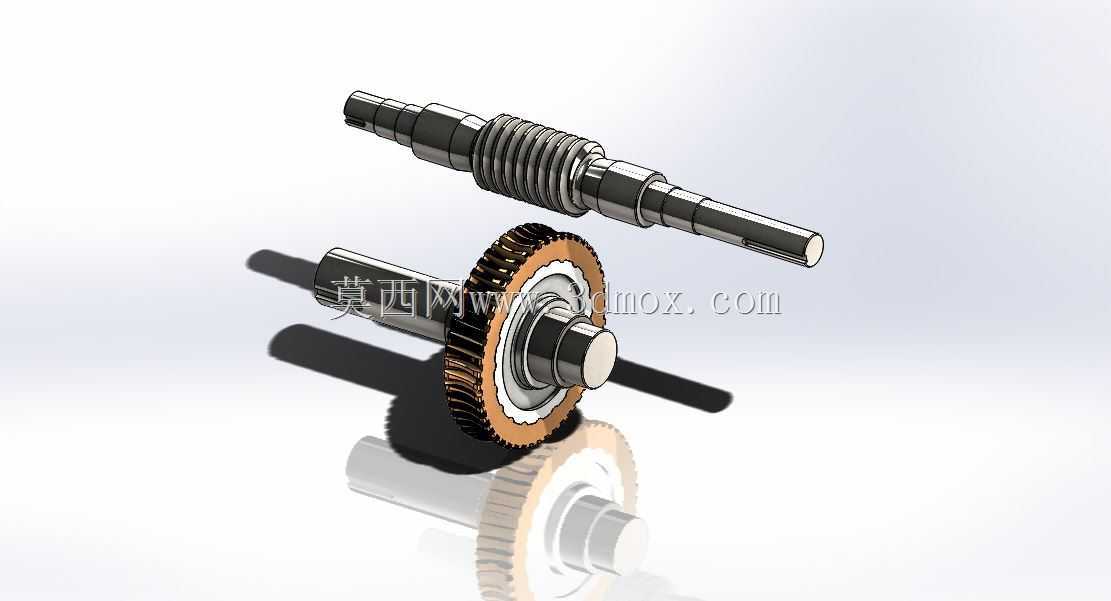

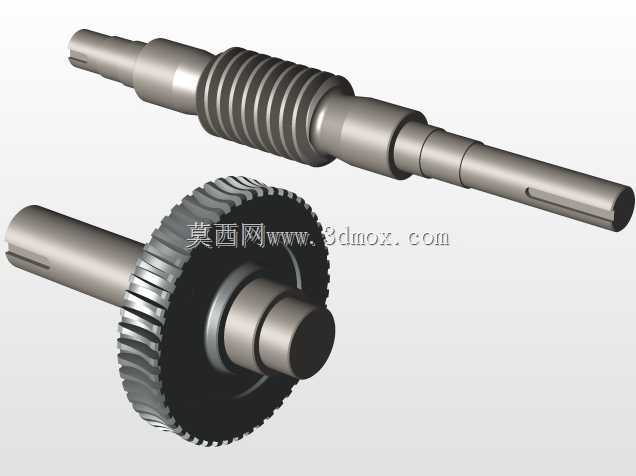

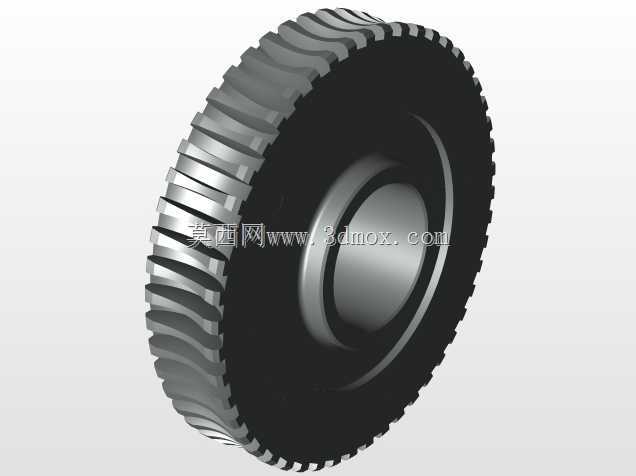

　　这套双入口蜗轮蜗杆啮合结构，是重载传动场景里常用的减速换向组件，日常在冶金设备的给料机构、起重设备的回转驱动、自动化生产线的分度转台里都能见到它的身影，核心作用是在垂直交错轴之间传递运动和扭矩，同时实现大减速比的动力输出，相比单头蜗杆结构，双入口的设计能在同等中心距下提升30%以上的承载能力，啮合重合度更高，传动过程的平稳性也更出色。从结构设计逻辑来看，整个蜗轮采用辐板式结构，轮缘部分的齿形是沿周向均匀分布的圆弧状环面齿，齿向的螺旋角完全匹配蜗杆的导程角，保证啮合时齿面能形成连续的线接触，而非点接触，这也是它能承受重载冲击的核心原因。轮毂部分设计了阶梯式通孔，中间的大直径孔用于穿过传动轴，

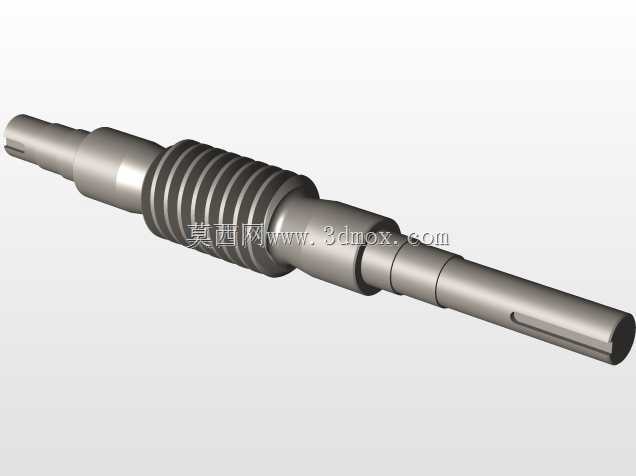

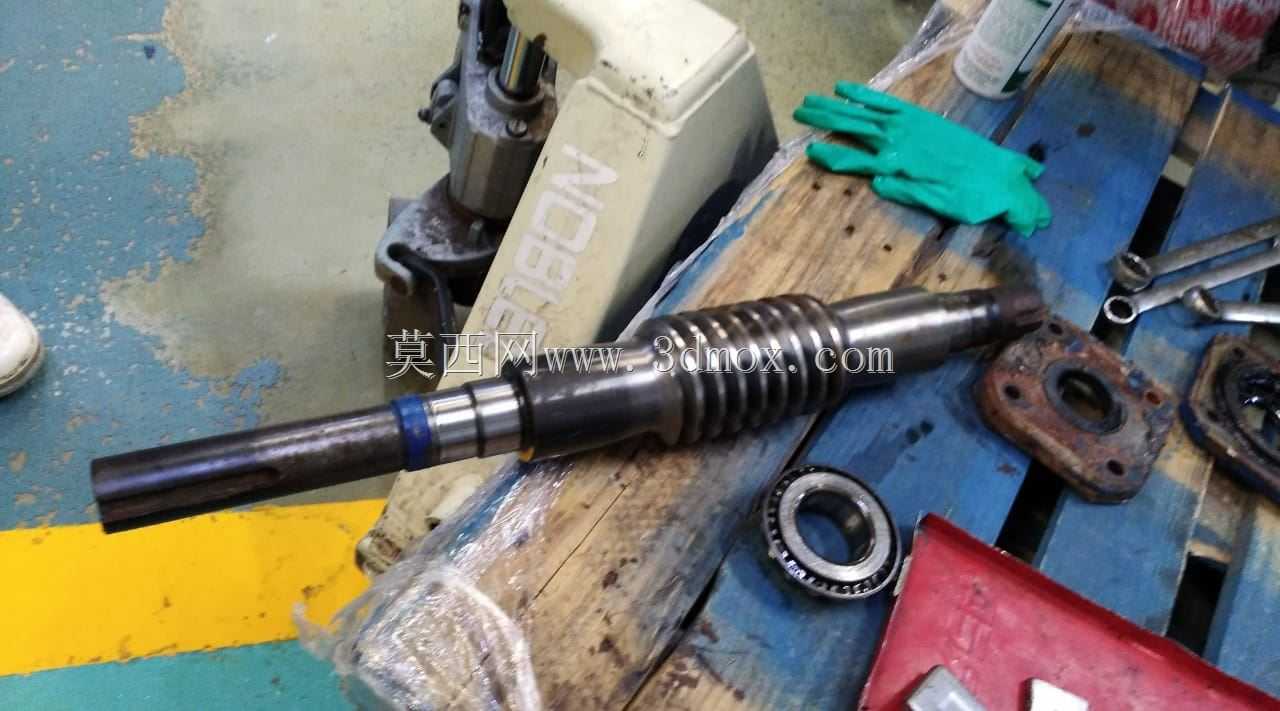

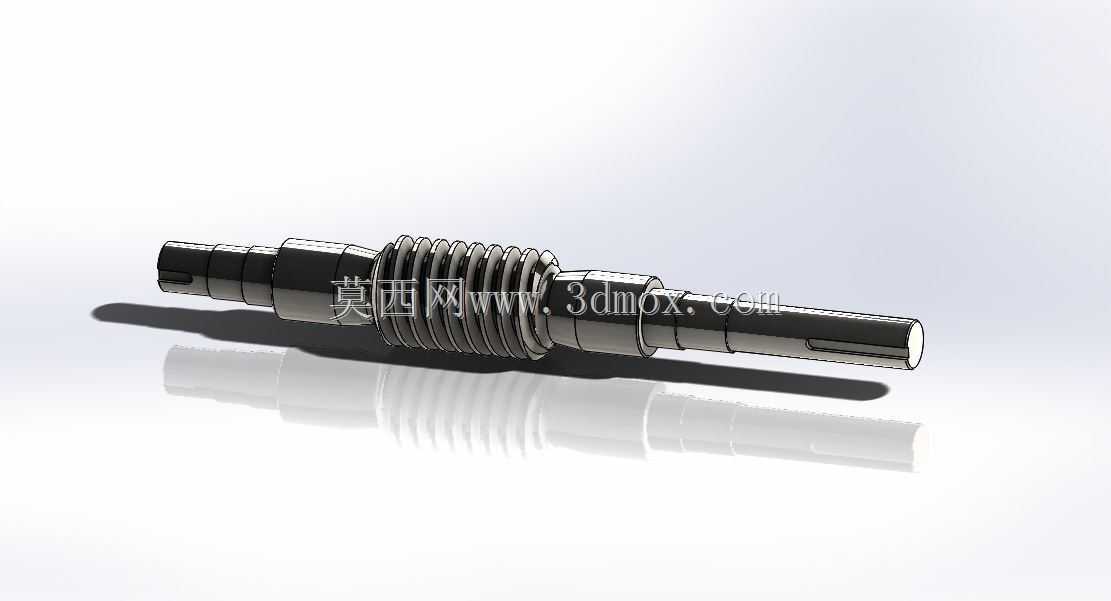

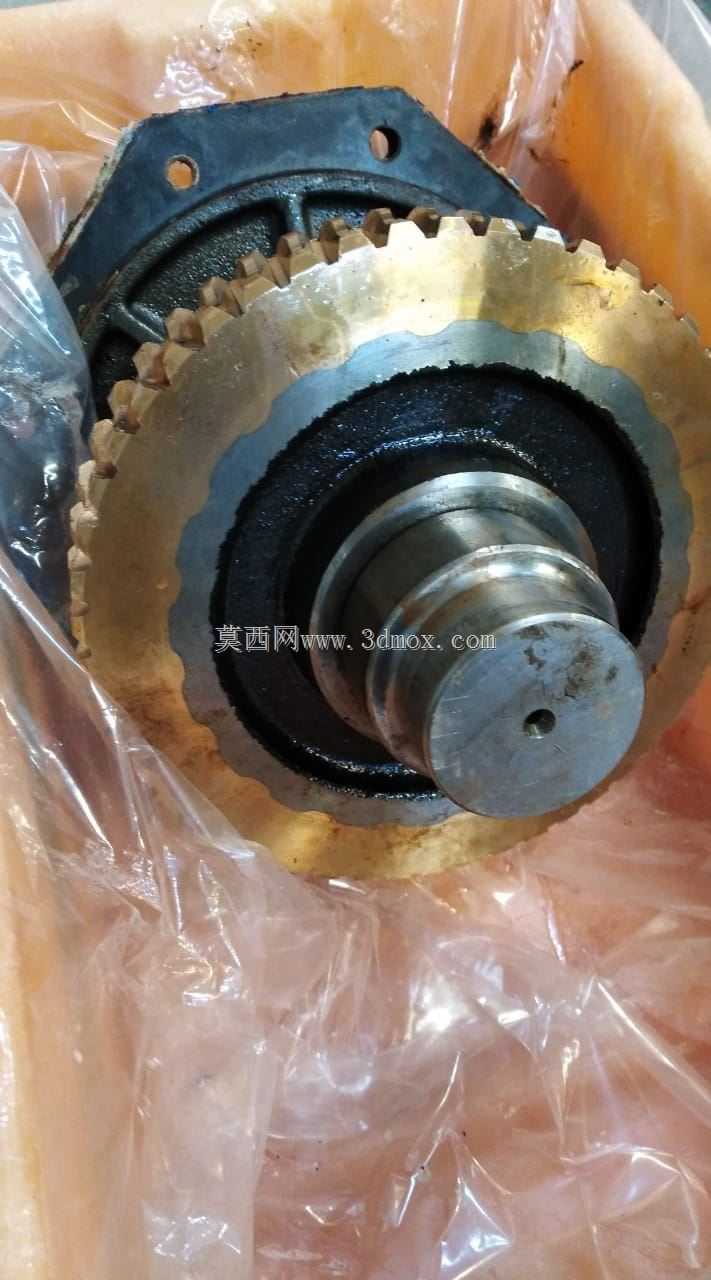

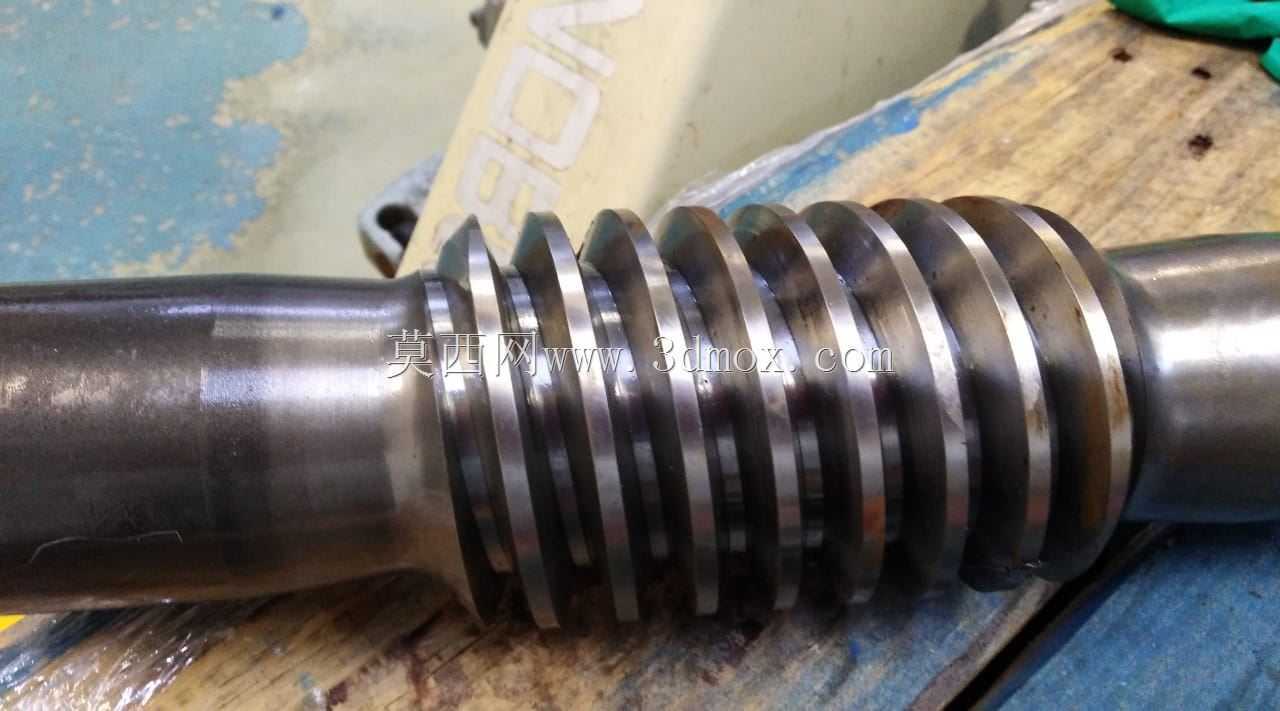

　　两端的台阶面分别用于安装轴承内圈和轴向定位挡圈，安装时需要保证蜗轮的端面跳动量控制在0.02mm以内，避免啮合时出现偏载导致齿面过早磨损。轮缘和轮毂之间的辐板做了等厚度设计，在保证整体结构刚度的前提下尽可能降低转动惯量，减少启停过程中的惯性冲击，辐板上没有多余的减重孔，是因为这类重载蜗轮通常采用锡青铜铸造轮缘，灰铸铁制作轮毂，通过过盈配合加骑缝销连接，过多的开孔反而会破坏连接位置的应力分布，容易在长期交变载荷下出现辐板开裂的问题。蜗杆部分采用双入口设计，也就是双头蜗杆结构，两个螺旋齿槽沿杆身180度对称分布，齿形为渐开线圆柱蜗杆齿形，加工时可以通过数控旋风铣一次成型，齿面粗糙度能达到Ra1.6以下，减少啮合时的摩擦损耗。

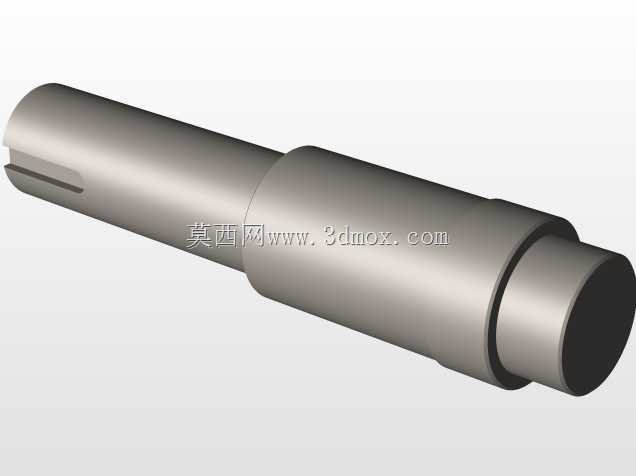

　　蜗杆的两端轴颈直径按照额定动载荷计算选型，和蜗轮啮合的中心距严格按照模数乘以齿数和的一半设计，安装时需要调整蜗杆的轴向位置，保证两个螺旋齿和蜗轮齿面的接触斑点沿齿高方向不小于60%，沿齿长方向不小于70%，如果接触斑点偏向齿端，就需要调整轴承端盖的垫片厚度来修正轴向位置，避免运行时出现卡滞或者异常噪音。在实际应用场景里，这套传动副通常搭配密封式减速箱体使用，箱体内加注中负荷工业齿轮油，油位高度刚好浸没蜗轮齿圈的1/3位置，既能保证啮合齿面得到充分润滑，又不会因为搅油损失过多降低传动效率。安装边界上，蜗轮的最大外圆直径是整个组件的径向最大尺寸，安装时需要预留至少5mm的径向间隙，避免和箱体内壁发生刮擦；

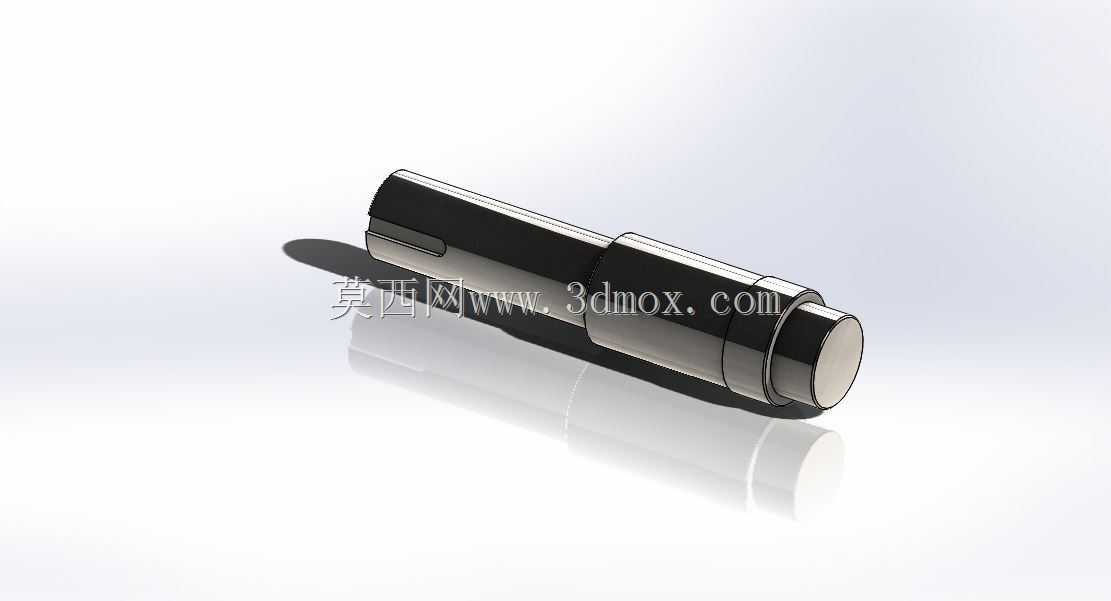

　　蜗杆的轴向总长度要匹配箱体两侧轴承座的跨距，两端伸出轴的长度根据连接的联轴器或者驱动电机尺寸确定，伸出轴的键槽采用普通平键设计，键的规格按照轴径的标准系列选取，保证扭矩传递的可靠性。设计过程中还需要考虑热胀冷缩的影响，蜗杆的一端轴承采用固定端配置，承受径向和轴向载荷，另一端采用游动端配置，允许轴系受热后有一定的轴向伸长量，避免轴承出现额外的轴向载荷导致过早失效。齿面的硬度匹配也做了针对性设计，蜗杆表面采用渗碳淬火处理，硬度达到HRC58-62，蜗轮轮缘采用ZCuSn10Pb1锡青铜铸造，硬度在HB100左右，这种软硬配对的齿面组合，既能保证齿面的耐磨性能，又能在啮合过程中让铜质齿面产生微量的磨合变形，自动补偿加工和安装带来的误差，提升整个传动副的运行寿命。在传动精度控制上，这套结构的侧隙设计按照0.1倍模数选取，既能补偿加工误差、热变形，又能保证正反转切换时的回程误差控制在允许范围内，适合用在需要频繁正反转的分度机构里，不会因为侧隙过大导致定位精度超差。
