在液压传动系统的实际工程应用场景里,这类拉杆式活塞结构的液压执行元件是把液压能转换为直线往复机械能的核心部件,常见于机床的工件夹紧工位、注塑机的合模机构、工程机械的动作执行端、自动化生产线的推料与定位单元,只要是需要稳定直线推力、行程可控的重载直线动作场景,基本都能见到这类结构的身影。从实际用途来看,它依靠压力油作用在活塞两端的面积差产生推力,带动活塞杆完成伸出、缩回的往复动作,相比气缸它能提供更大的输出力,运动过程更平稳,低速工况下不会出现气缸常见的爬行问题,而且可以通过液压系统的流量阀、压力阀灵活调节运行速度与输出推力,适配不同负载的工况需求。

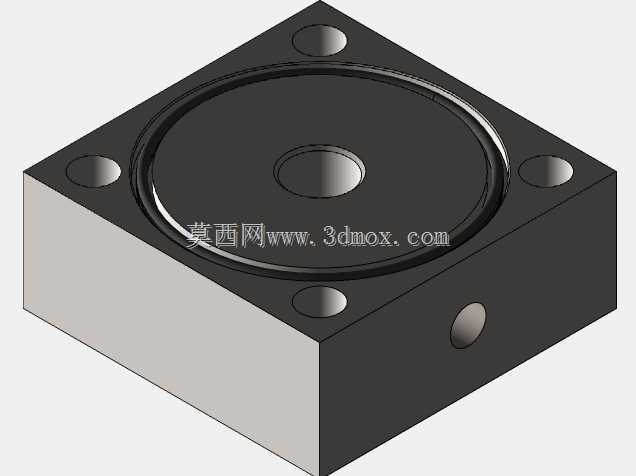

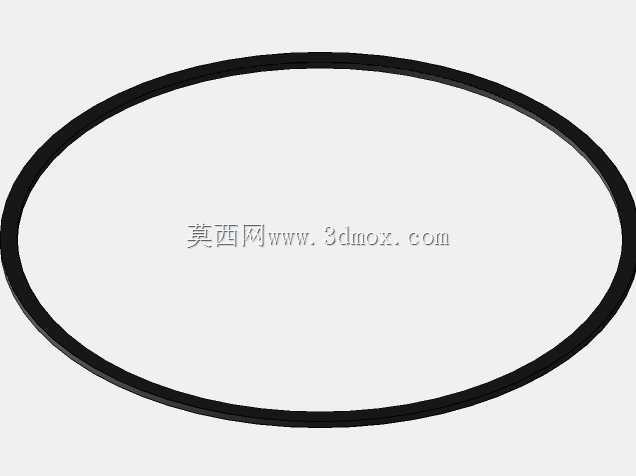

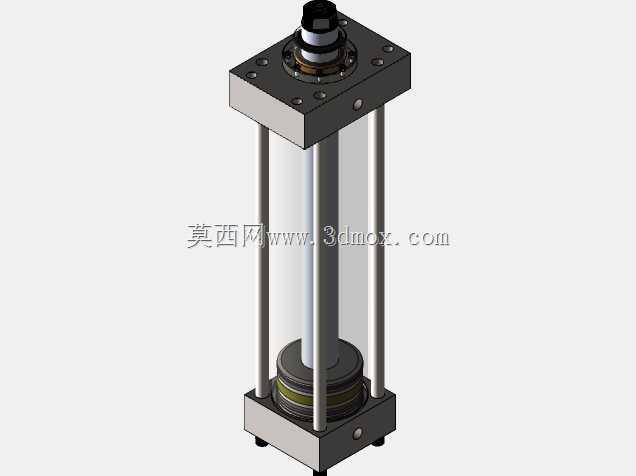

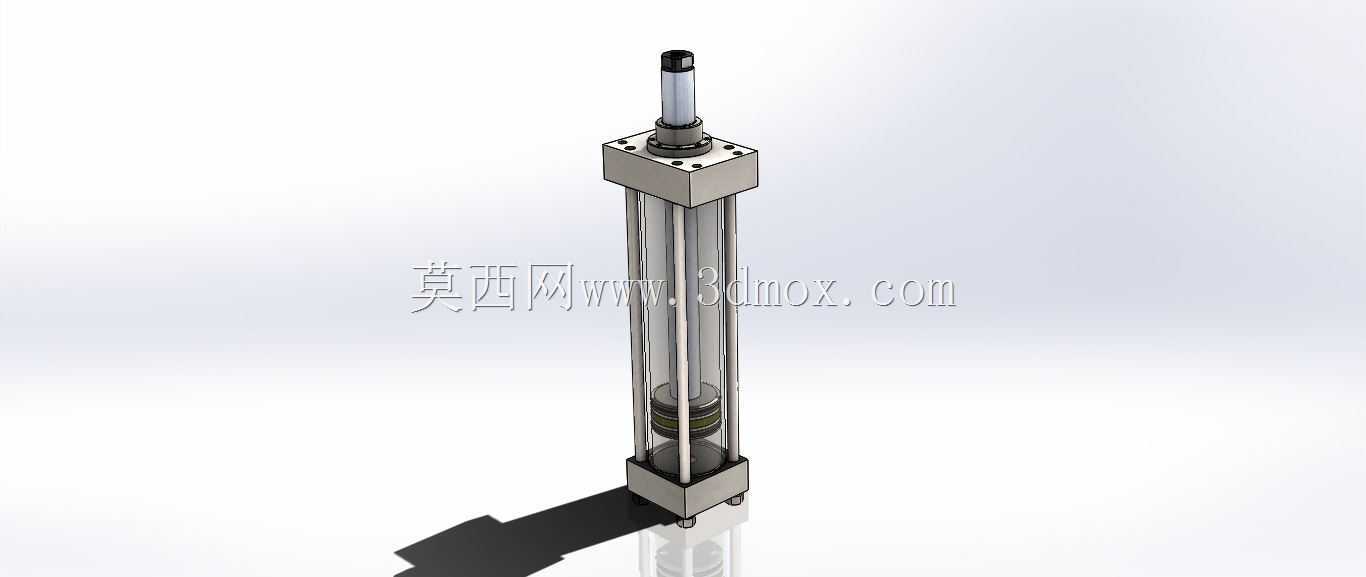

从功能特性上看,这款结构采用了四拉杆的缸体锁紧形式,前后端盖通过四根对称布置的拉杆拉紧固定,相比法兰式焊接缸体,这种结构的拆装维护更便捷,密封件更换时不需要破坏缸体结构,同时拉杆的预紧力可以均匀作用在端盖与缸筒的接触面上,能有效承受高压油作用下的端盖轴向推力,避免端盖变形导致的泄漏问题。活塞部分采用了组合密封结构,包含导向环、格莱圈、防尘圈的多层密封设计,导向环可以为活塞提供径向支撑,避免活塞直接与缸筒内壁金属接触造成磨损,格莱圈负责活塞与缸筒之间的高压油密封,能在25MPa以内的工作压力下保持稳定的密封性能,不会出现内泄导致的推力不足问题;活塞杆端的防尘圈可以刮除活塞杆外露表面附着的灰尘、金属切屑等杂质,避免杂质被带入缸筒内部划伤密封件与缸筒内壁,延长元件的整体使用寿命。

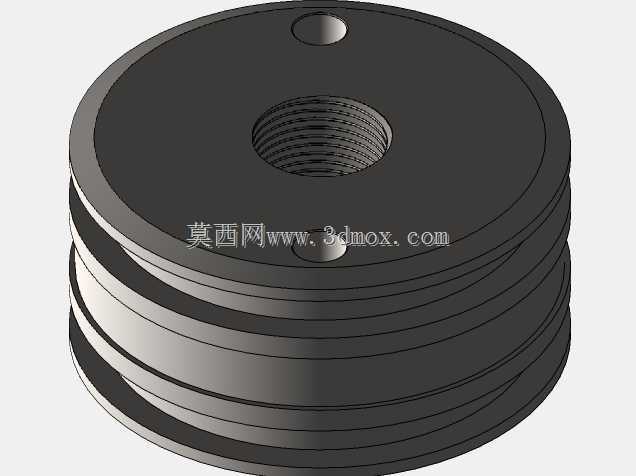

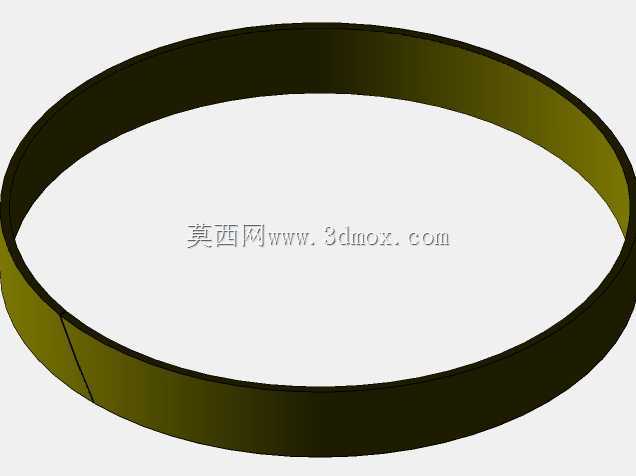

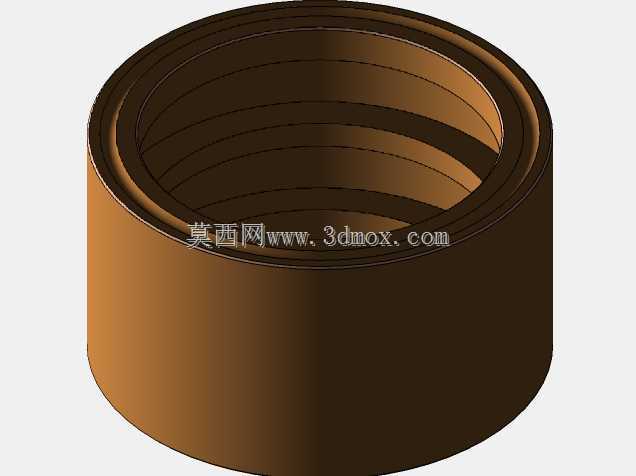

设计思路上,这款结构优先考虑了工况适配性与加工装配的工艺性:缸筒选用高精度冷拔无缝钢管,内壁经过珩磨处理,表面粗糙度控制在Ra0.4以内,既可以降低密封件的磨损速率,也能减少活塞运动时的摩擦阻力;活塞杆表面采用了镀硬铬处理,镀层厚度控制在0.03-0.05mm,硬度达到HV800以上,具备优秀的耐磨与防锈性能,适配多粉尘、有一定腐蚀性的工业车间环境。前后端盖的油口采用了标准公制螺纹接口,可以直接和常规液压管路的管接头匹配,不需要额外加工转换接口;端盖上集成了缓冲结构,在活塞运动到行程端点前,缓冲柱塞会提前插入端盖的缓冲腔,通过节流孔缓慢排出缓冲腔内的油液,形成阻尼缓冲效果,避免活塞高速运动时直接撞击端盖产生冲击与噪音,保护设备结构与连接的工装夹具不会因为刚性冲击出现损坏。
从外形尺寸与安装边界来看,这款结构的缸筒外径根据推力需求匹配了对应的通径,活塞杆直径按照速比1.46的常规选型标准设计,保证无杆腔进油和有杆腔进油时的运行速度差在合理范围内,适配大多数常规液压系统的流量配置。安装方式采用了尾部脚架固定式,底部的安装脚架带有两个对称的安装孔,安装时需要保证脚架的安装平面与负载运动方向的平行度误差不超过0.1mm/100mm,避免活塞杆承受径向偏载,否则会导致密封件偏磨、活塞杆弯曲变形的问题。行程长度按照常规通用工况设计,预留了两端各10mm的缓冲行程,实际选型安装时需要注意,活塞杆完全伸出时的伸出长度不能超过活塞杆的允许挠度范围,长行程应用场景下需要额外增加活塞杆支撑导向结构,避免活塞杆伸出过长时因为自重与负载产生弯曲。另外在管路连接时,无杆腔油口与有杆腔油口的接管需要预留足够的弯曲半径,避免管路与拉杆、安装脚架产生干涉,同时要保证油口连接处的密封可靠,避免高压油泄漏影响系统压力稳定性。
