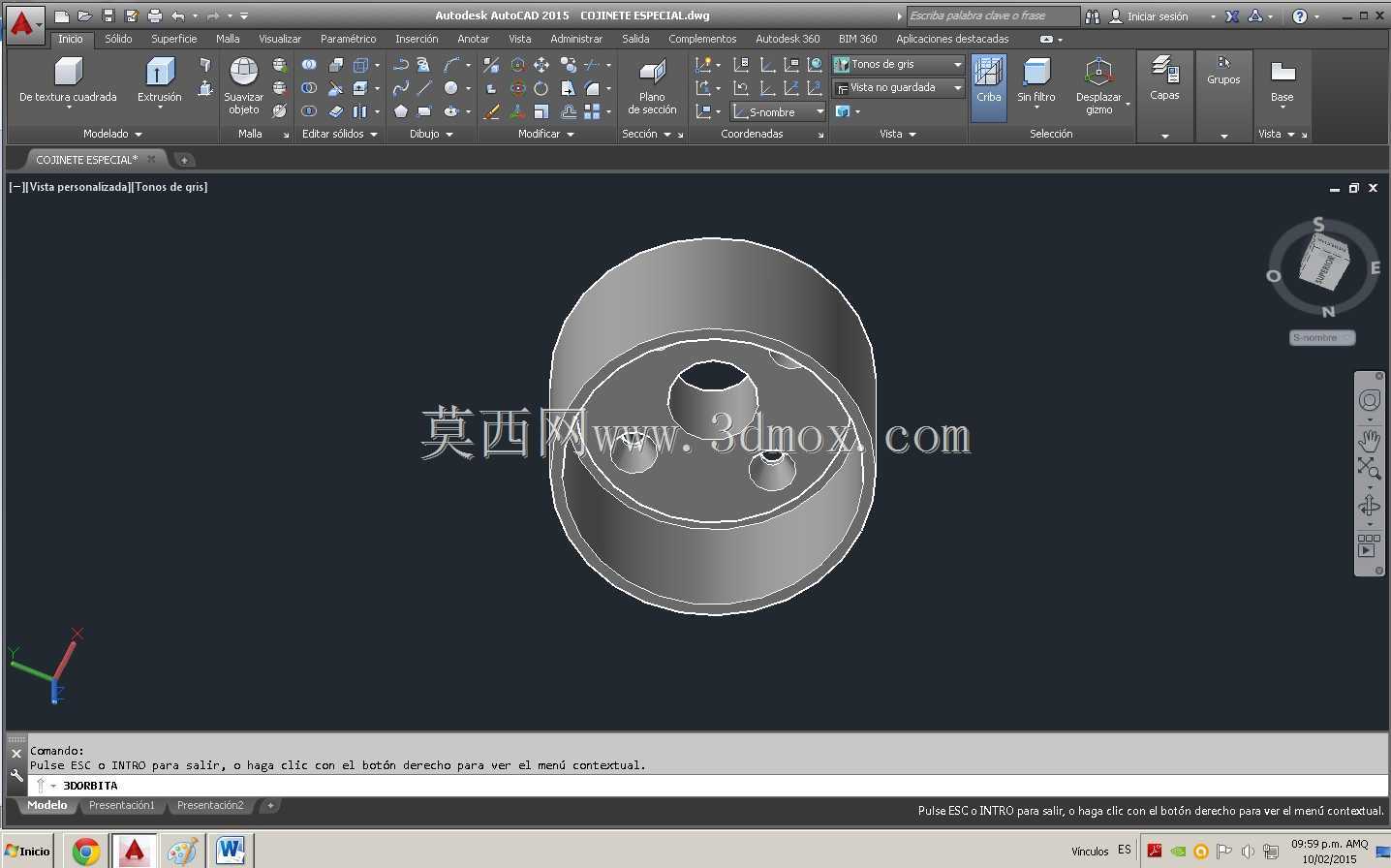

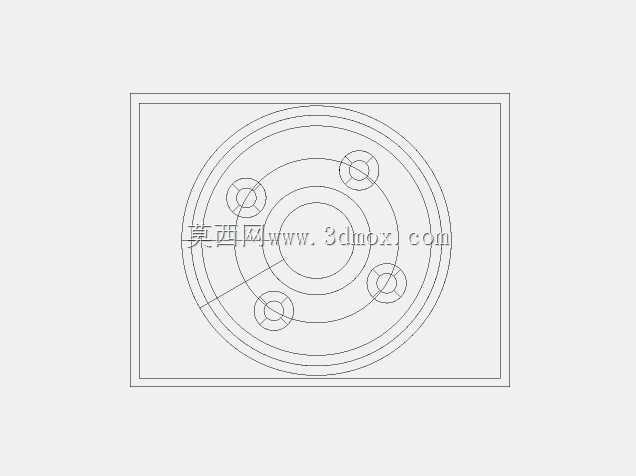

在工业传感检测的实际部署场景中,这类带多安装孔的圆筒形适配基座,是接触式、近接式传感单元安装固定的核心承载构件,常应用在流体管路压力检测、设备腔体内部位置反馈、旋转轴端转速监测这类需要将传感元件嵌入安装位的工况里。从结构功能来看,主体采用等径圆筒构型,内腔做了阶梯式避让设计,既可以容纳传感元件的尾部接线端,也能为传感探头的伸出预留精准的轴向定位面,避免安装后探头出现偏斜导致检测阈值偏移。筒身端面上分布的多个不同孔径的安装孔,分别对应不同规格的紧固螺钉与定位销,其中稍大的中心孔是传感探头的穿出通道,周围均匀排布的小孔用于穿装固定螺钉,将基座锁紧在设备的安装面板上,另外两个偏置的小孔是定位销孔,安装时先穿入定位销完成周向定位,
再拧紧紧固螺钉,能完全避免安装过程中基座转动导致的探头对准偏差。设计这类构件时,首先要匹配对应传感元件的外形尺寸,内腔的直径要比传感元件的外壳外径大0.1到0.2毫米,既保证传感元件可以顺利推入内腔,又不会因为间隙过大导致传感元件在腔体内晃动,影响检测稳定性。圆筒的轴向高度需要结合设备安装面板的厚度来确定,要保证基座装入安装孔后,端面和设备外壁齐平,不会突出过多干涉周边的管路或线路排布,也不会凹陷过深导致探头检测距离不足。端面上的安装孔位置要严格对应设备安装面板上的预留孔位,孔距公差控制在±0.05毫米以内,避免出现孔位错位无法安装的情况,同时螺钉孔的深度要匹配所选螺钉的长度,保证螺钉拧入后有足够的啮合牙数,
不会因为螺纹啮合长度不足导致紧固失效。从安装边界来看,这类基座的外圆直径是安装时的核心配合尺寸,需要和设备面板上的安装开孔做间隙配合,配合公差选H7/g6即可,既方便装配时的推入操作,又能保证基座安装后的同轴度。基座的端面要做铣平处理,表面粗糙度控制在Ra1.6以内,保证和设备安装面贴合紧密,不会出现缝隙导致外部的粉尘、切削液渗入设备内部,也能避免贴合面存在间隙导致基座受振动后出现松动。在实际使用中,这类基座还要承受设备运行时传递的振动,因此筒身的壁厚要做合理设计,通常根据基座的材质调整,采用铝合金材质时壁厚不小于3毫米,采用不锈钢材质时壁厚不小于2毫米,保证足够的结构强度,不会因为长期受振动出现筒身变形,
导致内部的传感元件位置偏移。另外,内腔的阶梯面是传感元件的轴向定位面,这个面和基座安装端面的平行度公差要控制在0.02毫米以内,保证传感元件装入后,探头的轴向方向和安装面垂直,检测方向不会出现偏角。这类构件在加工时,通常先车削完成外圆和内腔的阶梯结构,再以中心孔定位加工端面上的各个安装孔,保证各个孔的位置度符合设计要求,加工完成后还要做去毛刺处理,尤其是内腔的边缘位置,避免毛刺刮伤传感元件的外壳或者接线绝缘层。在管路压力检测的场景中,这类基座还会在内腔的阶梯位置加装密封垫圈,当传感元件拧紧在基座上时,垫圈被压紧实现静密封,避免管路内的压力介质从安装缝隙处泄漏,此时基座的内腔阶梯面的平面度要求更高,需要控制在0.01毫米以内,保证密封垫圈受压均匀,不会出现局部密封失效的情况。在设备腔体内部的位置检测场景中,这类基座通常安装在腔体的侧壁上,探头伸入腔体内部检测运动部件的到位位置,此时基座的外圆和腔体侧壁的安装孔之间还会涂覆密封胶,配合端面的密封垫实现双重密封,避免腔体内部的润滑油脂或者工艺气体泄漏。
