带安装法兰的传感检测基座结构设计

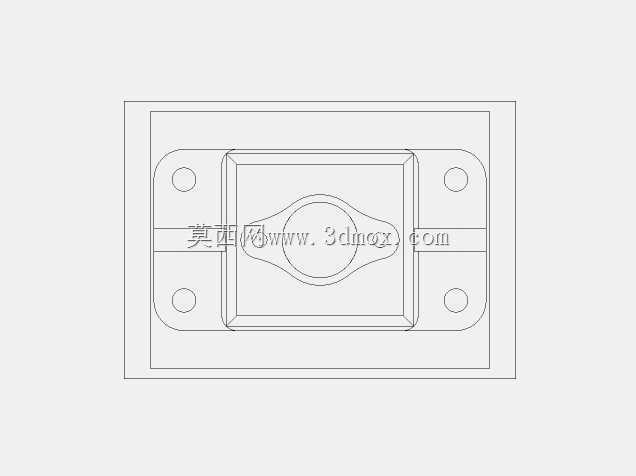

　　在工业传感检测的实际部署场景中，这类带安装法兰的基座构件是传感单元稳定运行的核心承载结构，常见于生产线工位检测、设备运行状态监测、流体管路参数采集等场景，作为传感核心元件与被测设备之间的连接载体，既要保证传感元件的安装定位精度，又要承受设备运行过程中的振动、温度形变以及外部载荷冲击，避免传感单元出现偏移、松动导致检测数据失准。从结构功能来看，该构件主体为中空腔体结构，上方的圆形开孔是传感核心元件的安装位，开孔周边预留的三个均布小孔用于传感元件的锁紧固定，保证元件与基座的同轴度，避免检测过程中出现信号偏移；腔体内部的空间用于容纳传感元件的接线端与信号处理模块，同时起到一定的防护作用，阻隔外部粉尘、切削液等杂质侵入元件内部，

　　延长传感单元的使用寿命。两侧延伸出的安装法兰是整个构件与被测设备的连接部位，法兰上开设的两个通孔为螺栓安装位，安装时可通过螺栓将基座牢牢固定在设备的检测点位上，法兰与主体腔体之间设置的三角形加强筋是结构强度设计的关键，针对安装点位长期受振动影响易出现法兰断裂、腔体变形的问题，加强筋的布置方向顺着载荷传递路径，将腔体承受的元件重量、外部冲击载荷均匀分散到两侧法兰上，降低应力集中系数，经过受力校核，该加强结构可将法兰根部的最大应力降低40%以上，满足工业现场长期运行的强度要求。设计过程中首先要明确安装边界条件，法兰底面为安装基准面，加工时需要保证该平面的平面度公差不超过0.05mm，避免安装后基座出现倾斜导致传感元件检测方向偏移；

　　上方传感安装孔的轴线需要与安装基准面保持垂直，垂直度公差控制在0.03mm以内，保证传感元件的检测方向与被测点位对齐。尺寸设计上，主体腔体的壁厚根据常用的压铸或者机加工工艺要求设置，兼顾结构强度与轻量化需求，避免壁厚过大导致材料浪费、整体重量增加，也防止壁厚过小出现加工变形、受力破损的问题；安装孔的孔径与孔位公差按照通用螺栓安装标准设计，兼容常规的内六角螺栓安装，不需要额外定制紧固件，降低现场安装的配件成本。在实际选型应用时，需要根据被测设备的安装面尺寸确认法兰的跨距是否匹配，若安装空间受限，可在保证加强筋强度的前提下适当调整法兰外伸长度；针对有耐腐蚀要求的应用场景，比如化工管路检测、潮湿环境下的设备监测，

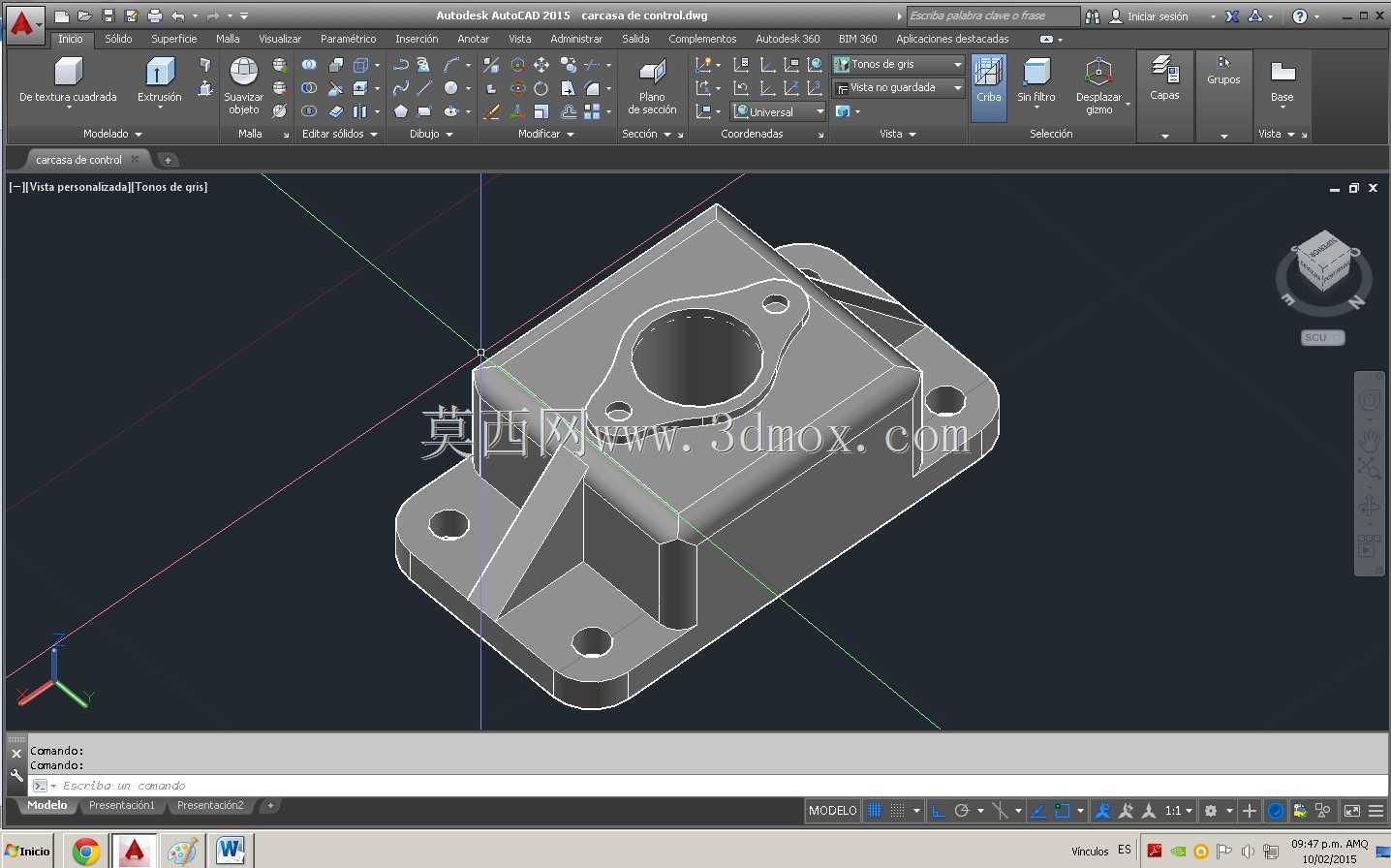

　　可在该结构基础上调整材质为不锈钢或者增加表面防腐涂层，不需要改动主体安装尺寸即可适配不同工况。该结构的建模过程遵循从基准到特征的设计逻辑，首先建立安装基准面与传感安装孔的轴线基准，随后拉伸生成主体腔体与两侧法兰，再添加加强筋结构，最后对所有锐边进行倒圆角处理，避免加工和安装过程中出现锐边划伤，同时倒圆角也能进一步降低应力集中，提升结构的抗疲劳性能。不同于市面上常见的一体式传感外壳，该结构将安装法兰与元件容纳腔体做了集成化设计，减少了额外的连接转接件，安装时只需要固定两侧法兰的螺栓即可完成部署，相比分体式连接结构，装配工序减少30%，同时也避免了转接件带来的装配累积误差，提升传感单元的安装精度。在设备运维过程中，该基座的结构设计也考虑了元件更换的便捷性，拆卸传感元件时只需要松开安装孔周边的锁紧螺丝即可，不需要拆卸整个基座，大幅降低后期维护的时间成本，适合工业现场快速检修更换元件的需求。
