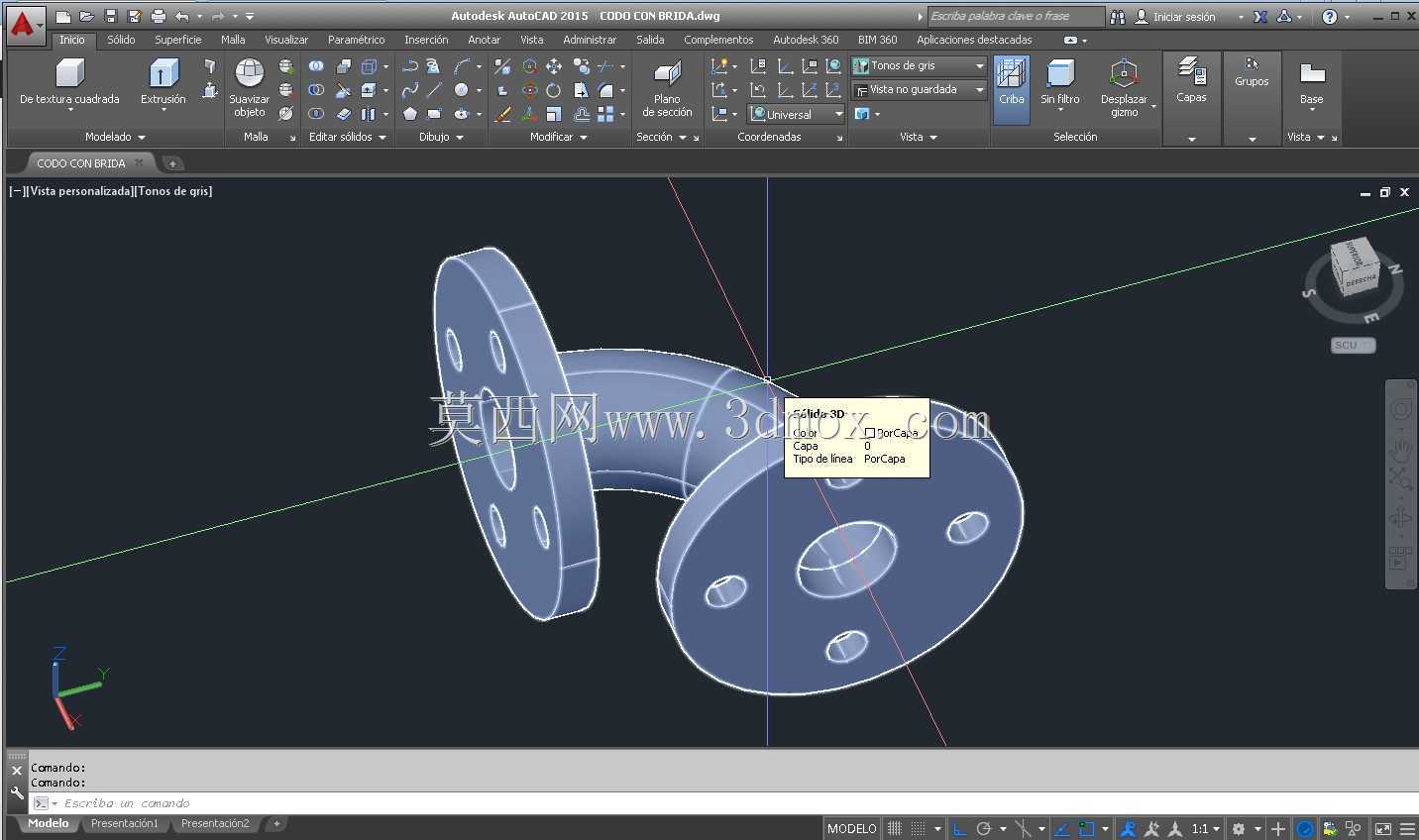

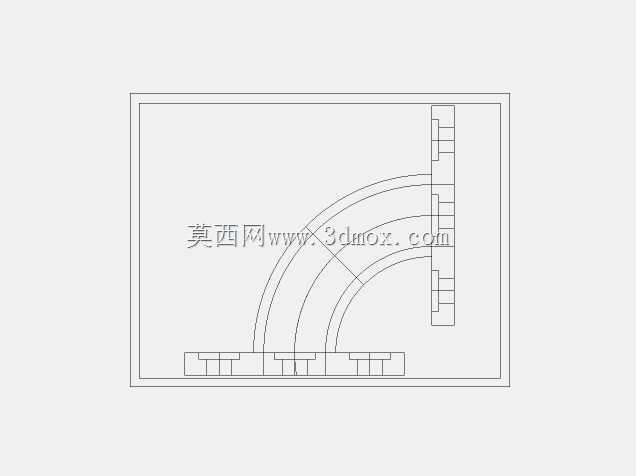

带法兰90度弯管接头三维结构设计

　　在工业管路系统搭建中，转向连接是管路布设无法避开的结构需求，带法兰的90度弯管接头，主要用于管路需要直角转向的布设场景，常见于化工流体输送、市政给排水、暖通循环系统、工业设备液压管路等场景中，承担管路转向同时保障连接密封性与结构强度的作用。这类弯管接头两端采用法兰连接结构，相比螺纹连接、焊接连接的弯头，法兰式结构具备可拆卸性，便于后期管路检修、部件更换，同时连接承压能力更强，适配中高压管路的布设需求。从结构设计逻辑来看，这款弯管采用等径90度弯折结构，弯折段做了平滑圆弧过渡，避免管路内部出现直角死角，减少流体输送过程中的阻力损失，同时避免介质中的杂质在弯折处堆积造成管路堵塞。两端的法兰盘采用标准法兰孔位布局，

　　法兰盘上均匀分布螺栓通孔，安装时可通过匹配的螺栓组件与对接管路的法兰盘紧固，中间加装密封垫片即可实现密封连接，安装过程无需现场焊接，对施工场地的设备要求更低，也降低了现场焊接带来的焊缝质量不稳定、防腐层破坏等问题。在设计建模过程中，首先确定弯管的通径参数，弯折处的曲率半径需要结合管路通径匹配，曲率半径过小会导致流体阻力骤增，同时弯折处的应力集中系数升高，长期受流体冲击、管路振动影响容易出现开裂泄漏；曲率半径过大则会占用过多安装空间，不利于紧凑布设的管路系统使用。两端法兰盘的厚度、螺栓孔的中心距、孔径大小都需要匹配对应压力等级的法兰标准，确保和同规格的法兰部件具备互换性，避免出现安装时孔位不对、密封面不匹配的问题。

　　法兰盘与弯管本体的连接位置做了过渡圆角处理，减少焊接结构（如果是焊接成型结构）或者一体成型结构的应力集中，提升接头整体的结构强度，在管路受内压、外部载荷作用时，连接位置不会出现应力断裂问题。从安装边界来看，这款弯管接头的两个法兰端面分别朝向垂直的两个方向，安装时需要预留出法兰螺栓紧固的操作空间，两个对接管路的轴线需要分别与对应法兰端面垂直，避免强行对接造成法兰密封面受力不均，出现密封泄漏的问题。弯管本体的外壁厚度根据管路输送介质的压力、腐蚀属性设计，常规工况下的壁厚满足公称压力下的强度要求，若用于腐蚀介质输送场景，可在建模时调整壁厚参数或者更换适配的材质参数。在实际选型使用中，这类法兰弯管需要匹配对接管路的通径、法兰压力等级，

　　确认螺栓孔数量与孔位尺寸和现场管路法兰一致，安装时密封垫片需要居中放置在两个法兰密封面之间，螺栓紧固需要按照对角顺序逐步拧紧，避免法兰面受力偏斜造成密封失效。相比其他连接形式的弯头，法兰式90度弯管的拆装便利性更好，在需要经常拆解维护的管路段、设备接口位置使用优势明显，同时法兰连接的密封可靠性更高，在输送高压流体、易燃易爆介质的管路中应用广泛。建模过程中对弯管内部流道做了等径平滑处理，没有出现通径突变的结构，保障流体在转向过程中流态稳定，减少紊流带来的管路振动与噪音，也降低了流体对管壁的冲刷磨损，延长接头的使用寿命。法兰密封面采用突面结构，适配常用的橡胶垫片、缠绕垫片等密封元件，适用不同温度、压力的介质输送场景。
