带锁芯结构圆形锁具安装基座结构设计

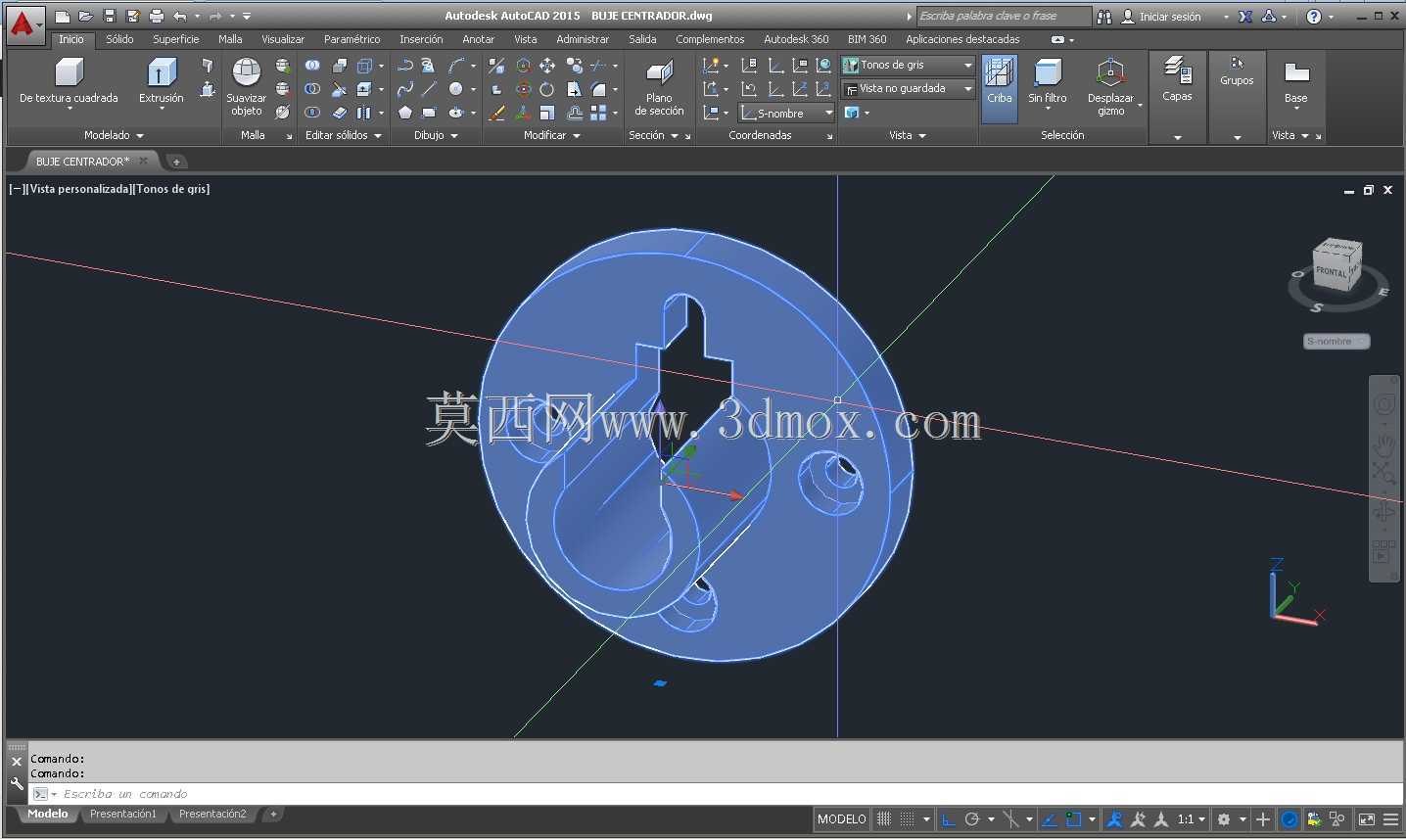

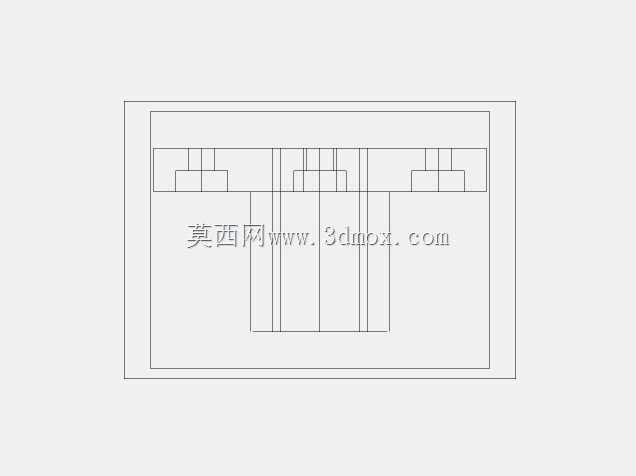

　　该构件为锁具配套的安装基座类五金零件，主要应用于室内木门、金属防火门、储物柜柜门等场景的锁具装配环节，承担锁芯定位、锁体承载以及与门体面板连接固定的核心作用，是弹子锁、执手锁等常见锁具实现安装落地的关键承载部件。从实际使用场景来看，这类基座多安装在门体厚度35-50mm的常规门扇侧边预留槽位内，外端面与门扇装饰面齐平，既需要为锁芯提供精准的定位腔体，保证钥匙插拔、锁舌伸缩动作无卡滞，也要承担日常使用中钥匙转动带来的扭矩载荷，避免长期使用后出现基座移位、锁芯松动的问题。从功能特性上看，该零件采用圆盘式法兰主体结构，中心开设与锁芯外形完全匹配的异形贯通腔体，腔体轮廓完全适配锁芯的定位凸台与弹子组件排布空间，

　　可直接将标准锁芯嵌入腔体完成周向定位，无需额外增加定位销结构；法兰盘上对称分布两个沉头安装孔，孔位深度适配M4规格沉头螺丝的头部尺寸，安装后螺丝头部完全没入法兰盘面，不会突出表面影响装饰盖板的装配，同时两个孔位的中心距适配市面主流民用锁具的安装孔距标准，可直接替换同规格老旧锁具的损坏基座，无需在门扇上重新扩孔改位。设计思路上，整体采用一体化圆盘式结构，没有多余的分体拼接部件，减少了装配环节的累计误差，腔体与法兰盘的同轴度公差控制在0.1mm以内，保证锁芯装入后与门体侧面保持垂直，避免钥匙插拔时出现偏磨卡顿的问题；法兰盘边缘做了R1.5的圆角过渡，既可以避免安装时锐边划伤安装人员手部，也能适配门扇上预开的圆形安装槽，

　　减少安装时的修配工作量；腔体内部的异形止口结构与锁芯尾部的凸台完全契合，可限制锁芯在腔体内的周向转动，当钥匙转动带动锁芯动作时，扭矩直接通过止口传递到整个法兰基座，再通过两个安装螺丝分散到门扇本体上，避免应力集中在锁芯与腔体的配合面导致长期使用后腔体磨损变形。从安装边界尺寸来看，法兰盘整体外径适配常规锁具的52mm标准安装孔位，厚度方向根据适配门体的不同可做对应调整，常规款厚度为8mm，完全嵌入门扇侧边的安装槽后不会突出门扇表面，外侧可直接覆盖配套的锁具装饰盖；中心腔体的贯通尺寸完全匹配标准弹子锁芯的外形轮廓，锁芯从法兰外侧装入后，尾部可直接连接锁体的传动拨片，腔体内部预留了0.2mm的装配间隙，既保证锁芯装入顺畅，

　　也不会因间隙过大导致锁芯晃动；两个安装沉孔的中心距为38mm，与市面主流民用门锁的安装孔距通用，沉孔深度为3mm，适配M4×16规格的自攻螺丝，可直接固定在木质或金属门扇的预埋安装位上，安装后基座与门扇的贴合面间隙控制在0.05mm以内，避免长期使用后出现基座松动、锁具晃动的问题。实际选型适配时，需要注意该基座的腔体轮廓仅适配对应外形的标准弹子锁芯，不可混用其他轮廓的锁芯组件，安装前需确认门扇上的预开圆孔直径与法兰盘外径匹配，若预开孔尺寸存在偏差，可适当修扩孔位保证法兰盘完全嵌入，安装螺丝时需对称拧紧，避免单边受力导致法兰盘倾斜，影响锁芯的正常动作。
