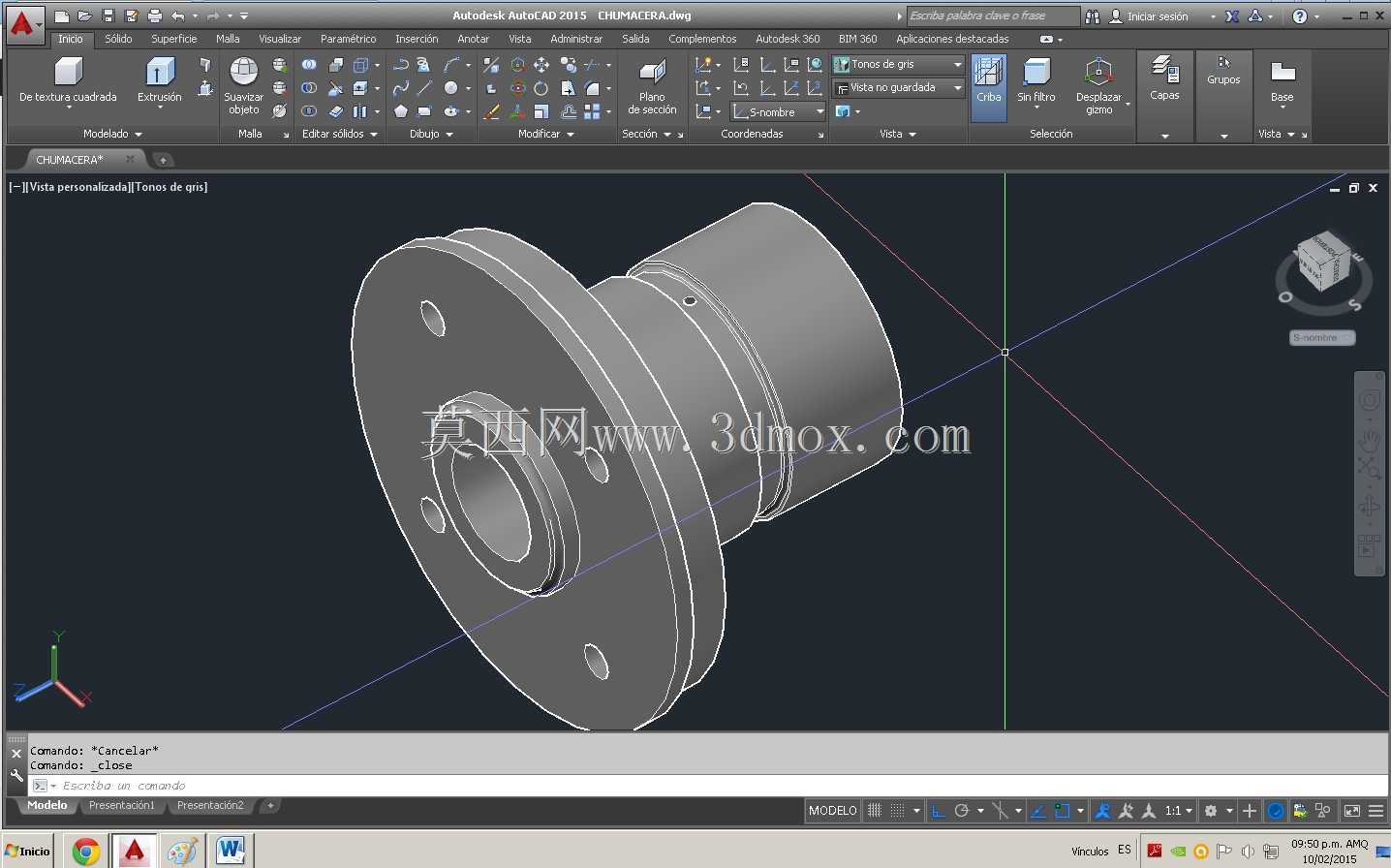

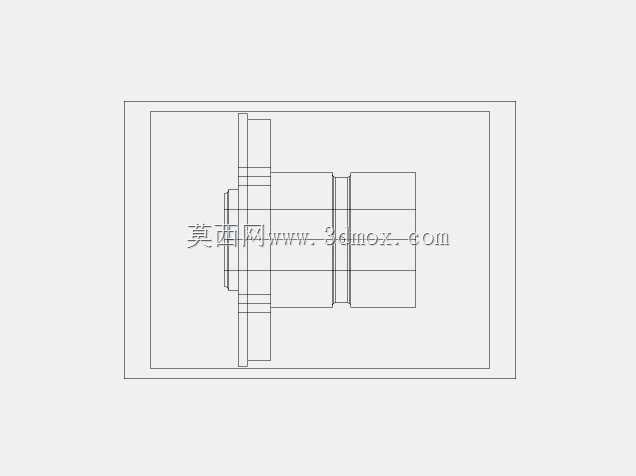

法兰式轴套连接传感安装基座结构

　　在工业传感检测的安装布局场景中，这类带法兰盘的轴套式安装基座是传感单元与设备本体衔接的核心承载构件，日常多应用在流体管路压力检测、旋转轴系转速监测、设备振动信号采集的工位上，承担着定位传感元件、隔绝多余振动干扰、保障检测端面与被测点位同轴度的作用。从实际使用的工况来看，这类基座常安装在泵组出口管路、减速机输入输出轴端、液压阀组的检测预留口位置，一端通过法兰盘面的均布安装孔与设备本体的安装面锁合，另一端的轴套内腔用来容纳传感探头的插接段，保证传感元件的检测端能精准对准被测介质或者被测运动部件，避免因安装偏移导致的检测数据漂移、信号失真问题。

　　设计这类构件的时候，首先要匹配安装点位的空间边界，法兰盘的外径不能超出设备安装面的预留凸台范围，盘面上的三个安装孔采用120度均布的排布方式，这种排布相比四孔布局在小尺寸安装面上能获得更均匀的锁紧力，不会因为单侧螺栓锁紧力过大导致基座倾斜，影响轴套内孔的同轴度。轴套段的长度需要根据传感探头的插入深度确定，要保证探头插入后，检测端面刚好到达预设的检测位置，既不会因为插入过深触碰被测运动部件造成探头磨损，也不会因为插入过浅导致检测信号强度不足。内腔的孔径公差需要按照H7级精度设计，和传感探头的配合间隙控制在0.02mm以内，既方便探头的拆装更换，又能避免间隙过大导致的介质泄漏或者外部粉尘侵入，在粉尘浓度较高的矿山设备、存在切削液飞溅的机加工设备上使用时，还可以在轴套端部预留密封槽，加装O型密封圈提升防护等级。

　　从结构强度的角度考虑，法兰盘与轴套段的衔接位置做了R2的圆角过渡，避免直角衔接处的应力集中，在设备长期运行产生振动的工况下，不会因为应力集中导致衔接位置出现裂纹。法兰盘的安装面需要做铣平加工，表面粗糙度控制在Ra1.6以内，保证和设备安装面贴合紧密，不会出现贴合缝隙导致的固定松动。轴套的外圆面不需要过高的加工精度，但是要保证和内孔的同轴度在0.03mm以内，避免安装后探头出现偏斜。实际选型使用的时候，需要先确认设备安装面的螺栓孔分布圆直径，和基座法兰盘的孔位参数匹配，同时确认轴套内孔的直径和所用传感探头的外径一致，还要核算轴套段的长度是否满足探头的插入深度要求，避免出现安装干涉。在管路压力检测的场景中，这类基座的材质多选用304不锈钢，避免长期接触流体介质出现锈蚀，在普通的设备振动检测场景中，也可以选用45号钢做发黑处理，降低加工成本的同时满足强度要求。安装的时候，三个锁紧螺栓要采用对角分次锁紧的方式，每次锁紧的扭矩差不超过5N·m，保证法兰盘面受力均匀，不会因为锁紧力不均导致基座偏斜，安装完成后可以用百分表打表检测轴套内孔的径向跳动，跳动值控制在0.05mm以内就可以满足大部分传感元件的安装精度要求。这类构件虽然结构不复杂，但是作为传感检测系统的安装载体，其加工精度和安装质量直接影响到传感数据的准确性，在自动化生产线的状态监测系统、工业设备的 predictive maintenance 点位布局中，都是不可或缺的基础连接构件，很多现场出现的传感数据不准、探头频繁损坏的问题，追根溯源往往都是这类安装基座的加工精度不达标或者安装方式不当导致的，在结构设计阶段就需要结合实际工况的安装边界、传感元件的尺寸参数、现场的防护要求做针对性的尺寸调整，不能直接套用标准件的参数，否则很容易在实际使用中出现适配问题。
