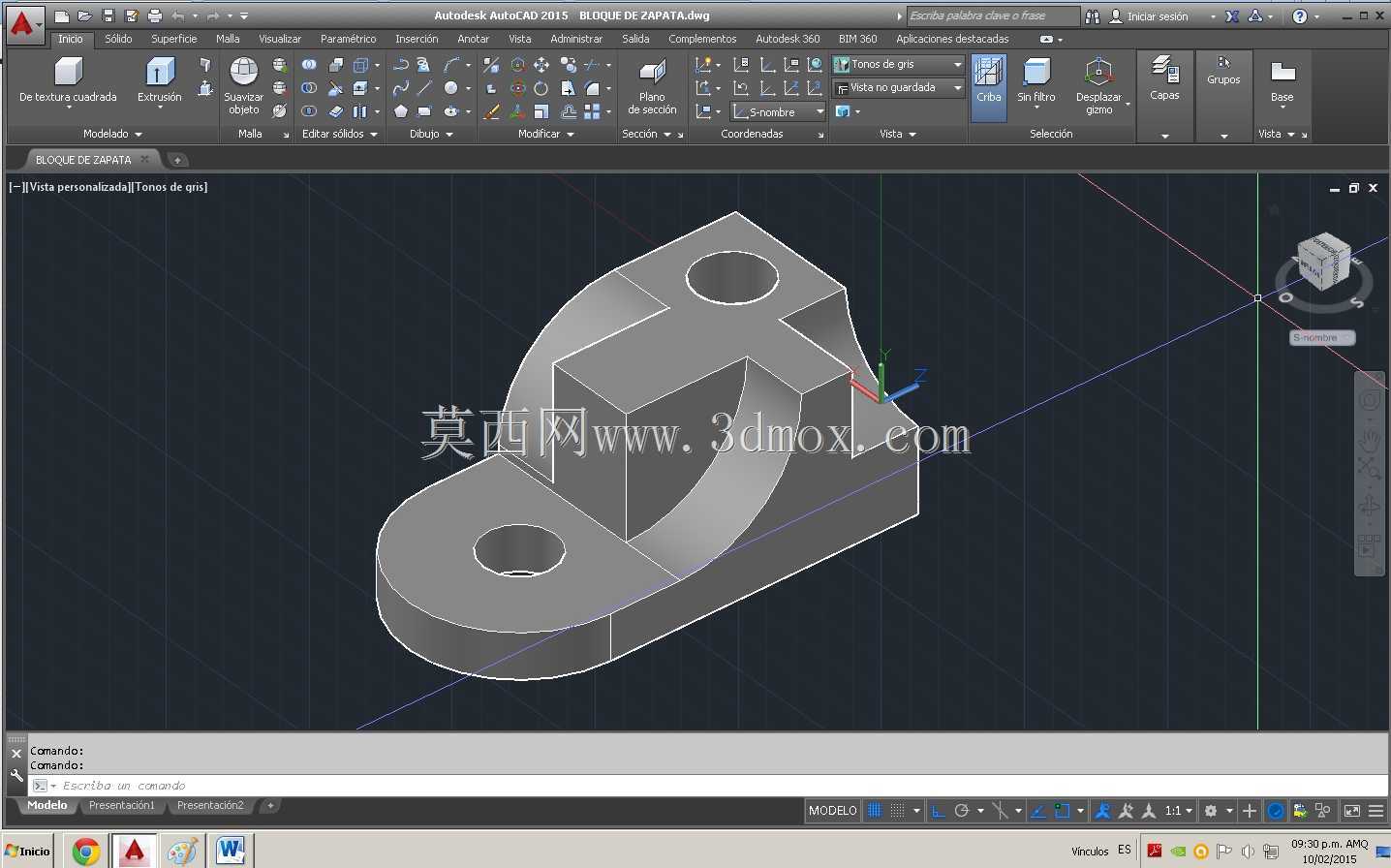

带双安装孔半圆弧支撑连接构件

　　在工业自动化生产线的物料导向工位、小型输送设备的侧边限位结构、以及轻型工装夹具的定位支撑环节中，这类带双安装孔的半圆弧支撑构件是十分常见的连接固定零件，它的核心作用是为圆柱状杆件、导向轴或者管状部件提供径向的支撑限位，同时通过底部的两个安装孔实现自身在设备基板、型材架上的牢靠固定，避免被支撑部件在运行过程中出现径向窜动、轴向偏移的问题。从结构设计逻辑来看，这个构件采用了一体化的成型思路，下半部分是带两个同轴安装孔的扁平安装底座，两个安装孔的中心距经过匹配常规工业型材的槽距、通用安装基板的孔位间距设计，能够直接适配M6到M8规格的内六角螺栓进行固定，安装时不需要额外加工转接板，能够大幅缩短现场装配的调整时间。底座上方延伸出的半圆弧环抱结构，圆弧内径是按照被支撑件的外径做公差匹配设计的，常规应用场景下会预留0.2到0.5mm的装配间隙，既可以保证被支撑的轴类、管类部件能够顺利卡入圆弧槽内，又不会因为间隙过大导致支撑晃动，圆弧部分的壁厚经过受力校核，在承受常规径向载荷的情况下不会出现形变断裂，同时半开放的圆弧结构相比全包围的轴套结构，安装和拆卸被支撑件时不需要从杆件端部穿入，直接从径向即可完成装配，在设备后期维护更换部件时能够节省大量的拆装时间，尤其适合管路排布密集、轴系部件安装空间受限的工位。从安装边界来看，这个构件的整体高度控制在较低的区间，底座的厚度经过优化，既保证了安装时螺栓的沉头空间足够，

　　不会出现螺栓头突出底座平面导致安装不稳的问题，又不会因为底座过厚占用过多的垂直方向安装空间，圆弧结构的两侧做了小角度的倒角过渡，一方面是去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者损坏配套部件的表面防护层，另一方面也能够在卡入被支撑件时起到导向作用，降低对位难度。在实际的设备应用中，这类构件经常成对使用，分别布置在被支撑圆柱部件的两个支撑点位，两个构件的圆弧槽同轴度可以通过底座安装孔的定位精度来保证，不需要额外做同轴度调校，对于一些需要对圆柱部件做高度方向微调的场景，还可以在底座下方增加不同厚度的调整垫片，不需要重新加工构件本身就可以实现支撑高度的微调，适配不同的装配公差要求。从受力特性来看，

　　这个构件的半圆弧结构和底座之间采用了大圆角过渡连接，避免了直角连接处的应力集中问题，在承受垂直于安装面的径向载荷时，应力能够均匀分散到底座的整个安装面上，不会出现局部应力过大导致构件断裂的情况，两个安装孔的位置分别布置在圆弧结构的两侧下方，螺栓锁紧后产生的压紧力能够均匀作用在底座和安装基面之间，保证构件在设备运行产生振动的情况下也不会出现松动移位。在一些轻型物料输送的导向场景中，这个构件的圆弧槽内还可以粘贴聚四氟乙烯耐磨贴片，降低被支撑导向杆件和构件之间的摩擦系数，减少长期运行过程中的磨损量，延长构件的更换周期，而不需要对构件本身的结构做额外修改。这类支撑构件虽然结构简单，但是在各类轻型机械设备、工装夹具、

　　检测工位的结构搭建中是不可或缺的基础零件，它的结构设计直接影响到被支撑部件的运行稳定性，设计过程中需要充分考虑安装场景的空间限制、被支撑件的尺寸公差、实际运行时的载荷方向和大小，同时兼顾装配和维护的便捷性，不能单纯为了提升结构强度而盲目增加壁厚和整体尺寸，造成材料浪费和安装空间的占用，也不能为了压缩尺寸而削弱结构强度，导致运行过程中出现构件断裂、支撑失效的问题。在三维建模过程中，这类零件需要重点标注安装孔的中心距、圆弧内径、底座厚度、整体高度这些关键安装尺寸，同时明确各个倒角、圆角的尺寸参数，保证加工出来的零件能够直接和配套部件适配，不需要二次修配，圆弧面的表面粗糙度也需要做明确要求，避免粗糙的表面加速被支撑件的磨损。
