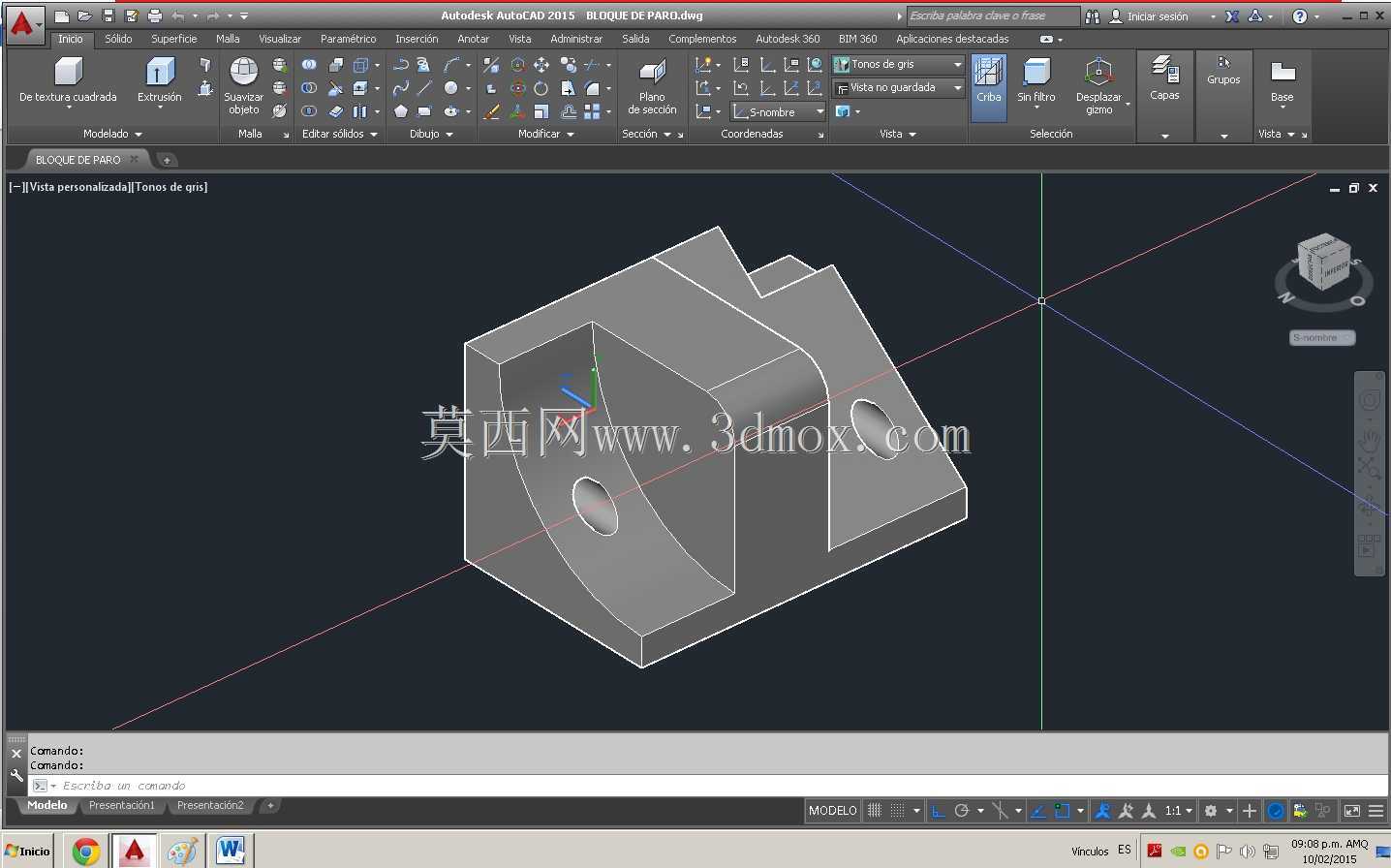

带弧形安装面双孔定位机械连接支座

　　这类带弧形贴合面的双孔连接支座，常应用在需要与圆柱类构件外壁贴合固定的场景中，比如工业管路的辅助支撑、线性导轨侧装辅助定位、气动执行元件的侧挂安装等工况，核心作用是实现平面安装基准与弧形曲面构件之间的刚性连接，避免常规平面支座与曲面构件贴合时出现的线接触、应力集中、固定后易松动偏移的问题。从结构设计逻辑来看，主体采用块式一体化构型，没有多余的分体拼接结构，整体刚性更强，能承受中等载荷下的径向与轴向复合受力，不会因为长期受振动出现拼接缝错位的问题。主体一侧加工出内凹弧形面，弧面的曲率完全匹配待贴合的圆柱构件外径，安装时弧面与圆柱面完全面接触，受力均匀分散，不会像平面压块那样仅靠两条棱边接触压损圆柱构件表面，

　　也能避免固定后支座绕圆柱轴线偏转。支座上设置的两个同轴通孔为安装过孔，孔位的中心距与配套的紧固件间距完全匹配，孔边做了小尺寸倒角处理，既可以去除机加工产生的毛刺，也能在穿装螺栓时起到导向作用，降低装配对位的难度。支座另一侧的平面为安装基准面，平面的平面度控制在合理公差范围内，与待固定的功能件平面贴合时不会出现间隙，保证连接的位置精度。从安装边界来看，支座的整体外轮廓尺寸紧凑，不会占用过多的安装空间，弧形面的轴向宽度经过匹配设计，既保证足够的接触面积分散压紧力，又不会过宽导致与周边相邻构件产生干涉；两个安装孔的轴线与弧形面的轴线垂直相交，保证螺栓锁紧时压紧力垂直作用在圆柱面上，不会产生分力导致支座滑移。在实际建模过程中，

　　这类构件需要先确定贴合圆柱面的曲率参数，再反向推导支座的主体厚度、安装孔位的中心高，要保证孔位中心到弧形面最低点的距离满足螺栓安装的空间要求，避免螺栓头部与圆柱面出现干涉；主体的过渡棱边均做了小尺寸圆角处理，既可以减少热处理环节的应力集中，也能避免安装调试过程中锐边划伤操作人员。这类支座的材质常选用45号钢或者铝合金，根据载荷工况选择，重载场景下选用钢材并做表面发黑处理防锈，轻载且需要减重的场景下选用铝合金做阳极氧化处理。在管路铺设场景中，这类支座可以将传感器支架、管线卡扣等附件固定在主管路外壁，不需要在管路上焊接额外的安装座，避免焊接应力对管路强度的影响；在自动化设备的线性导轨安装场景中，这类支座可以作为辅助侧压块，

　　将导轨压紧固定在弧形安装梁上，保证导轨的直线度不受安装基面形状的限制。设计时还要注意安装孔的孔径比配套螺栓大0.2-0.5mm，预留一定的装配调整量，抵消加工误差带来的孔位错位问题，支座的整体厚度要满足螺栓锁紧时的强度要求，不会因为压紧力过大导致支座出现弯曲变形，弧形面的表面粗糙度要控制在合理范围，既保证贴合紧密，又不会因为加工精度过高增加不必要的制造成本。
