工业传感器安装基座结构设计

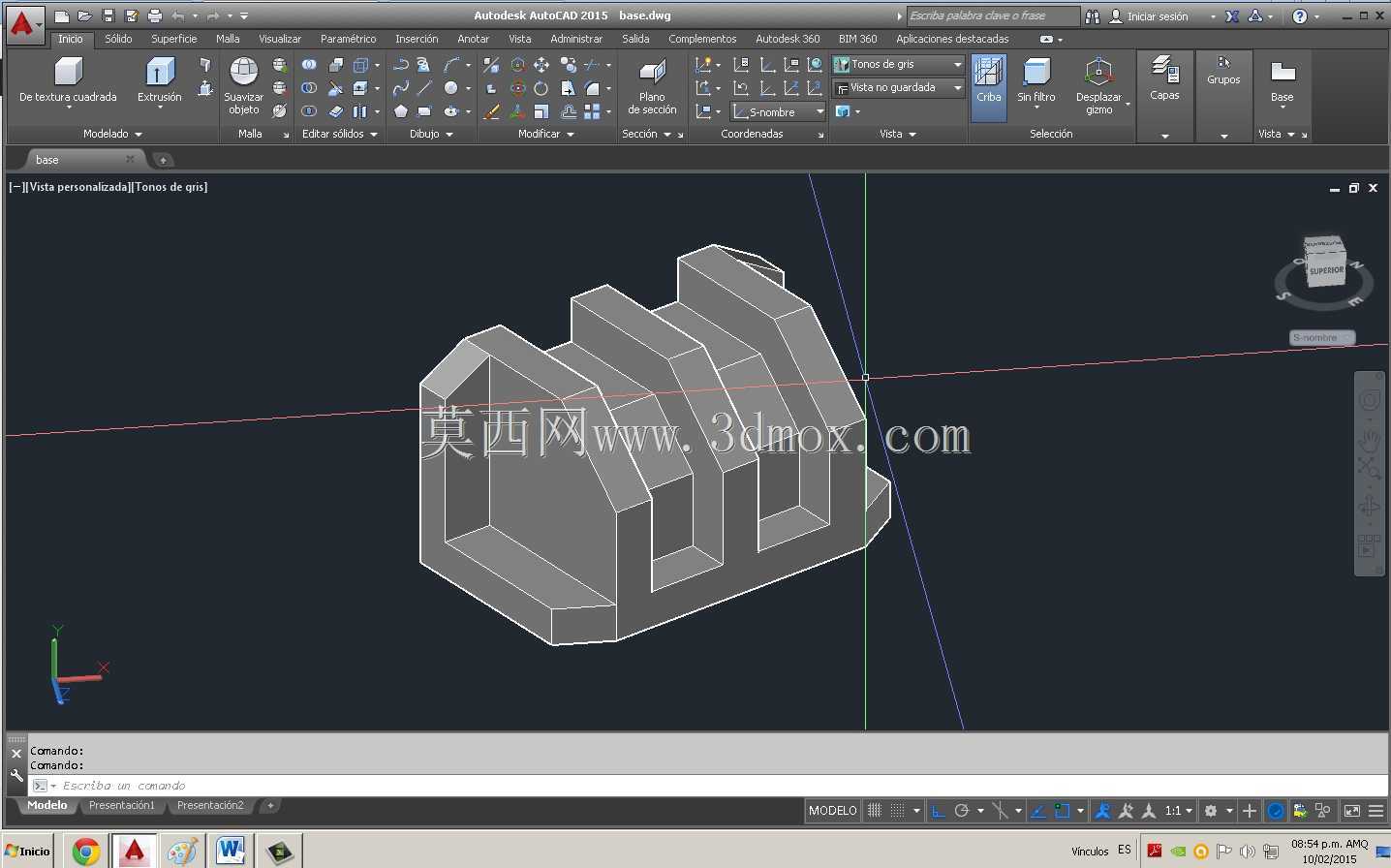

　　在工业自动化检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这款基座结构正是为适配嵌入式安装类光电、接近传感器设计的承载固定件，主要用于产线检测工位、设备内部传感点位的传感器安装定位，避免传感器在设备运行振动中出现位移、偏斜，保障检测光轴或感应面与被测对象的相对位置始终处于设计公差范围内。从结构设计逻辑来看，该基座采用多台阶式腔体造型，内部腔体尺寸完全匹配对应规格传感器的外形轮廓，预留的卡槽结构可直接卡入传感器本体，无需额外设计复杂的压装固定结构，装配时仅需将传感器沿腔体导向推入即可完成初步定位，配合侧面预留的紧固点位可实现完全锁止，大幅降低现场装配的操作难度。基座外侧的多层阶梯凸沿，一方面是作为安装定位的基准面，

　　与设备安装板的开孔贴合时可实现轴向定位，限制基座沿安装孔轴向的窜动，另一方面凸沿的加强结构可提升基座整体的抗形变能力，在设备长期运行产生的持续振动下，不会出现基座侧壁变形导致的传感器夹持松动问题。从安装边界来看，该基座的外形轮廓完全适配常规工业设备的标准传感器安装开孔尺寸，基座的总长度、最大外径均控制在通用安装位的预留空间范围内，安装时无需对现有设备的安装面板进行二次扩孔或切割改造，可直接替换同规格的老旧传感器基座，降低产线改造的施工成本。基座的端面设计为与传感器感应面齐平的结构，不会遮挡传感器的检测光路或感应区域，同时基座的腔体深度经过精准核算，传感器装入后感应面与基座端面的位置偏差控制在0.1mm以内，

　　避免因基座突出或凹陷导致的检测距离偏差。在实际工况应用中，这类基座可适配光电传感器、电容式接近传感器等多种同外形尺寸的传感元件，广泛应用在物流分拣线的货物到位检测、自动化装配设备的工件定位检测、机床加工区域的刀具位置检测等场景，能够在常规工业车间的温湿度环境下长期稳定工作，结构本身无易损部件，一次安装即可实现全生命周期的固定支撑作用。设计过程中针对基座的壁厚做了优化处理，在保证结构强度满足抗振动要求的前提下，尽可能缩减了非受力区域的壁厚，既降低了单件的材料消耗，也控制了基座整体重量，避免安装后对设备面板造成额外的负重压力。基座的边角位置全部做了倒角处理，一方面避免装配过程中尖锐边角划伤操作人员，另一方面也减少了应力集中点，

　　提升基座在受外力冲击时的结构强度，不会因磕碰出现边角碎裂的问题。腔体内部的导向斜面设计，可在传感器装入时自动导正位置，即使装配时传感器存在小幅偏斜，也可沿斜面滑入正确安装位置，降低对操作人员的装配精度要求，提升现场装配效率。基座外侧的平面结构可作为安装时的夹持基准，使用工装夹持时不会出现打滑问题，方便进行预组装作业。
