传感器配套U型双耳安装基座结构设计

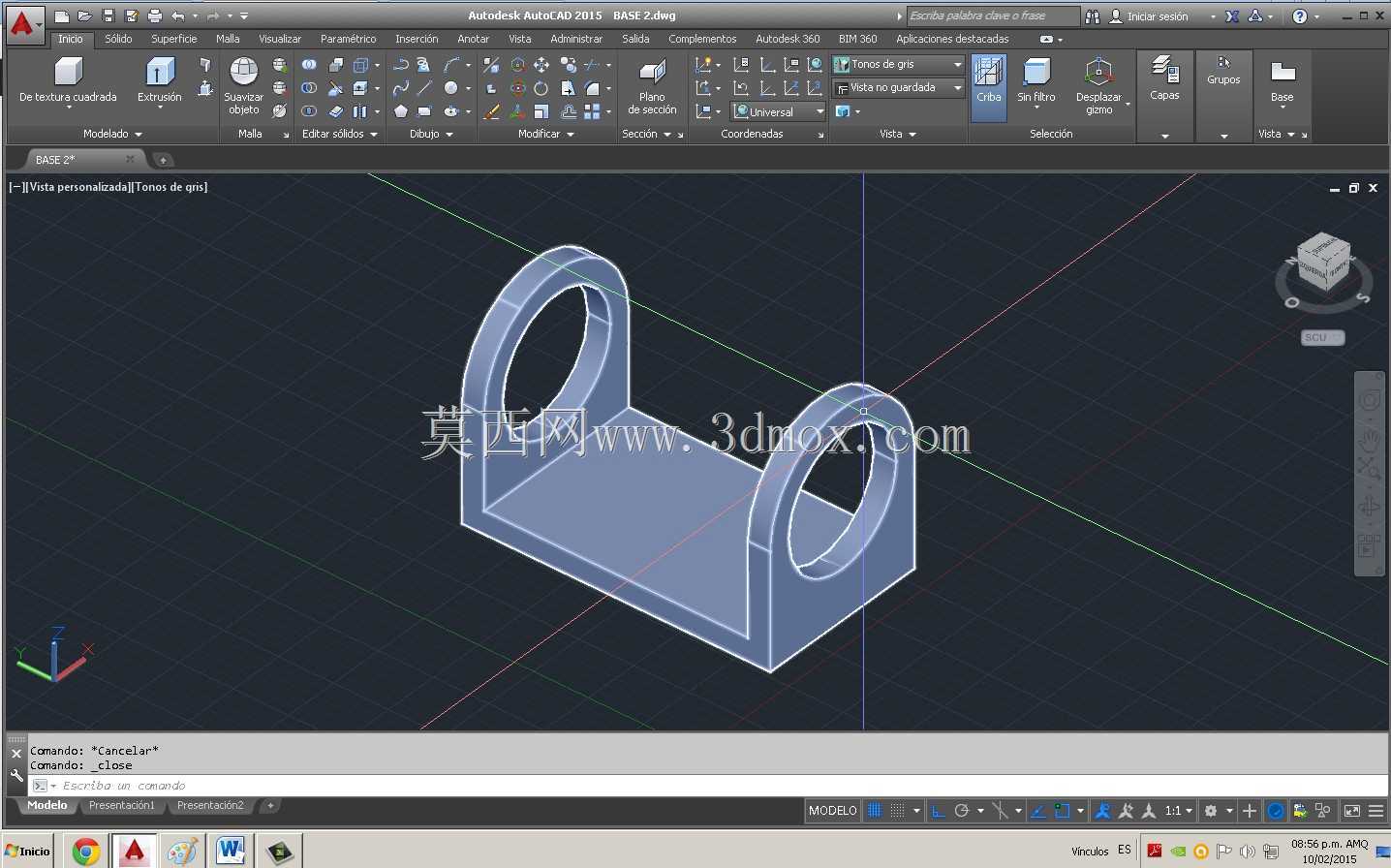

　　在工业传感检测场景中，这类带双立耳的基座是传感器安装固定的核心承载部件，常见于生产线物料到位检测、设备位移监测、工位限位触发这类需要稳定安装位的工况，直接决定传感器的安装精度与长期运行稳定性，避免设备运行过程中因振动、外力触碰导致传感器移位，进而引发检测信号误判、生产流程中断的问题。从结构设计逻辑来看，该基座采用一体化底板加双侧对称立耳的构型，底板为平整矩形承载面，可直接贴合设备安装面完成固定，双侧立耳上开设同轴通孔，用于穿装销轴或者传感器固定轴，实现传感器的铰接式安装，允许传感器在一定角度范围内调整俯仰姿态，适配不同的检测角度需求，这种对称式立耳设计能让安装后的传感器受力更均匀，单侧受力时不会出现基座偏载变形的问题。

　　设计过程中首先要明确安装边界，底板的长宽尺寸需要匹配设备预留的安装工位空间，底板上的安装孔位要和设备安装面的预留螺孔位置完全对应，避免现场安装时出现孔位错位需要二次扩孔的情况；双侧立耳的内间距要和所适配传感器的安装端宽度匹配，预留0.1到0.2毫米的装配间隙，既保证传感器安装时能顺利卡入，又不会因间隙过大导致安装后出现旷量晃动；立耳上的同轴孔公差需要控制在H7级别，保证穿装固定轴后，传感器转动调整时无卡滞，同时径向跳动量控制在允许范围内，避免检测光路或者检测面出现偏移。实际应用中，这类基座的底板厚度需要根据承载的传感器重量、设备运行振动量级来确定，常规工业场景下底板厚度不小于5毫米，立耳的厚度不小于4毫米，

　　保证在长期受振动载荷的情况下不会出现立耳变形、底板翘曲的问题；立耳与底板的连接位置采用圆角过渡，避免直角连接处出现应力集中，在设备长期运行的交变载荷下产生疲劳裂纹。和普通的平板式安装座不同，这种带双耳的铰接式基座不需要额外加工角度调节支架，传感器直接通过轴件安装在双耳之间，调整角度后通过轴端的锁紧件即可完成固定，大幅减少了现场安装的调整工作量，同时整体结构一体化成型，没有额外的拼接部件，整体刚性更优，在高振动的冲压设备、自动化输送线工位上的适配性更强。设计建模时需要重点保证双侧立耳的孔位同轴度，若同轴度偏差超过0.05毫米，穿装固定轴时会出现卡滞，强行安装后会导致固定轴受弯，长期使用会出现轴件变形、传感器转动不畅的问题；

　　底板的安装面平面度需要控制在0.03毫米以内，保证安装后基座和设备面完全贴合，不会出现局部悬空导致的基座受力变形。这类基座的材质通常选用普通碳钢做表面喷塑处理，或者采用铝合金材质做阳极氧化，在有腐蚀环境的工况下也可以选用304不锈钢材质，不同材质的选型需要结合现场的环境温度、腐蚀等级、载荷大小来确定，比如在食品加工生产线有冲洗腐蚀的场景，就必须选用不锈钢材质避免基座锈蚀污染生产环境，在普通的机加工生产线场景，碳钢喷塑的基座就可以满足使用需求，成本也更低。从安装流程来看，现场安装时首先清理设备安装面的毛刺、焊渣、油污，将基座底板贴合在安装面上，穿入固定螺栓初步预紧，之后将传感器安装在双耳之间穿入固定轴，调整传感器的检测角度到目标位置，先锁紧固定轴的锁紧螺钉，再按照对角拧紧的顺序紧固底板的安装螺栓，避免单侧拧紧导致基座偏移，安装完成后需要手动晃动传感器确认无旷量，通电测试检测信号确认角度无误后即可投入使用。
