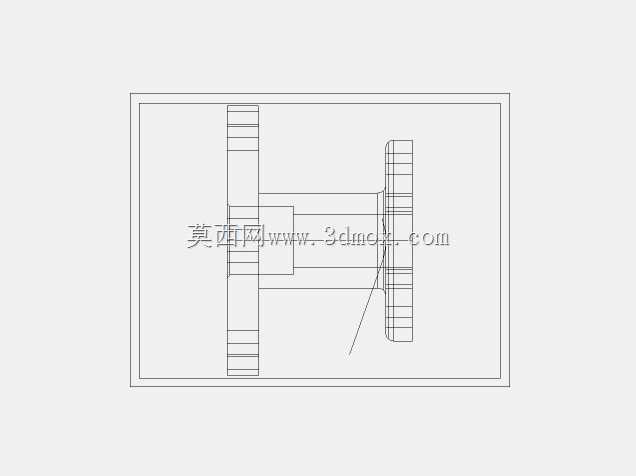

双法兰式管路连接传感安装基座结构

　　这类带双法兰结构的安装基座，常应用在工业流体管路的传感检测点位布设场景中，作为压力、流量类传感元件的承载连接构件，承担介质导流、元件固定、密封承压的多重作用。从结构设计逻辑来看，主体采用中空通腔设计，通腔内径与对接管路的通径保持一致，避免介质流经时出现截面突变引发的流阻增大、紊流冲击问题，通腔内壁的粗糙度控制在适配流体输送的精度区间，减少介质残留与冲蚀磨损。上部的圆形法兰采用周向均匀分布的螺栓孔设计，孔位公差按照管路法兰对接的通用标准设定，可直接匹配同规格的管路法兰或传感元件的安装法兰，法兰端面加工有密封槽位，安装时配合密封垫片即可实现端面静密封，耐受常规工业管路的工作压力。下部的异形安装法兰设置了两个对称的长圆形安装孔，

　　这类孔位设计的核心目的是补偿安装过程中的孔位偏差，不管是现场焊接预埋的安装座存在小范围位置偏移，还是设备机架加工时的孔位公差累积，都可以通过长圆孔的调节余量完成对位安装，不需要二次扩孔返修，大幅降低现场安装的调整难度。整体结构的壁厚设计经过受力校核，在法兰对接的螺栓预紧力作用下，不会出现法兰面翘曲变形，同时在介质工作压力的持续作用下，腔壁的应力分布均匀，没有明显的应力集中区域，可适配常规水、油气、低腐蚀化工介质的输送管路场景。在实际设备配套中，这类基座既可以直接串接在直管段中间，作为在线式检测传感器的安装载体，也可以固定在设备侧壁的预留点位，作为介质引出的检测接口，安装时需要注意法兰对接面的平行度控制，

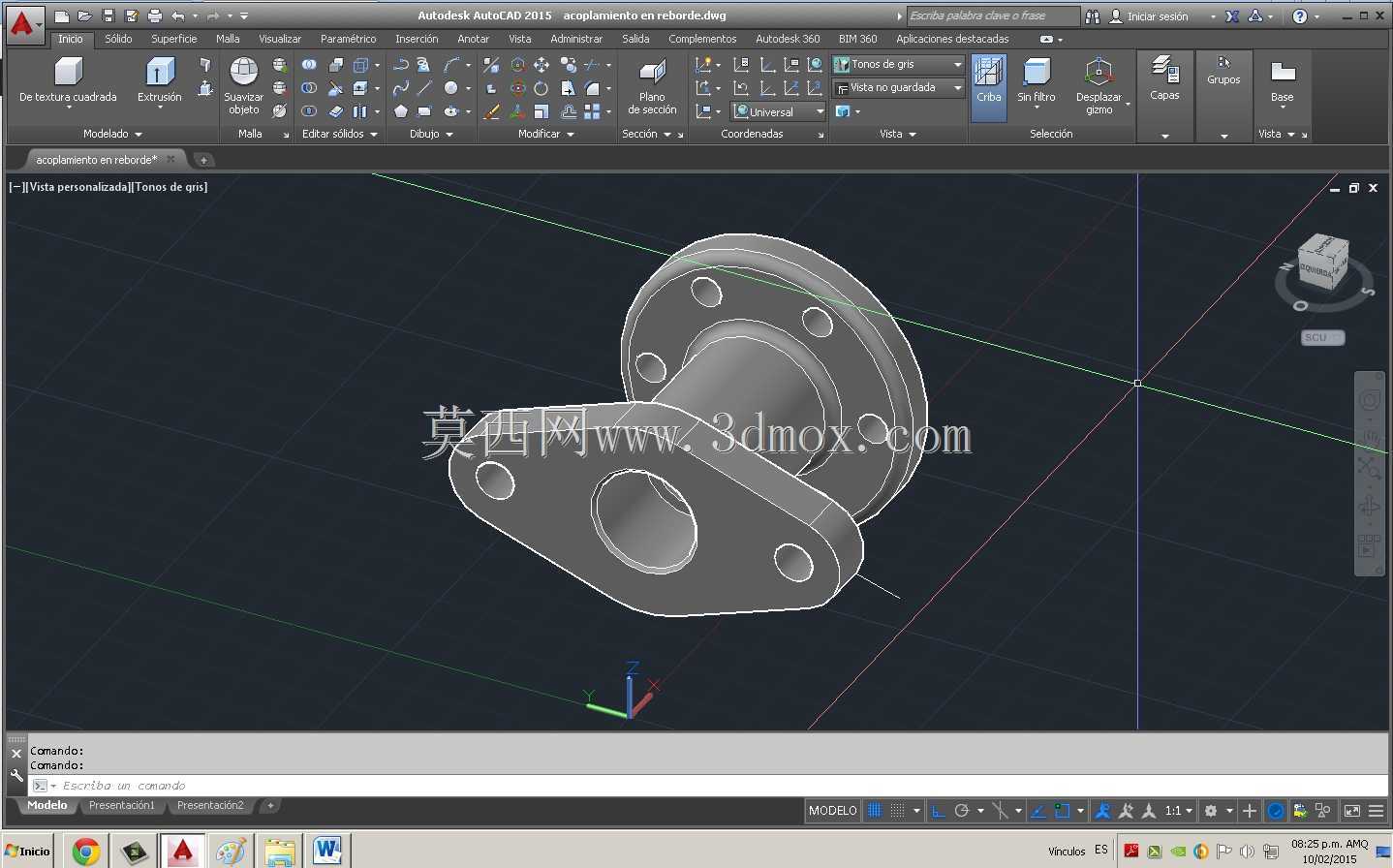

　　避免螺栓预紧时出现偏载导致密封失效，同时下部安装法兰与支撑面之间要加装调平垫片，保证基座的通腔轴线与对接管路的轴线保持同轴，减少管路附加应力对基座的长期作用。从建模细节来看，所有的孔位边缘都做了微小的倒角处理，既可以去除加工毛刺，也能避免安装时密封件被锐边划伤，法兰与主体筒体的连接位置采用圆角过渡，减少焊接加工（如果是金属材质加工件）时的应力集中，也能降低建模过程中的特征断裂风险，对于需要做有限元受力分析的场景，这类过渡圆角的设置也能提升网格划分的质量，让仿真结果更贴近实际受力状态。这类构件的安装边界需要注意，上部法兰对接的元件重量不宜超过基座的悬臂承载上限，如果配套的传感元件重量较大，需要在元件侧额外增加支撑结构，

　　避免长期运行中基座受重载出现变形，导致密封面泄漏；下部安装面的平面度需要达到对应的安装要求，若支撑面存在明显的凹凸不平，会导致基座安装后出现倾斜，直接影响上部对接元件的安装垂直度，甚至引发通腔错位。在不同的应用场景中，这类基座的材质可以根据输送介质的特性调整，输送普通水介质时可采用普通碳钢做防腐处理，输送腐蚀性介质时可更换为不锈钢或工程塑料材质，对应的壁厚参数也需要根据材质的强度特性做对应调整，保证承压能力满足管路的工作压力等级要求。
