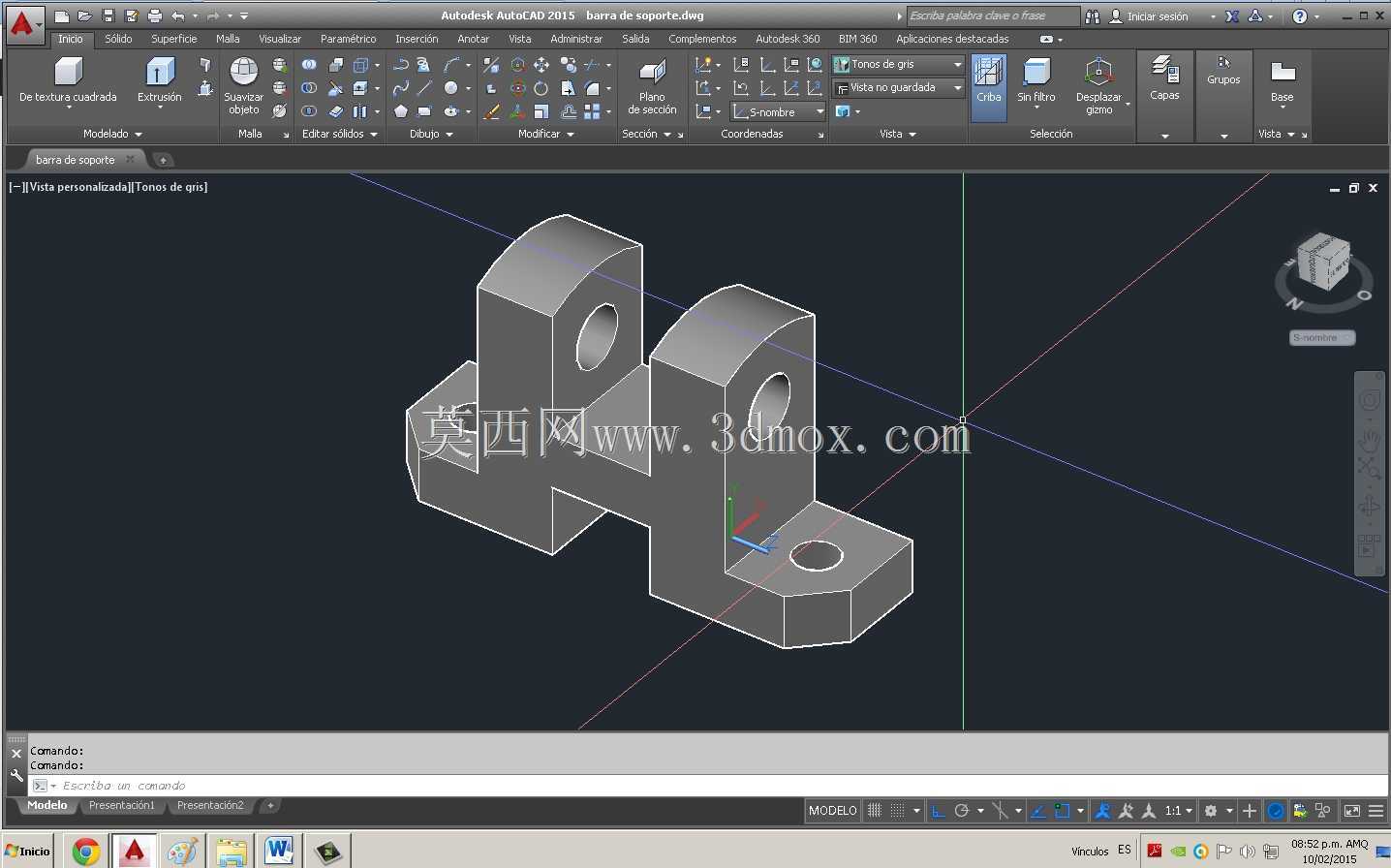

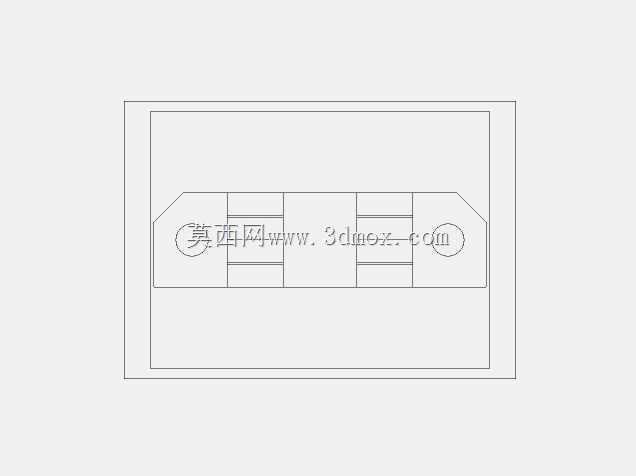

双立耳带安装底座机械支撑连接件

　　这类带双立耳结构的支撑连接件，常出现在轻工输送线、小型自动化检测工位的辅助定位结构中，也可作为小型传感器安装支架的基体部件使用，在需要铰接支撑、轴类零件定位的工位上承担载荷传递与位置固定的作用。从结构设计逻辑来看，底部的平板安装座是整个零件的承载基础，座体上预留的通孔用于穿装螺栓，可将整个零件固定在型材架、设备安装面板或者混凝土预制基座上，安装孔的位置避开了立耳的受力投影区域，避免螺栓预紧力与立耳承受的径向载荷形成应力叠加，降低底座长期受载出现开裂的风险。两个对称布置的立耳是核心功能部位，立耳上的同轴通孔用于穿装铰接销轴、定位轴或者传感器的固定轴，孔位的同轴度公差需要控制在0.02mm以内，才能保证穿装的轴类零件转动顺畅无卡滞，

　　不会出现偏磨导致的零件过早失效。立耳与底座的连接位置做了圆弧过渡处理，没有采用直角衔接的结构，这是因为直角位置在受载时会出现明显的应力集中，在反复交变载荷的作用下很容易萌生疲劳裂纹，圆弧过渡可以将应力峰值降低40%左右，大幅提升零件的抗疲劳性能。从安装边界来看，底座的平面度需要控制在0.05mm以内，保证安装后与安装基面完全贴合，不会出现局部悬空导致的受力不均，立耳的外侧端面与底座侧边的距离预留了足够的扳手操作空间，穿装销轴或者锁紧顶丝时不需要额外避让周边结构，现场装配的便利性较好。零件的整体壁厚设计遵循等强度原则，底座厚度与立耳厚度保持一致，既不会因为局部壁厚过大导致铸造或者机加工过程中出现变形，

　　也不会因为壁厚不足导致承载能力达不到设计要求。在实际应用场景中，这类零件如果用于传感器安装场景，立耳的孔位可以直接穿装传感器的固定轴，底座固定在设备机架上，能够为传感器提供稳定的支撑，避免设备运行过程中的振动导致传感器检测位置偏移，保证检测数据的准确性；如果用于铰接支撑场景，两个立耳之间的空隙可以容纳连杆类零件的端部，穿装销轴后形成转动副，实现机构的摆动动作，这类结构常见于小型翻盖机构、手动定位夹具的转动连接部位。设计过程中需要注意立耳孔的中心线与底座安装面的平行度公差，如果平行度超差，穿装的轴类零件会出现倾斜，导致连杆运动卡滞或者传感器检测角度出现偏差，直接影响整个机构的运行精度。另外零件的棱边都做了小倒角处理，

　　去除机加工产生的毛刺，既可以避免装配过程中划伤操作人员，也能减少应力集中的点位，提升零件的整体可靠性。这类零件的选材通常根据使用场景确定，常规工况下采用普通碳素结构钢即可满足强度要求，在有腐蚀介质的工况下可以选用不锈钢材质，或者在零件表面做镀锌、喷塑处理，提升零件的抗腐蚀能力，延长使用寿命。
