带安装孔位的双法兰连接转接结构件

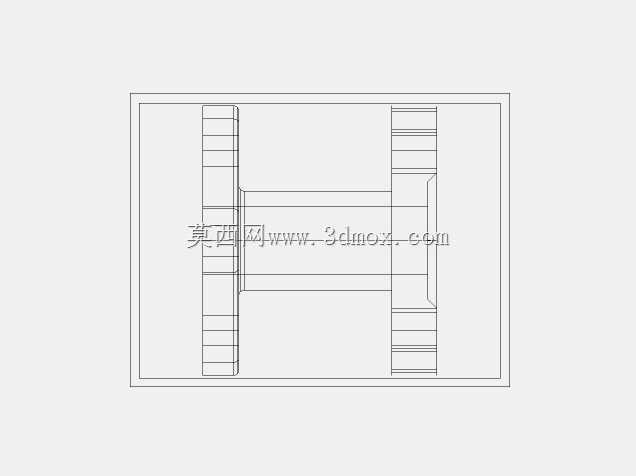

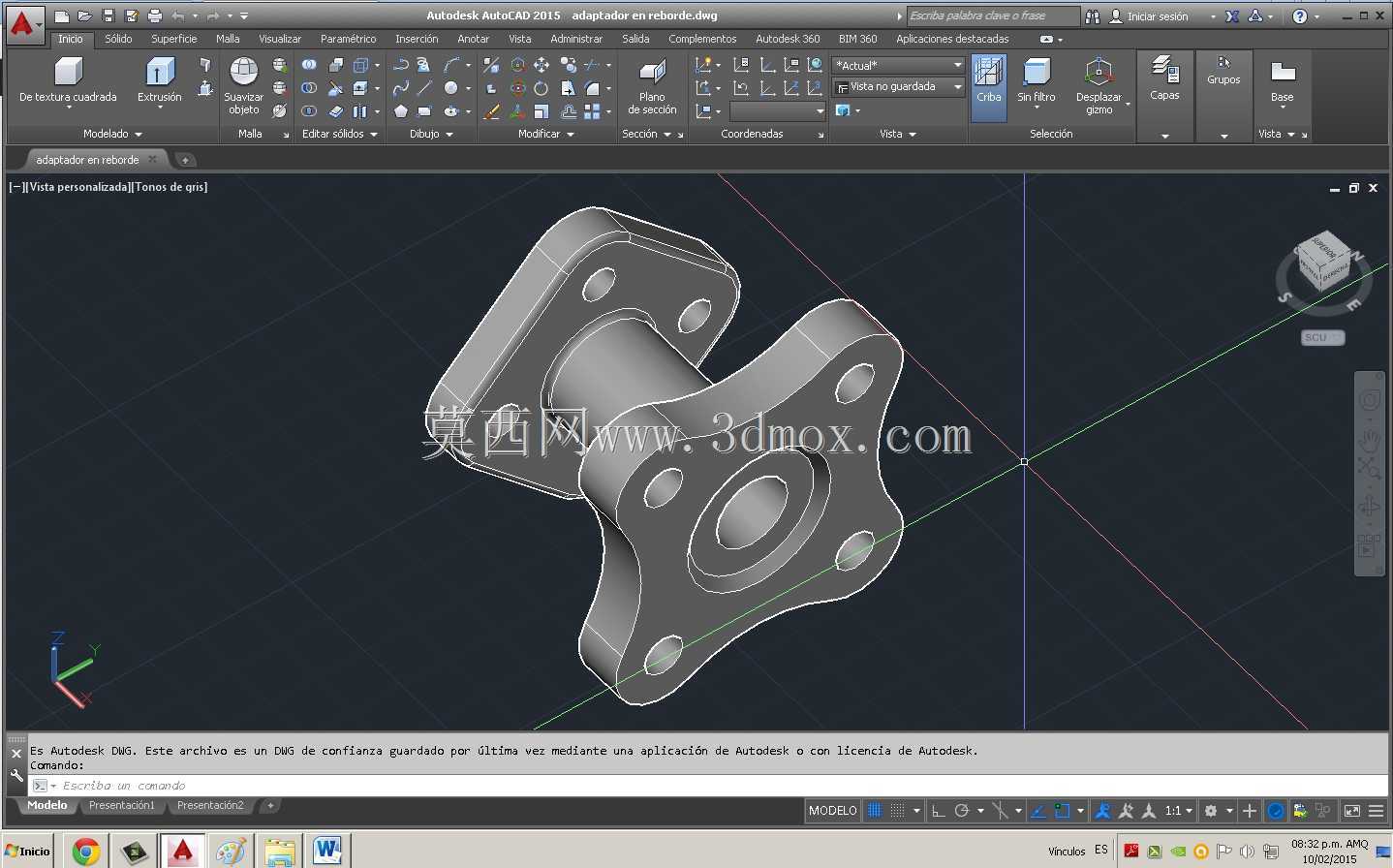

　　这类双法兰转接结构件，常出现在流体输送管路、气动控制回路、小型动力传输单元的衔接位置，核心作用是抵消两端对接部件的安装位偏差，同时保证连接部位的密封可靠性与结构刚性，避免硬对接带来的应力集中问题。从结构设计逻辑来看，两端的法兰面分别做了差异化的孔位布局，一侧是方形法兰带四个对称安装孔，适配方形安装基面的部件对接，比如阀组安装座、泵体出口端这类自带方形安装边的元件；另一侧是近似菱形的法兰面，四个安装孔沿非对称轴线分布，主要适配空间受限场景下的转角对接，不需要额外调整管路走向就能完成错位接口的连通。中间的衔接段做了等径的中空流道设计，内壁没有做变径处理，能最大程度降低流体经过时的压损，对于低压气动回路、

　　润滑脂输送管路这类对压损敏感的场景，这种等径设计能减少紊流产生，降低管路振动与噪音。安装边界方面，方形法兰端的孔位中心距与常见的1寸通径阀组安装尺寸匹配，安装孔直径适配M6规格的紧固螺栓，孔位周边做了0.5mm的沉台设计，螺栓锁紧后端面不会突出法兰面，避免和周边部件产生干涉；菱形法兰端的孔位做了角度偏移，和方形端的孔位形成45度夹角，在狭窄安装空间里不需要转动整个转接件就能完成螺栓锁紧操作，适配设备内部紧凑的布局要求。结构强度设计上，法兰和中间衔接段的过渡位置做了R3的圆角过渡，没有直角锐边，既减少了加工时的应力集中风险，也能避免安装过程中锐边划伤密封件。整个零件的壁厚保持均匀，中空流道的壁厚在3mm左右，既能承受1.

　　6MPa的常规工作压力，也不会因为壁厚过大增加不必要的重量，在小型自动化设备、移动式气动工具这类对重量敏感的设备上，这种轻量化的结构设计能降低整体负载。实际选型使用时，需要注意两端法兰的对接面平面度要求，安装时要在两个对接面之间加装对应通径的密封垫片，螺栓锁紧要采用对角分次锁紧的方式，避免单边受力导致法兰面变形出现泄漏。这类转接件不需要额外做表面处理，常规的碳钢材质做发黑处理就能满足一般工业场景的防锈要求，如果是用在有腐蚀性介质的管路中，可以更换为不锈钢材质加工，结构尺寸不需要做调整就能直接替换。在三维建模过程中，这类零件要重点保证安装孔的位置度公差，尤其是两端法兰的孔位同轴度、法兰面和流道轴线的垂直度，这些形位公差如果超差，

　　安装时会出现螺栓无法穿入、对接面密封不严的问题。建模时可以先绘制中间流道的回转体基础轮廓，再分别拉伸两端的法兰结构，最后切除安装孔、做过渡圆角，整个建模过程要注意特征的先后顺序，避免出现特征失败的问题，同时要预留好加工余量，尤其是法兰端面的加工余量，保证后期机加工后能达到平面度要求。
