曲柄滑块式直线往复驱动连杆机构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612299
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构
  • 曲柄滑块式直线往复驱动连杆机构

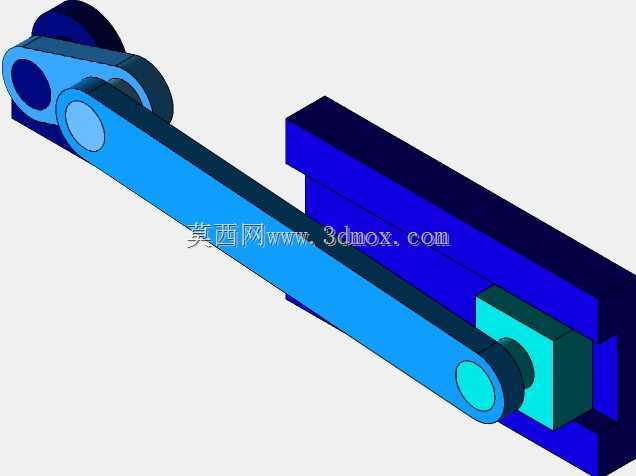

  这套曲柄滑块传动结构,核心是把旋转轴的圆周运动,直接转化为滑块的直线往复输出,在各类需要直线往复动作的设备里都能见到它的身影,从轻工包装设备的推料工位,到自动化产线的短行程移位机构,再到小型冲压设备的执行端,这类结构因为传动可靠、加工成本可控,一直是机械结构设计里的经典构型。

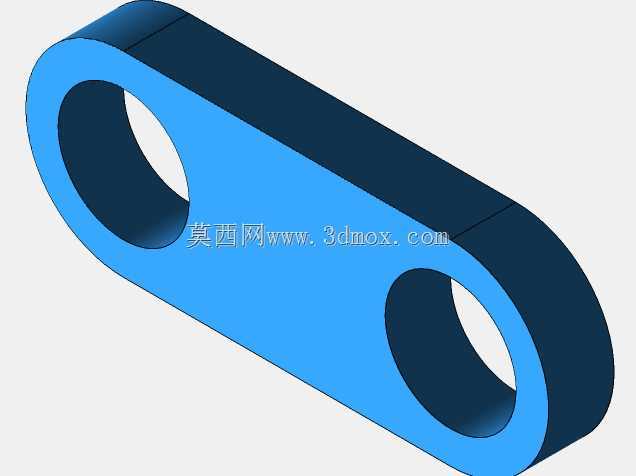

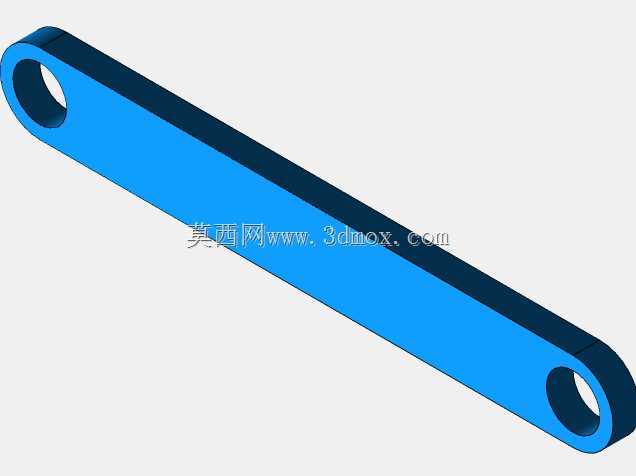

  从结构布局来看,整套组件分为三个核心部分:输入端的曲柄回转座、中间的传动连杆、输出端的直线滑块与导向基座。曲柄端的安装孔是整组机构的动力输入位,设计时预留了标准的轴配合公差,可直接与驱动电机的输出轴、或者减速箱的动力输出端对接,回转座的厚度做了加厚处理,避免高速往复运动时出现曲柄偏摆,保证回转精度。中间的连杆两端都采用了铰接结构,靠近曲柄端的铰接副预留了足够的摆动间隙,不会因为加工公差导致运动卡滞,靠近滑块端的铰接轴与滑块端面做了贴合定位,传动过程中连杆的受力始终沿杆身轴线方向,能最大程度降低侧向分力带来的磨损。

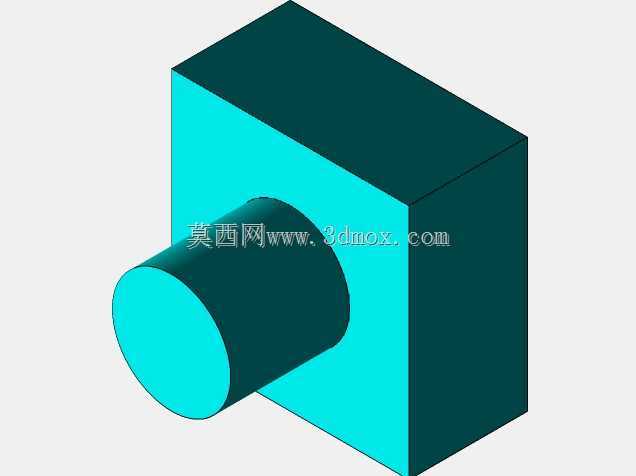

  输出端的滑块嵌在导向基座的滑槽内,滑槽的宽度与滑块做了间隙配合,既能保证滑块顺畅滑动,又不会出现横向窜动。导向基座的安装面做了平整处理,预留了螺栓固定的沉孔位,实际安装时可以直接固定在设备的安装平板上,不需要额外做适配加工。设计这套结构的时候,特意把曲柄的回转半径、连杆长度做了匹配计算,滑块的行程刚好是曲柄回转直径的长度,运动过程中不存在死点卡滞的问题,不管是顺时针还是逆时针驱动,都能顺畅完成全行程的往复动作。

  从实际使用的场景来说,这类结构不需要额外的直线导轨、丝杠这类高精度导向部件,仅靠机加工的滑槽就能满足中低精度的直线传动需求,非常适合用在对成本敏感、往复频率中等、负载不大的工位上。比如包装线上的纸盒推送动作,用这套结构就能直接完成,驱动端接一个普通的减速电机,不需要复杂的控制程序,电机持续转动就能带动滑块做稳定的往复推送,维护起来也很简单,只需要定期给铰接点加注润滑脂,就能保证长期运行的可靠性。

  建模的时候对各个配合面做了细节还原,铰接位置的轴肩、挡圈槽都有体现,导向滑槽的倒角、安装沉孔的深度也按照实际机加工的标准做了设置,导入三维软件后可以直接做运动仿真,验证不同转速下的机构运动轨迹,也能直接导出工程图用于生产加工。需要注意的是,这套结构的滑块侧向受力能力有限,如果实际使用时滑块端需要承受较大的垂直于运动方向的负载,就需要额外加装导向轴来辅助承载,避免滑槽出现偏磨导致机构卡滞。另外曲柄端的动平衡也做了适配,回转中心到曲柄配重块的重量经过匹配,高速运转时不会出现过大的振动,能适配最高每分钟三百次左右的往复动作,完全能满足大部分通用设备的工位需求。

  从安装边界来看,整套机构的横向占用空间是固定的,最大外伸尺寸出现在滑块运动到最外端的位置,设计设备布局的时候只需要预留出滑块全行程的空间,加上曲柄回转的半径范围,就能确定整套机构的安装占位,不会和周边的其他部件产生运动干涉。连杆的杆身做了等截面设计,受力均匀,长期往复运动也不会出现杆身变形的问题,铰接位置的销轴可以采用标准的圆柱销,磨损后直接更换即可,不需要整体更换组件,后期维护成本很低。
