小型有刷直流驱动电机结构设计

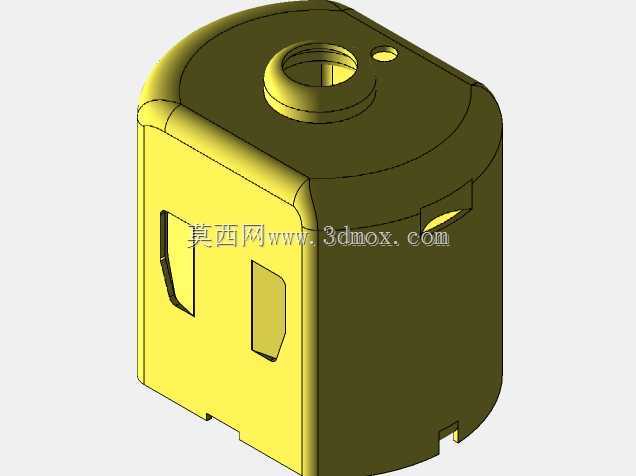

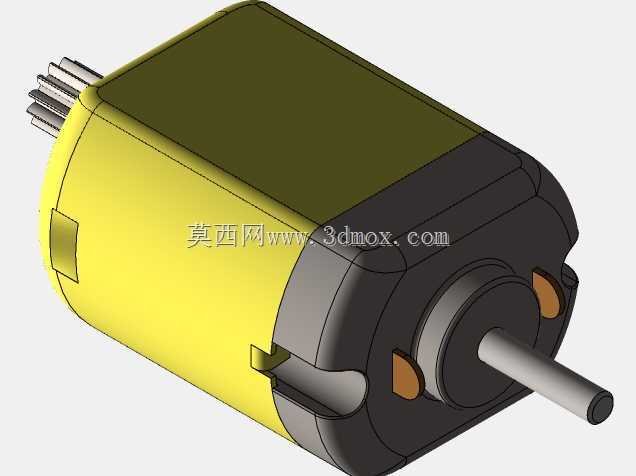

　　在民用消费电子、小型教具、车载执行机构这类对动力输出体积要求严苛的场景里，这类小型直流电机是应用占比极高的动力元件，不同于大功率工业电机的厚重结构，这类小尺寸电机的设计核心是在有限的壳体空间内，平衡扭矩输出、运转稳定性与安装适配性。从结构设计逻辑来看，这款电机采用经典的扁圆形机壳搭配侧置输出轴的布局，机壳主体采用冲压成型的金属壳体，表面做了氧化着色处理，既可以形成闭合的磁路减少磁损，也能为内部的转子、碳刷组件提供足够的结构防护，避免日常使用中的磕碰、粉尘侵入影响运转寿命。机壳侧面预留的两个弹性卡扣是设计中兼顾装配效率与维护性的细节，不需要额外螺丝固定，就可以将端盖与机壳牢牢卡合，生产线上可以实现快速压装，后期如果需要更换碳刷维护，

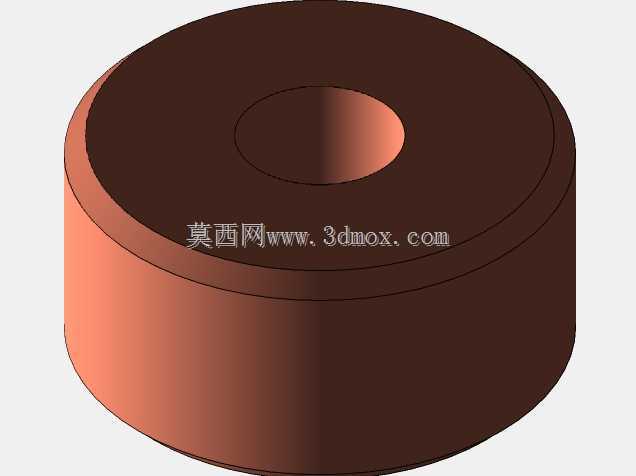

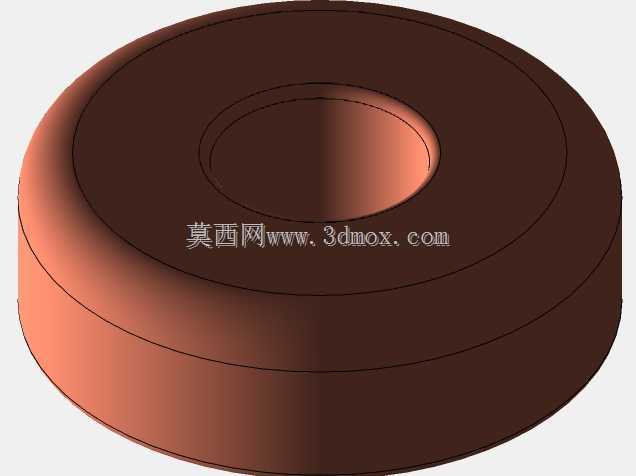

　　也可以通过撬开卡扣快速拆解，不需要破坏壳体结构。输出端的金属轴采用台阶式设计，轴伸端的直径经过精密公差控制，可以直接适配小模数齿轮、塑料带轮这类传动零件，轴根位置的轴承嵌装在端盖的轴承座内，既可以承受径向的传动负载，也能限制转子的轴向窜动，避免运转过程中转子与磁瓦发生刮蹭。机壳尾部的多极插片式接线端，是为了适配PCB板直插安装的场景设计的，不需要额外焊接导线，直接将插片对准电路板上的焊孔过波峰焊就可以完成电气连接，大幅减少终端产品的装配工序。从安装边界来看，这款电机的整体外轮廓为类方圆形，最大外径控制在常见的小型电机安装位尺寸范围内，机壳上的两个定位凸台可以直接卡入安装支架的定位槽内，不需要额外做周向防转结构，

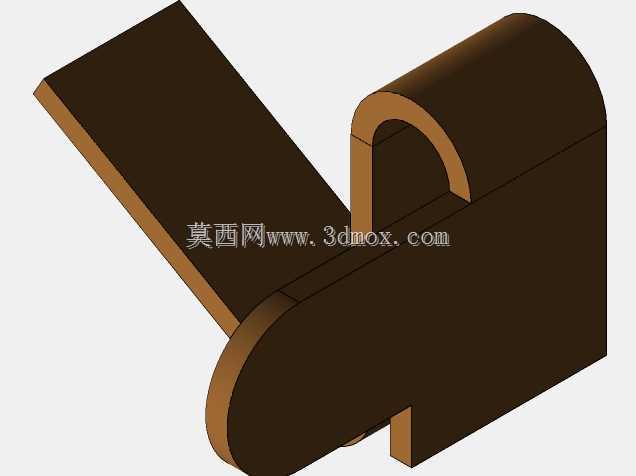

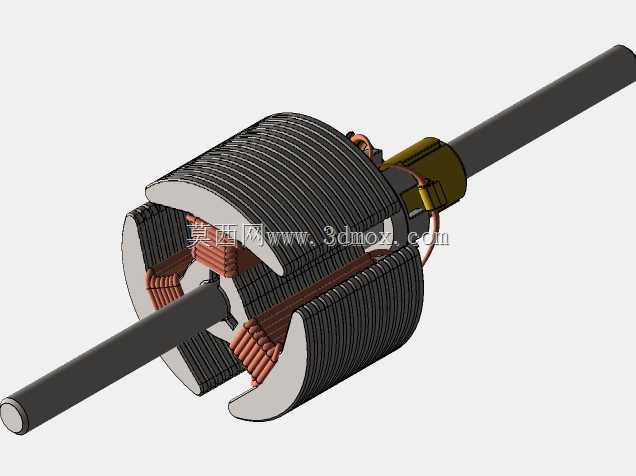

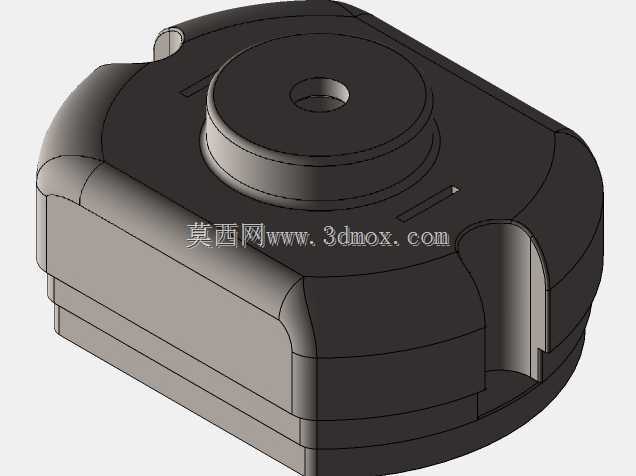

　　输出轴的中心高与常见的小型玩具、车载小执行机构的安装位完全匹配，选型时不需要额外修改安装支架的结构。内部结构上，转子采用叠压硅钢片绕线结构，磁瓦贴装在机壳内壁，碳刷组件固定在尾端盖上，与转子上的换向器持续接触供电，这种成熟的结构方案可以保证在3-12V的常见供电电压下，输出稳定的转速与扭矩，既可以直接驱动小负载的转动部件，也可以搭配减速齿轮组实现大扭矩低转速的输出。在实际选型应用中，这类电机常被用在汽车内饰的风门执行器、教学实验的小型传动装置、消费电子的小型驱动机构里，设计时特意将机壳的棱角做了圆角过渡，避免安装时刮伤周边的线束或者塑料结构件，端盖上的两个半圆形缺口是为了避让安装位的定位柱设计的，装配时可以快速识别安装方向，

　　避免装反导致接线端位置错位。不同于伺服电机的复杂编码结构，这款有刷直流电机的结构简单，成本可控，对驱动电路的要求极低，只需要简单的H桥电路就可以实现正反转控制，非常适合对成本敏感、控制逻辑简单的应用场景。建模过程中，对机壳的卡扣形变余量、轴承与端盖的过盈配合量、碳刷与换向器的接触压力都做了参数化设定，修改安装尺寸或者输出参数时，只需要调整对应参数就可以快速生成衍生型号，不需要重新绘制整体结构。
