麦加尼斯科体系行星轮系传动结构

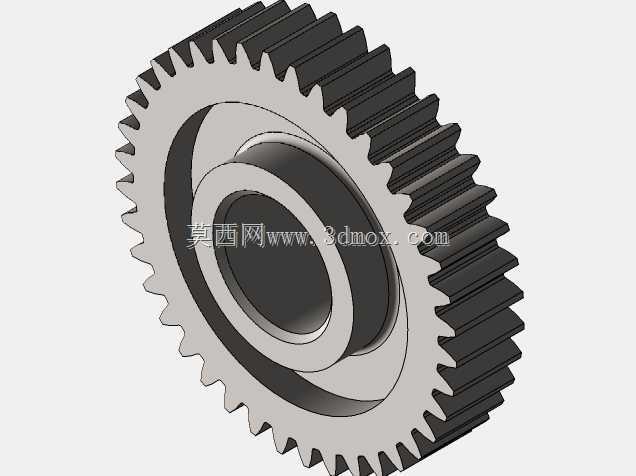

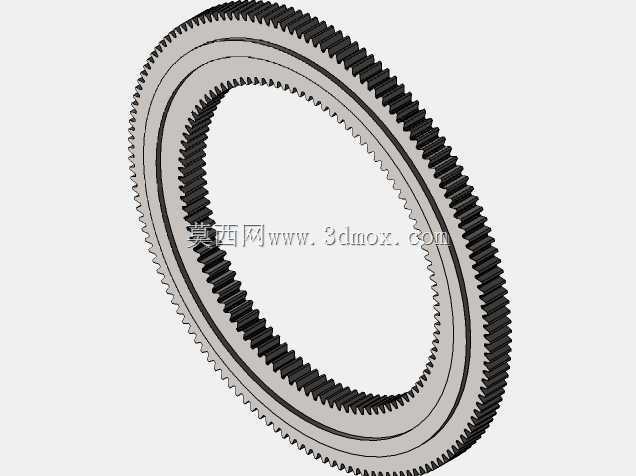

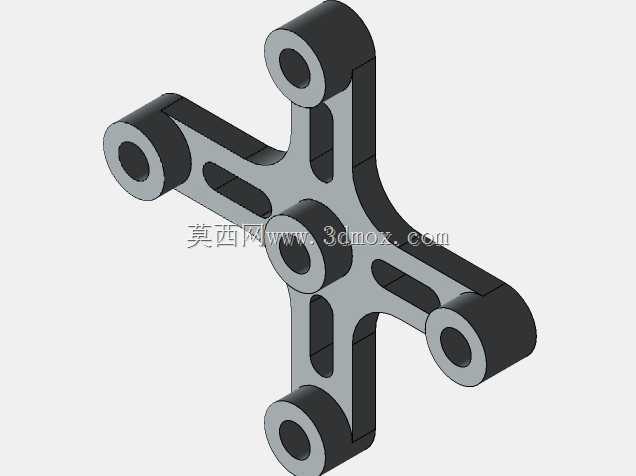

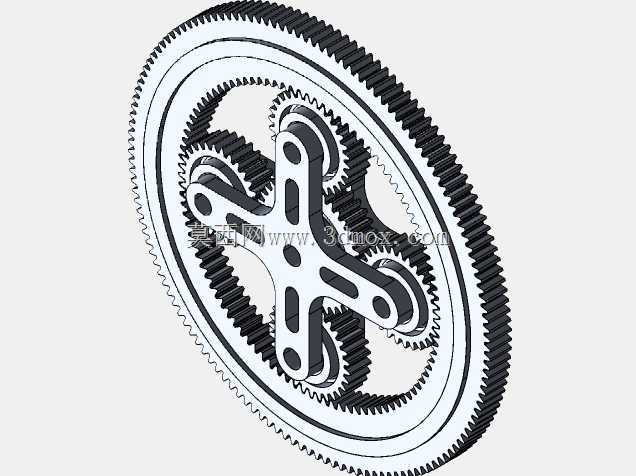

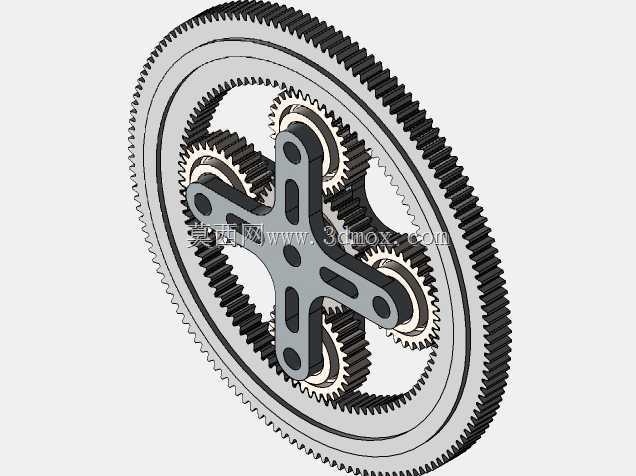

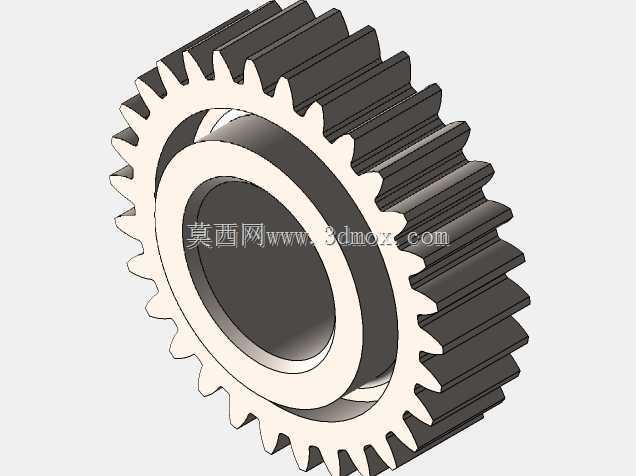

　　这套轮系结构的设计初衷是复刻麦加尼斯科体系下天文演示装置的核心传动逻辑，区别于常规工业行星减速轮系，它的传动比匹配完全围绕天体运行的相对转速比例设定，而非工业场景下的固定减速输出需求。从结构布局来看，整套轮系采用同轴多层嵌套设计，最外侧为大模数内齿圈，齿圈内侧沿周向均匀布置四个行星齿轮，中心位置设置太阳轮作为动力输入或者转速基准输出端，十字形的行星架作为行星轮的承载构件，四个安装轴孔分别对应四个行星轮的回转中心，行星架上开设的长圆形减重孔并非随意设置，孔位的分布完全经过动平衡校核，避免多层轮系同步运转时出现偏载振动。

　　在实际应用场景中，这类轮系结构多用于科普类天文演示装置的核心传动单元，通过不同层级齿轮的齿数配比，模拟天体运行的相对运动关系，相比带传动、链传动等其他传动形式，齿轮啮合传动的传动比精度更高，不会出现打滑丢转的问题，能够长期保持演示过程中各部件的转速比例准确，不会因为长期运行出现演示偏差。从功能特性上看，这套轮系同时具备减速和运动合成两种功能，当固定外侧内齿圈时，太阳轮输入、行星架输出可获得大减速比，当放开内齿圈的固定约束时，三个运动构件可形成差动轮系效果，能够同时输入两个运动合成一个输出，刚好匹配天文演示中需要同时模拟多个天体不同转速公转的需求。

　　设计过程中，所有齿轮的齿形都采用标准渐开线圆柱直齿，齿顶高系数、顶隙系数都取通用标准值，方便加工时采用标准滚刀、插齿刀完成加工，不需要定制特殊刀具，降低加工制造成本。齿轮的啮合侧隙控制在0.05-0.1mm区间，既保证运转过程中不会因为热膨胀出现卡齿，又能将回程误差控制在演示装置允许的范围内，不会出现明显的传动空程。行星架的十字臂截面采用等强度设计，靠近中心轴的位置截面厚度更大，向行星轮安装轴位置逐渐过渡减薄，在保证结构刚度的前提下尽可能降低整体重量，减少转动惯量，让手动驱动演示时的操作手感更轻盈。

　　安装边界方面，整套轮系的轴向定位依靠中心轴的轴肩和端盖完成，外侧内齿圈的外圆设置有定位止口，可直接嵌入演示装置的基座安装孔内，止口与安装孔采用H7/h6间隙配合，装配时不需要额外调整即可保证内齿圈与中心太阳轮的同轴度，同轴度公差控制在0.02mm以内，避免因为同轴度偏差导致行星轮啮合时出现偏载，造成局部齿面磨损加剧。行星轮与安装轴之间设置有滑动轴承衬套，衬套采用自润滑铜合金材质，长期运转不需要额外加注润滑脂，适配科普展示装置长期免维护的使用需求。轮系的轴向总厚度经过紧凑化设计，所有齿轮的端面都保持齐平，没有突出的结构件，可直接在外侧安装透明防护盖板，既不影响观察内部轮系的运转状态，又能避免灰尘进入啮合区域，也能防止参观者触碰运转的齿轮造成安全隐患。

　　从结构细节来看，行星架上的行星轮安装孔位置度公差控制在0.015mm以内，保证四个行星轮能够同时与太阳轮、内齿圈均匀啮合，不会出现单个行星轮承载过大的问题，载荷能够均匀分配到四个行星轮上，提升整套轮系的承载能力和使用寿命。所有齿轮的齿端都做了0.2mm的倒角处理，装配时更容易导入啮合位置，也能去除齿端的加工毛刺，避免运转过程中毛刺脱落进入啮合区域造成齿面划伤。这套轮系的传动比经过精确计算，四个行星轮的齿数完全一致，太阳轮与内齿圈的齿数比严格匹配演示所需的转速比例，运转过程中行星架的输出转速与太阳轮输入转速保持固定比值，能够准确复现设计预期的相对运动关系，不会出现转速偏差。
