内燃机三拐整体式曲轴结构三维数模

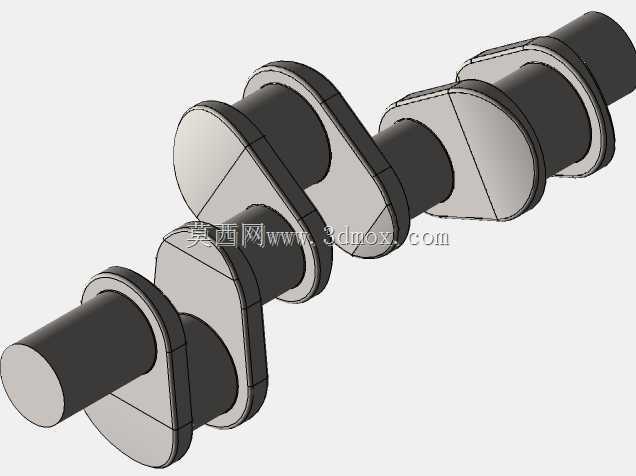

　　该模型对应的实体零件为直列三缸内燃机配套的整体式曲轴，是内燃机曲柄连杆机构的核心传动部件，主要承担活塞往复运动与旋转运动的转换功能，将活塞做功行程传递的推力转化为扭矩向外输出，同时驱动配气机构、机油泵、水泵等发动机附属部件运转。从实际应用场景来看，这类三拐曲轴多用于小排量三缸汽油发动机、小型柴油发电机组、农用机械动力单元、微型工程机械动力总成中，相比四缸曲轴长度更短、整机布置更紧凑，适配对动力总成体积有严格限制的设备场景。

　　从结构设计思路来看，该曲轴采用整体锻造式结构设计，三个曲柄销互成120°夹角布置，能够保证三缸机做功间隔角均匀，各缸做功行程依次错开，有效降低曲轴运转过程中的扭矩波动，提升动力输出平顺性。模型完整还原了曲轴的各段结构：两端的主轴颈用于与缸体主轴承座配合，承担曲轴的径向支撑，轴颈表面设计为高精度圆柱面，预留了轴承安装的配合公差，实际生产中该部位会经过高频淬火与精磨处理，保证耐磨性能与配合精度；三个曲柄销用于连接连杆大头，与主轴颈保持平行度公差要求，曲柄臂采用椭圆形优化截面，在保证结构强度的前提下尽可能降低曲柄旋转产生的离心惯性力，平衡块与曲柄臂一体化设计，用于抵消曲轴旋转时曲柄销与连杆大头产生的离心力，减少主轴承的载荷冲击，降低发动机运转振动。

　　从安装边界与尺寸适配角度，该曲轴的轴向定位依靠中间主轴颈两侧的止推面实现，安装时需要保证主轴颈与主轴承孔的同轴度公差，各段轴颈的圆角过渡位置采用大圆角设计，避免应力集中导致的曲轴疲劳断裂，实际装配中需要在轴颈表面预留合适的油膜间隙，保证压力润滑时机油能够形成完整油膜，降低运转磨损。曲轴的自由端预留了皮带轮、正时齿轮的安装轴段与键槽位置，动力输出端设计有法兰连接结构，用于与飞轮总成连接，传递输出扭矩。

　　建模过程中严格遵循机械设计的公差配合逻辑，各轴段的同轴度、圆柱度、平行度形位公差均按照内燃机曲轴设计规范设定，曲柄臂的厚度、平衡块的配重轮廓均经过惯性力平衡校核，能够直接用于曲柄连杆机构的运动仿真、干涉检查，也可作为发动机整机装配的配套零件使用，帮助设计人员快速完成动力总成的布置校核，验证曲轴与缸体、连杆、活塞等周边零件的装配间隙，避免实际生产中出现运动干涉问题。这类曲轴在实际使用中需要承受交变的弯曲载荷与扭转载荷，因此结构设计时在应力集中的轴颈圆角位置做了强化处理，模型中也完整还原了该位置的圆角特征，能够用于有限元分析的前处理环节，辅助工程人员完成曲轴的强度校核与疲劳寿命分析。
