内燃机活塞连杆组件结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612305
  • 内燃机活塞连杆组件结构三维设计
  • 内燃机活塞连杆组件结构三维设计
  • 内燃机活塞连杆组件结构三维设计
  • 内燃机活塞连杆组件结构三维设计
  • 内燃机活塞连杆组件结构三维设计

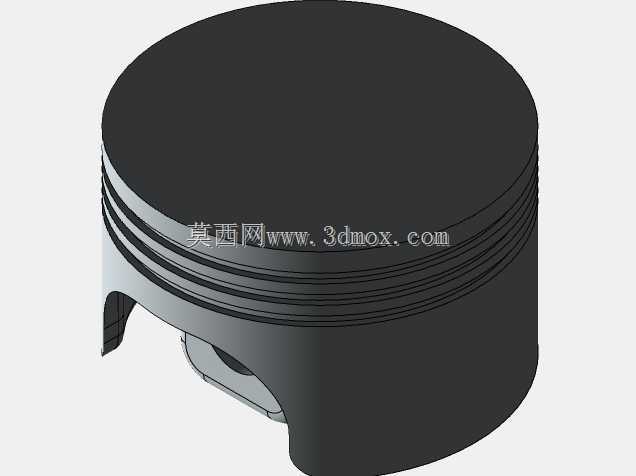

  这套活塞连杆组件的三维结构,核心服务于往复式内燃机的动力转换环节,是把燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心执行部件,日常在乘用车动力总成、小型通用发电机组、农用机械动力单元里都能见到它的身影,但凡涉及奥托循环、狄塞尔循环的内燃动力设备,都离不开这套组件的可靠运行。从实际工况出发做结构设计的时候,首先要考量的是活塞头部的热负荷承载能力,顶部的平面直接接触燃烧室里上千摄氏度的高温燃气,所以头部设计了三道环槽,最上方两道用来安装气环,密封燃烧室的高压燃气避免窜入曲轴箱,最下方一道用来安装油环,刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧。环槽的轴向尺寸公差控制得比较严格,间隙过大会导致环组泵油效应加剧,

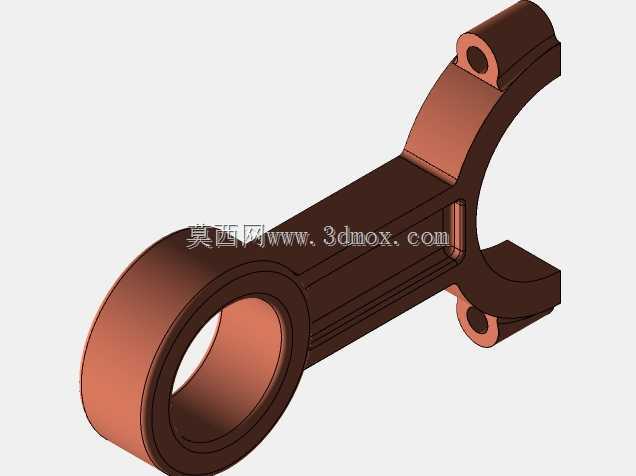

  间隙过小则会在热膨胀状态下出现卡滞,引发拉缸故障。活塞裙部的型线没有做成正圆形,而是设计成了椭圆变截面结构,这是因为活塞在工作状态下受热不均匀,销座方向的金属堆积更多,热膨胀量更大,冷态下的椭圆结构可以保证热态下裙部和气缸壁保持均匀的配合间隙,避免出现敲缸或者抱缸的问题。和活塞销配合的销座部位做了加强筋过渡,因为燃气爆发的冲击力全部通过销座传递到活塞销,再传导到连杆小头,这个位置的应力集中如果处理不好,很容易在高频交变载荷下出现疲劳裂纹。配套的连杆采用了分体式大头设计,斜切口的剖分面可以保证连杆组件能够顺利从气缸孔中穿入装配,连杆盖和杆身之间通过定位结构精准对位,避免装配错位导致的轴瓦偏磨。连杆大头的内孔用来安装轴瓦,

  和曲轴的连杆轴颈配合,把活塞的往复直线运动转化为曲轴的旋转运动,杆身的截面做成了工字形,在保证结构强度和刚度的前提下尽可能降低往复运动的惯性质量,减少发动机高转速工况下的惯性载荷冲击。做三维建模的时候,需要重点核对几个安装边界尺寸:首先是活塞的总高度,这个尺寸直接决定了发动机的压缩比余隙,过高会导致燃烧室容积变小压缩比超标,过低则会导致压缩比不足动力输出下降;其次是活塞销孔的中心到活塞顶部的尺寸,这个尺寸链直接关联到发动机的点火提前角匹配;还有连杆大小头孔的中心距,这个参数决定了发动机的冲程长度,直接影响整机的排量和扭矩输出特性。另外活塞环槽的宽度、深度,活塞销的直径,连杆大头的孔径和宽度,都需要和对应的气缸套、曲轴、活塞环、

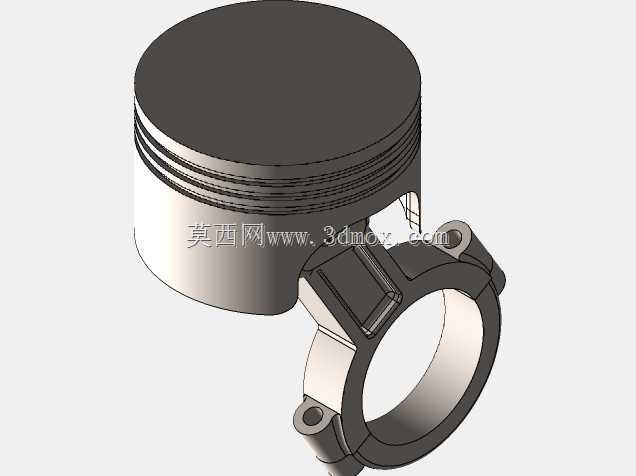

  活塞销等周边零部件做干涉检查,尤其是在活塞运行到上止点和下止点的极限位置时,要确认活塞头部不会和气门发生碰撞,连杆大头不会和曲轴平衡块、气缸体下部发生运动干涉。实际选型应用的时候,还要结合发动机的标定转速、爆发压力来调整组件的材质和结构参数,高转速发动机需要尽可能降低活塞连杆组的往复质量,会采用更薄的裙部结构和轻量化的连杆设计,而大扭矩的柴油发动机则需要强化销座和连杆杆身的结构强度,承受更高的燃气爆发压力。这套三维模型完整还原了组件的装配关系,包括活塞和连杆的连接方式、活塞销的安装位置、连杆盖的锁紧结构,在做发动机整机装配模拟、运动仿真、有限元应力分析的时候都可以直接调用,能够直观展示往复运动过程中各个部件的相对位置变化,帮助设计人员提前排查结构干涉、应力集中等潜在问题,缩短动力总成的开发验证周期。
