青铜碳纤维仿涡轮增压器密封环组件

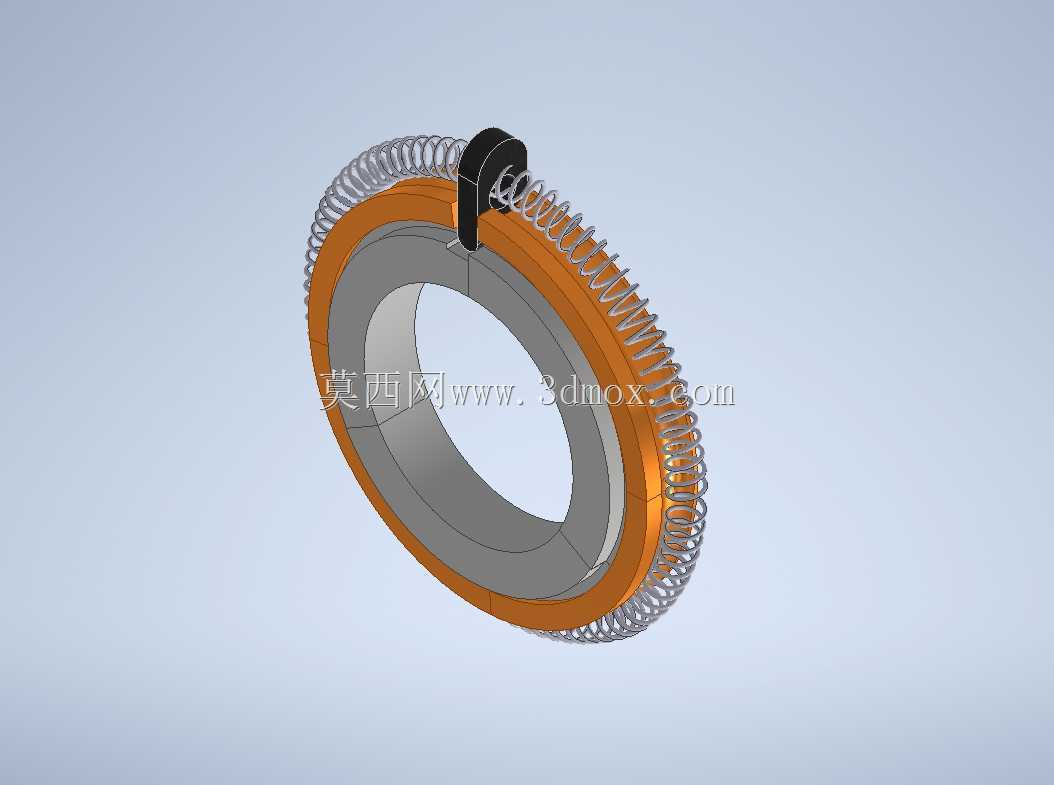

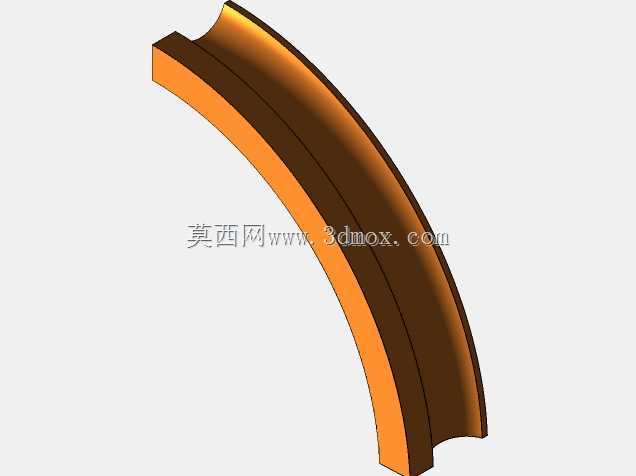

　　在车用内燃机、小型航空活塞发动机以及高性能改装动力单元的进排气系统中，涡轮增压器的密封与预紧组件直接决定了增压腔室的气密性与长期运行可靠性，本次呈现的环形组件正是针对小口径涡轮增压器旁通密封环节开发的配套结构，整体采用环形基体搭配周向螺旋弹簧与外置卡扣的组合形式，区别于传统铸铁密封环的厚重结构，设计阶段优先考虑了高转速工况下的离心力耐受与热膨胀补偿需求。从结构功能来看，环形基体的内层采用高耐磨青铜材质精加工而成，内孔面预留了0.02mm的珩磨余量，可直接与增压器涡轮轴的轴颈部位形成滑动摩擦副，青铜材质本身的自润滑特性能够在冷启动机油未完全建立油压的阶段，避免轴颈与密封环出现干磨拉伤；基体外侧包覆的碳纤维复合层主要承担热阻隔作用，

　　涡轮端工作时的排气温度最高可达750℃，碳纤维层的低热传导率能够阻断热量向外侧弹簧组件传递，避免弹簧长期处于高温环境出现应力松弛失效。周向布置的圆柱螺旋弹簧采用等节距设计，自由状态下弹簧圈与青铜基体的外圆槽完全贴合，安装时弹簧被压缩至工作长度后，能够为整个密封环提供均匀的径向抱紧力，确保在增压器转速从怠速的1万转/分钟飙升至额定工况的12万转/分钟过程中，密封环始终贴紧轴颈表面，不会因为离心力作用出现密封间隙增大导致的机油窜入进气道问题；弹簧端部的黑色卡扣采用耐高温PA46材质注塑成型，卡扣的卡槽深度恰好卡住弹簧的两个端头，避免弹簧在长期振动工况下出现端头松脱、弹出的故障，卡扣外侧的定位凸台可嵌入增压器中间体对应的定位槽内，

　　限制整个密封组件的周向转动，防止弹簧与基体出现相对磨损。从安装边界来看，整个组件的轴向宽度控制在18mm，外圆最大直径为126mm，内孔配合直径为82mm，能够直接适配主流的1.5T-2.0T排量小口径涡轮增压器的中间体密封槽安装位，不需要对原有中间体的结构进行二次加工；安装时仅需要将弹簧预压缩后卡入卡扣，再将整个组件推入密封槽即可，相比传统的多片叠合式密封环，安装效率提升40%以上，且不存在叠片错位导致的密封失效风险。设计阶段还针对不同工况做了适配优化，针对高原低气压环境下使用的增压器，特意调整了弹簧的线径与预紧力，将径向抱紧力提升15%，避免低气压环境下密封面的比压不足导致的漏气问题；针对赛用高增压工况，

　　碳纤维复合层的厚度从2mm增加至3mm，进一步提升热阻隔能力，避免弹簧温度超过300℃出现弹性衰减。整个结构的受力路径经过多轮仿真验证，径向抱紧力通过青铜基体均匀分布在整个圆周接触面上，不会出现局部应力集中导致的轴颈偏磨，弹簧的应力集中点位于两端弯钩处，仿真计算的最大应力为520MPa，低于弹簧钢65Mn的屈服强度，满足1000小时耐久运行的强度要求；碳纤维层与青铜基体之间采用高温环氧树脂粘接，粘接面做了滚花处理，粘接强度在300℃环境下仍能保持12MPa以上，不会出现分层脱落问题。在实际台架测试中，该组件在全负荷工况下的漏气量仅为传统铸铁密封环的32%，机油消耗量降低27%，在经历100次冷热冲击循环后，弹簧的预紧力衰减率不足3%，密封性能未出现明显下降，能够覆盖民用车辆、小型通航动力、改装赛车等多个场景的涡轮增压器密封需求，建模过程中所有配合面均按照实际加工公差进行建模，可直接用于增压器的装配干涉检查、工况模拟仿真以及加工工艺编制。
