JOY COOPER离心式压缩机润滑油补充结构

　　该结构为JOY COOPER系列离心式压缩机配套的润滑油补充组件，在工业流体压缩场景中承担着关键的润滑介质补给功能，广泛应用于石化、冶金、空分等需要连续压缩气体的生产工况。从实际运行逻辑来看，离心式压缩机长期处于高转速、连续运转状态，转子轴承、密封组件等运动副的润滑损耗不可避免，一旦润滑油位低于安全阈值，会直接引发轴承干磨、振动超标、密封失效等连锁故障，这套补充结构正是为了在设备不停机的工况下完成润滑油的定量补给，保障压缩机组的连续运行稳定性。

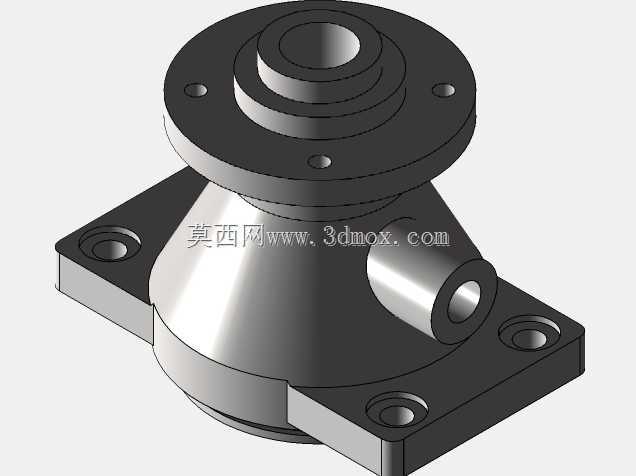

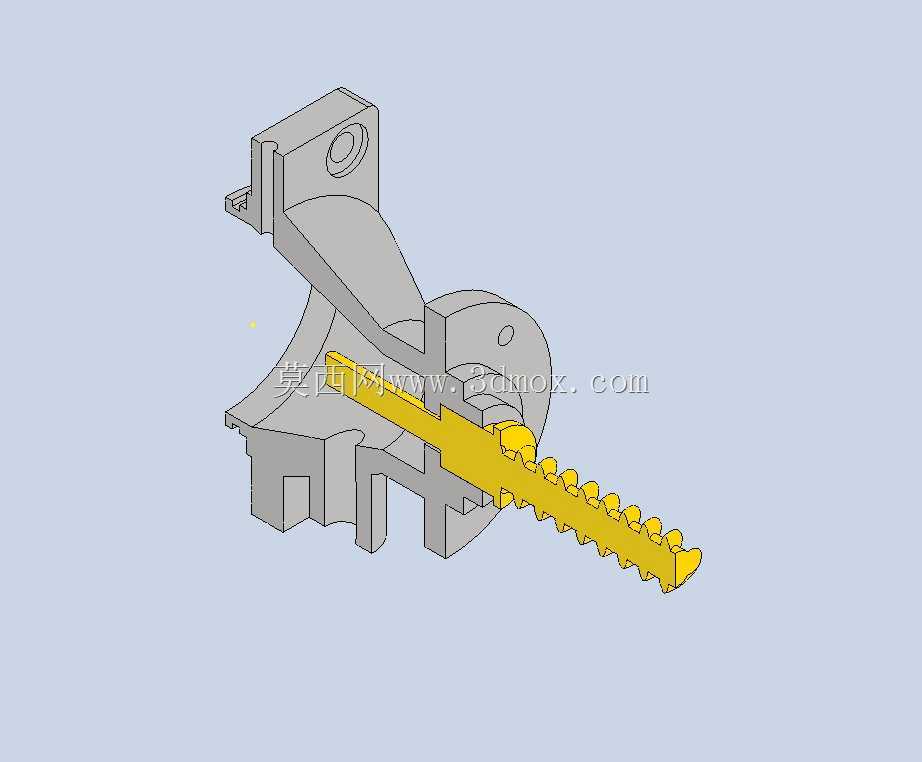

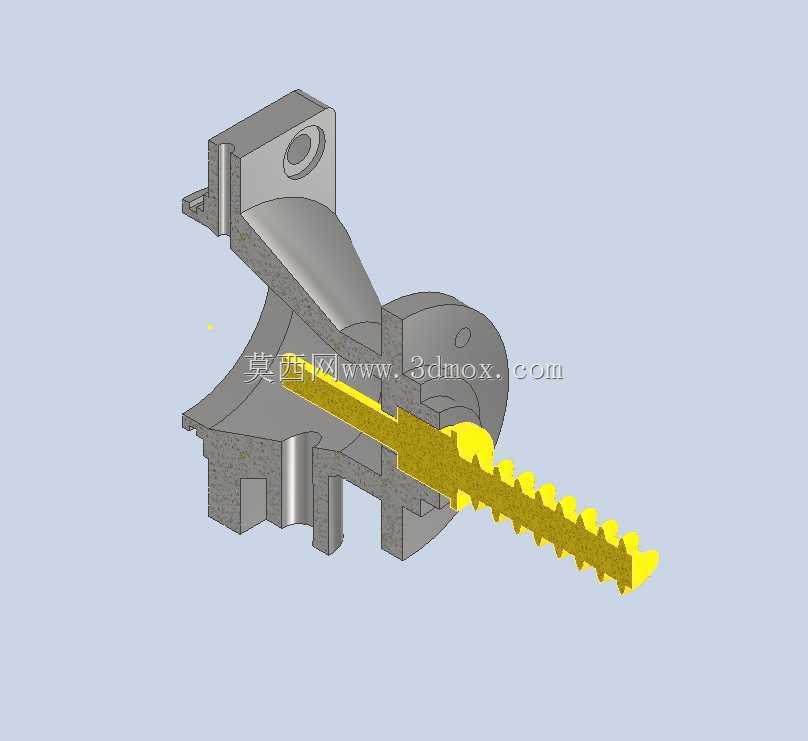

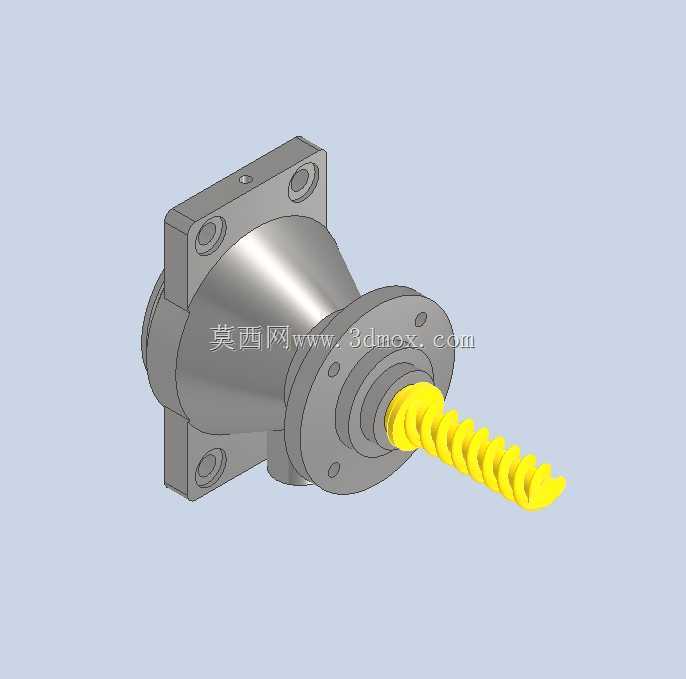

　　从结构设计思路来看，整体采用法兰对接式安装布局，主体壳体为渐缩式锥形流道结构，一端采用方形带安装孔的法兰对接压缩机机体侧的润滑油路接口，四个安装孔对称分布，可实现与机体的刚性密封连接，避免润滑油渗漏；另一端采用圆形法兰对接外部润滑油补给管路，法兰端面预留的密封槽可适配O型密封圈，保障高压油路下的密封可靠性。伸出端的螺旋输送结构是整个组件的核心功能部件，采用变螺距螺旋设计，在转动过程中可将润滑油沿螺旋槽道稳定推送至压缩机内部润滑点位，螺旋段的外径与壳体内部衬套的配合间隙控制在0.02-0.05mm区间，既保证螺旋转动时无卡滞，又能避免润滑油反向泄漏。

　　在安装边界方面，方形安装法兰的边长为120mm，四个安装孔的中心距为90mm，适配M10的紧固螺栓，安装时需保证法兰端面与机体安装面的平行度误差不超过0.03mm，避免密封件受压不均引发渗漏。圆形对接法兰的公称通径为DN40，螺栓孔中心圆直径为110mm，可适配标准工业润滑油管的快速接头。整体组件的轴向安装长度为185mm，其中螺旋段伸出长度为65mm，安装时需确认螺旋段与压缩机内部油路的对接深度，避免螺旋端部与内部转动部件发生干涉。壳体材质采用铸铝合金一体成型，表面做硬质阳极氧化处理，既保证结构强度，又能降低整体重量，同时具备良好的耐润滑油腐蚀性能，适配矿物基、合成基等多种类型的工业压缩机油。

　　从功能特性来看，该补充结构可实现润滑油的连续定量补给，补给速率可通过螺旋段的转速进行调节，适配不同运行负荷下压缩机的润滑油损耗速率。锥形壳体的流道设计可减少润滑油输送过程中的阻力，避免油路出现气阻现象，保障润滑油输送的稳定性。组件整体采用模块化设计，所有连接部位均采用标准法兰接口，后期维护时可快速拆卸更换密封件或螺旋部件，无需对压缩机主体进行大范围拆解，有效降低运维成本。在实际选型应用中，该结构适配排气压力在0.8-2.5MPa区间的JOY COOPER离心式压缩机组，可匹配不同功率等级的机型，安装时需根据机组的润滑油路压力调整螺旋段的配合间隙，当油路压力高于1.6MPa时，需在圆形法兰侧加装压力缓冲垫，避免高压油流对螺旋结构造成冲击损伤。
