法兰式青铜衬套密封支座结构设计

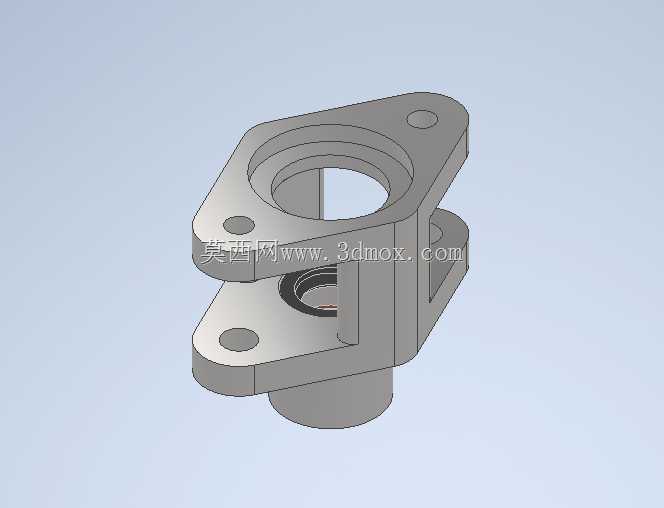

　　这类带法兰安装面的青铜衬套密封支座，常应用在需要铰接转动同时兼顾径向密封的工况场景里，比如轻工设备的连杆铰接点位、小型流体设备的阀杆支撑部位、输送线的摆臂转轴位置，既要承担转轴的径向载荷，又要阻挡外界粉尘、流体介质进入转动配合面，避免衬套异常磨损。从结构功能上看，上部的菱形法兰面设置了两个对称的安装通孔，用于通过螺栓将整个支座固定在设备基体上，法兰面的平面度要求控制在合理范围，保证安装后不会出现偏斜，避免衬套孔与转轴出现卡滞。中间的双夹板式叉耳结构，是为了给配套的铰接件留出安装空间，叉耳之间的开档尺寸需要和配套铰接件的厚度匹配，保证铰接件转动时不会和叉耳侧壁发生摩擦，同时叉耳上的同轴通孔与下部的衬套孔保持严格的同轴度，

　　避免转轴穿装后出现别劲的情况。下部的青铜衬套是整个部件的核心功能件，采用青铜材质是因为其自润滑特性，在少油甚至无润滑的工况下也能保持较好的耐磨性能，衬套与支座本体采用过盈压装的配合方式，防止衬套在转轴转动时发生跟转，衬套的内孔表面粗糙度需要达到对应要求，降低转轴转动时的摩擦阻力。密封结构集成在衬套的上端位置，能够阻挡设备运行过程中产生的碎屑、外界的水汽或者工作介质渗入衬套配合面，延长衬套的使用寿命，减少日常维护的频次。设计过程中首先要确定适配的转轴直径，以此倒推衬套的内孔尺寸、壁厚，再根据需要承受的径向载荷核算法兰安装螺栓的规格、法兰面的厚度，避免安装后受载出现法兰变形。安装边界方面，法兰的两个安装孔中心距是关键安装尺寸，

　　需要和设备基体上的预装螺纹孔中心距完全匹配，整个支座的轴向总高度决定了转轴的安装高度，叉耳的开档宽度限制了配套铰接件的最大厚度，下部衬套的外圆直径需要和基体上的定位孔尺寸适配，保证安装时的定位精度。实际选型应用时，要注意核对转轴的转动摆角范围，确保铰接件在最大摆角下不会和支座的叉耳结构发生运动干涉，同时要根据工况的介质特性确认青铜材质的耐腐蚀性，若在有腐蚀性介质的场景使用，还需要对衬套表面做对应的防护处理。这类结构相比一体式的铸造支座，衬套磨损后可以单独压出更换，不需要更换整个支座部件，降低了设备的后期维护成本，同时双叉耳的结构相比单耳结构，铰接受力更加均匀，能够承受更大的径向载荷与一定的轴向窜动力，在中低速、

　　中等载荷的铰接点位应用十分广泛。建模过程中需要重点保证几个配合面的形位公差，比如衬套内孔与法兰安装面的垂直度，叉耳两侧面与衬套轴线的对称度，两个安装孔的位置度，这些公差直接影响部件安装后的实际使用性能，若公差超差，轻则出现转轴转动卡滞、磨损加快，重则会导致部件安装后无法正常装配，影响整台设备的装配进度。
