卧式管壳式换热单元结构三维设计

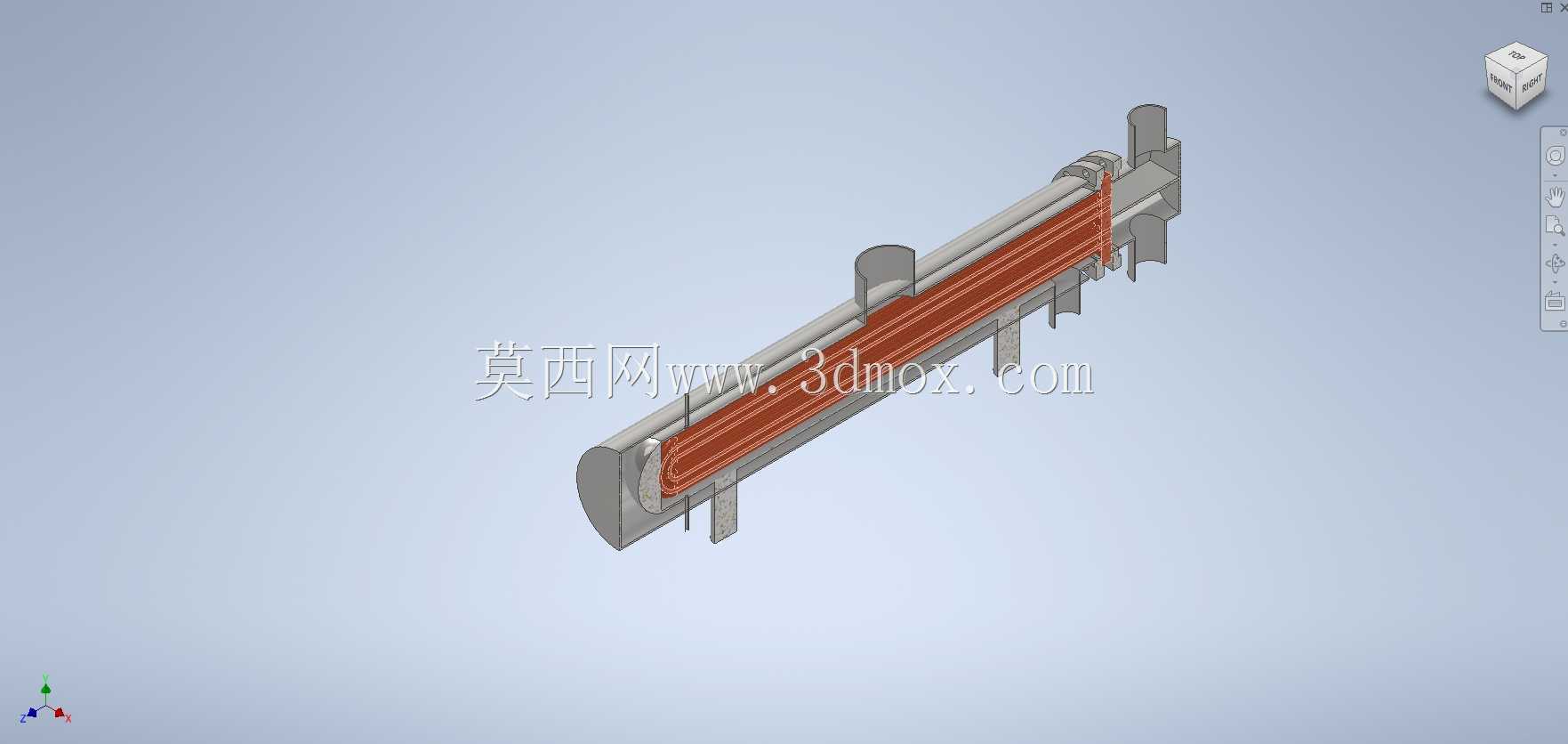

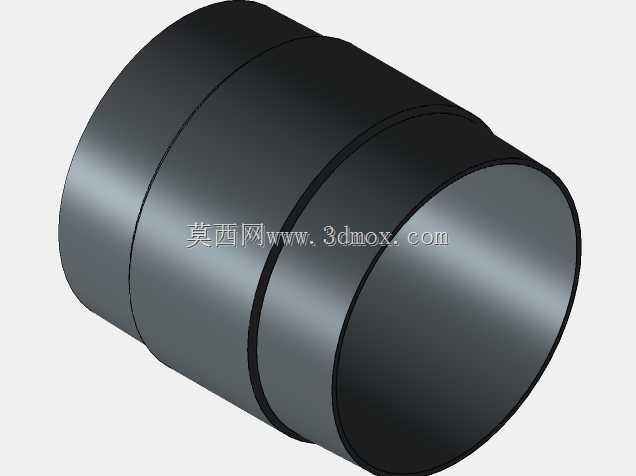

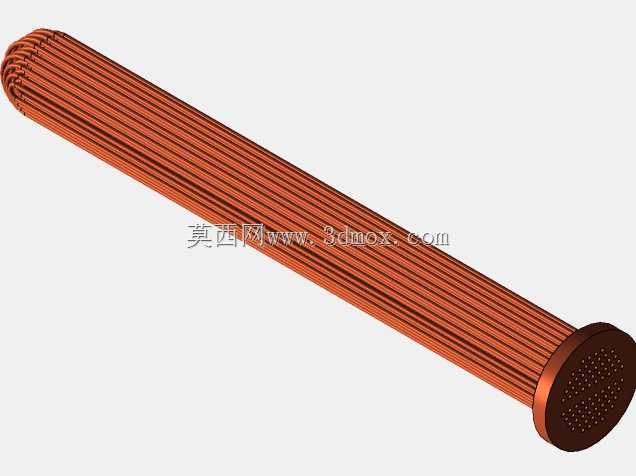

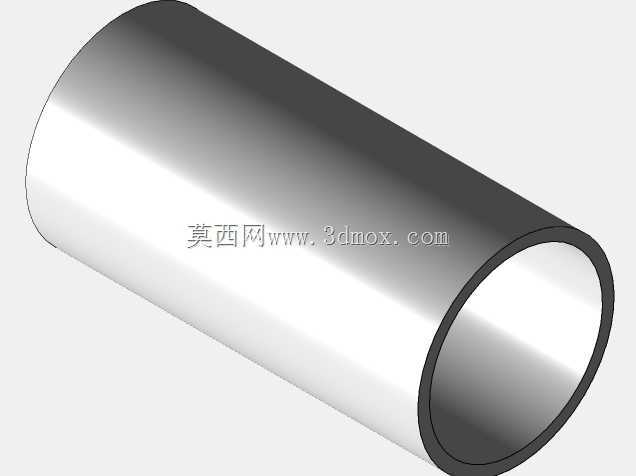

　　在化工、暖通、能源动力类生产场景中，管壳式换热结构是实现不同介质间热量传递的核心承压部件，本次呈现的卧式单壳程双管程换热结构，适配低压工况下的液-液、汽-液换热需求，常见于循环水冷却、工艺介质预热、冷凝回收等工段，可在0.6-1.6MPa的常规工作压力区间稳定运行，适配介质温度不超过180℃的非强腐蚀工况。从结构设计逻辑来看，该模型采用等直径圆筒形壳体作为承压主体，壳体内壁沿轴向等距布置弓形折流板，既可以对壳程流动的介质形成扰流作用，提升壳程换热效率，避免介质流动短路形成换热死区，同时折流板上的定位孔可穿入定距管，配合两端的管板实现整组换热管束的径向固定，避免管束在介质冲击下产生振动磨损。换热管采用正三角形排布方式，

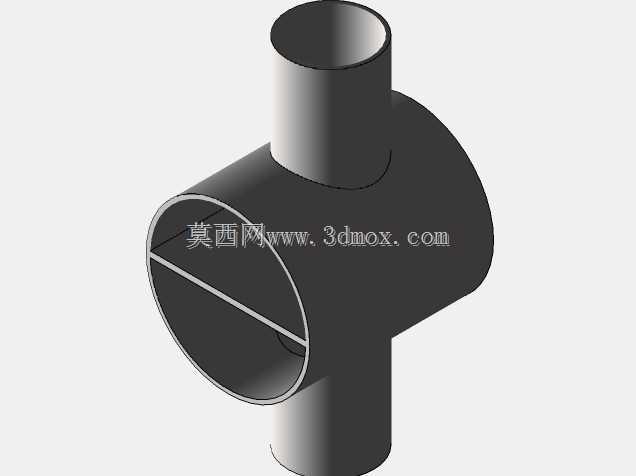

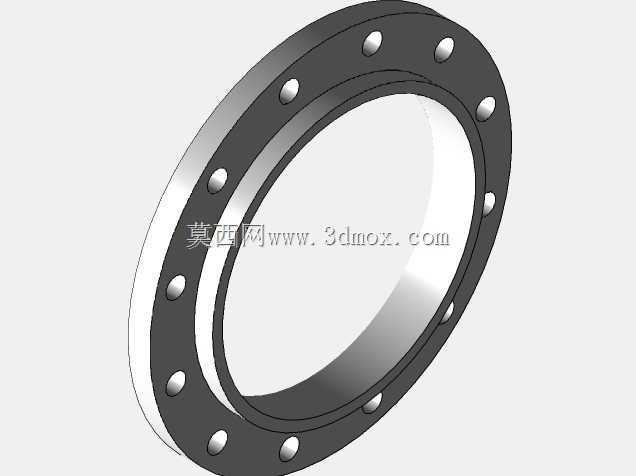

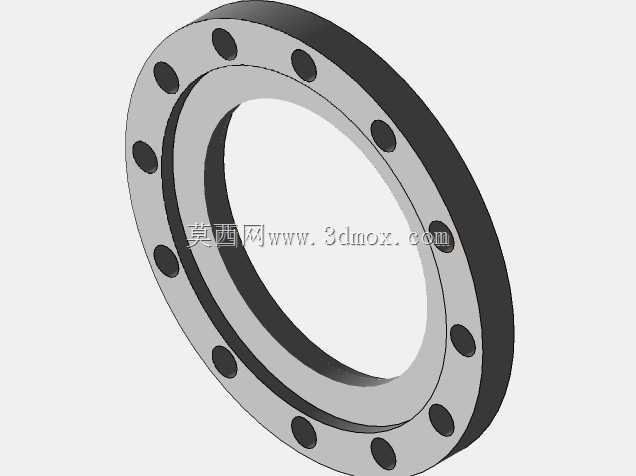

　　在相同壳体内径下可获得更大的换热面积，相比正方形排布能提升约15%的布管密度，适配对换热效率要求较高、壳程介质清洁度较好不易结垢的场景；两端管板与壳体采用焊接连接，保证壳程的密封性能，管板上加工与换热管匹配的管孔，换热管与管板采用强度胀接加密封焊的连接形式，既可以承受管程与壳程的压差载荷，也能避免介质沿管孔间隙串漏。壳体两端配置可拆卸的管箱结构，其中一端管箱内部设置分程隔板，将管程介质分隔为两个流程，延长管程介质的流动路径，提升管程侧的换热系数，管箱与管板之间采用法兰连接，配合耐温垫片实现密封，方便后期检修时抽出管束清理管程、壳程的结垢与杂质。壳体外部设置两个对称布置的鞍式支撑座，支撑座上加工安装螺栓孔，可直接固定在设备基础钢架上，

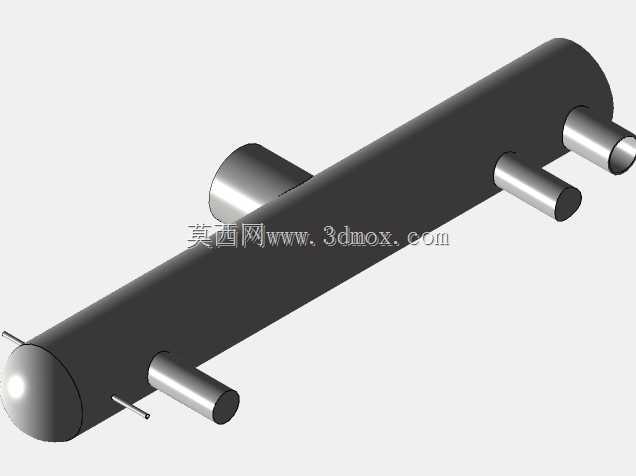

　　支撑座的包角采用120°设计，可均匀承载壳体及内部介质的重量，避免壳体局部应力集中；鞍座与壳体接触位置设置加强垫板，分散支撑反力，防止薄壁壳体在支撑位置产生局部凹陷变形。壳体上沿轴向布置两个壳程介质接口，分别对应壳程介质的进口与出口，接口位置与折流板的缺口方向匹配，引导壳程介质沿折流板形成的S形流道流动，充分冲刷换热管外壁；管箱端部设置两个管程接口，分别对应管程介质的进出方向，接口均采用标准法兰连接形式，可直接与现场工艺管道配对安装。从安装边界来看，该结构的整体长度与壳体内径比例控制在6:1，属于常规卧式换热器的长径比范围，安装时需保证两个鞍座的水平度偏差不超过1mm/m，避免设备运行时因倾斜导致介质分布不均，影响换热效果；

　　管束与壳体之间预留3-5mm的径向间隙，方便检修时管束的抽装，同时在壳体底部设置排污接口，可定期排出壳程积存的杂质与冷凝液。设计过程中充分考虑了热膨胀补偿需求，由于壳体与换热管的材质、工作温度存在差异，运行时会产生不同的热伸长量，该结构依靠管板与法兰的连接柔性以及换热管本身的弹性变形吸收热位移，适配管壳程温差小于50℃的工况，无需额外设置膨胀节即可满足应力补偿要求，简化了整体结构，降低了制造成本。折流板的切口高度取壳体内径的25%，可保证壳程介质的流动速度控制在0.5-1.5m/s的合理区间，既避免流速过高导致换热管振动冲刷磨损，也防止流速过低造成介质中的杂质沉积在壳体底部，影响换热效率。管箱上的分程隔板与管板接触位置设置密封垫，避免管程进出口介质短路串流，保证所有换热管内都有稳定的介质流量；所有接口的法兰密封面均采用突面形式，适配中低压工况的密封需求，安装时可根据介质特性选择橡胶垫、四氟垫或者金属缠绕垫作为密封元件。
