带双耳安装座的轴套连接构件

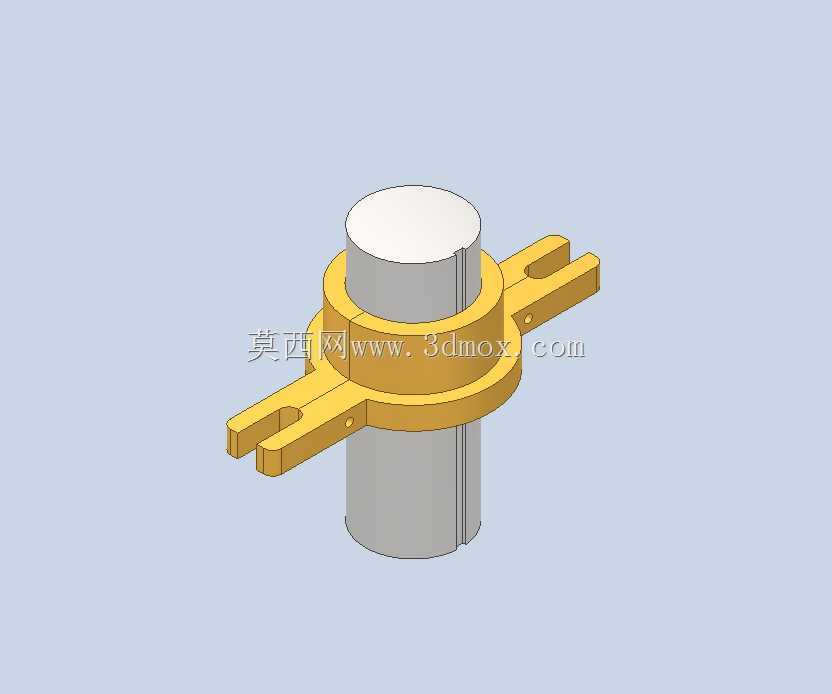

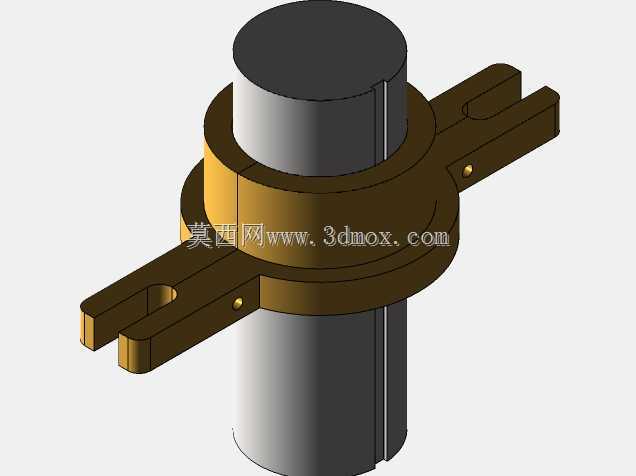

　　该构件常见于中小型传动设备的轴系支撑环节，在轻工输送设备、小型离心机、实验室流体处理装置的动力传递路径中，这类带安装耳的轴套构件承担着轴系径向定位、载荷分散传递的核心作用，区别于普通光面轴套，两侧延伸的双耳安装结构直接省去了额外的压盖、定位环配件，能在紧凑的安装空间内完成轴件的固定，减少装配环节的零件数量。从实际使用场景来看，这类构件多适配直径在20-40mm区间的光轴，安装耳上的预制孔位可直接穿入螺栓固定在设备基板或支架立面上，轴套本体与轴件采用间隙配合，配合公差控制在H7/g6区间，既保证轴件转动时的同轴度，又能避免过盈装配带来的拆装困难，在需要频繁拆换轴件的试验类设备、小批量生产的非标设备中，

　　这种结构的轴套维护效率比传统压盖固定式轴套提升40%以上。设计层面上，轴套中段的环形凸缘是核心的受力承载面，凸缘的厚度根据额定径向载荷做了匹配，当轴件承受径向偏载时，凸缘端面与安装基板的接触面能将集中载荷分散到更大的接触面积上，避免安装耳根部出现应力集中断裂的问题，两侧安装耳的延伸长度经过受力校核，耳片上的安装孔中心到轴套轴线的距离控制在合理范围，既保证螺栓安装时有足够的扳手操作空间，又不会因为力臂过长导致耳片在受冲击载荷时发生弯折。从外形尺寸边界来看，轴套的总长度略大于安装基板的厚度加上凸缘厚度，轴套两端伸出安装面的长度控制在5-8mm，既可以给轴件的轴向窜动留出少量余量，又不会因为伸出过长导致轴件悬臂端出现挠曲变形，

　　安装耳的宽度与凸缘外径保持协调，耳片的厚度比凸缘厚度小2mm左右，在保证结构强度的前提下尽可能减少构件的整体重量，降低材料成本。实际装配过程中，该构件的安装面不需要额外加工定位止口，依靠双耳的两个螺栓孔即可完成定位，装配时先将轴套穿入基板的预制通孔，再将螺栓穿过耳片孔预紧，调整轴套的同轴度后再按对角顺序拧紧螺栓，能有效避免装配应力导致的轴套变形，保证轴件转动时无卡滞。在功能特性上，该构件除了基础的轴系支撑作用，还可以作为轴向限位的依托面，当轴件上安装有叶轮、联轴器等回转零件时，轴套的凸缘端面可以作为零件轴向定位的基准面，省去了轴上额外加工定位轴肩的工序，尤其适用于一些采用冷拉光轴直接加工、不想额外车削轴肩的低成本设备设计方案中。

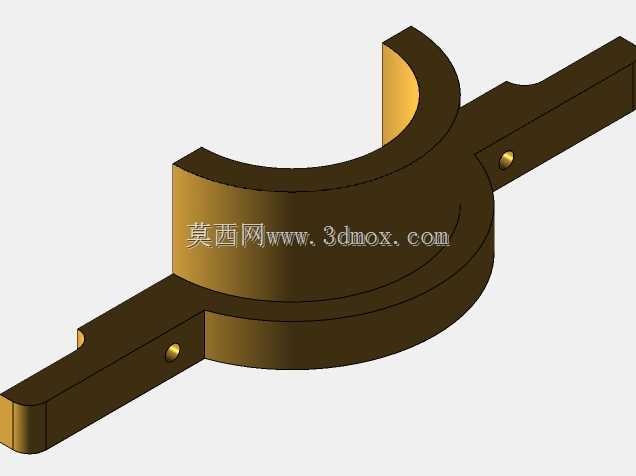

　　从建模逻辑来看，该构件的三维建模过程优先采用回转特征生成轴套本体与中段凸缘，再通过拉伸特征生成两侧的安装耳，安装耳与凸缘的衔接位置做了R2的圆角过渡，避免热处理或者受载时出现应力集中开裂，安装孔采用沉孔设计，螺栓拧紧后头部不会突出耳片表面，避免与周边回转零件发生干涉。这类构件的材质多选45号钢或者铸铝，根据载荷大小选择，重载场景下45号钢材质的构件会做调质处理，表面硬度达到HB220-250，轴套内孔做精镗加工保证粗糙度达到Ra1.6以下，轻载场景下采用铸铝材质可以降低整体重量，同时具备不错的耐腐蚀性能，适用于一些有轻度腐蚀环境的流体处理设备中。在设备选型匹配时，需要重点核对轴套的内孔直径与适配轴径的匹配度，同时确认安装耳的孔距与设备基板上的预制孔位一致，还要核算凸缘的端面承载能力是否匹配轴系传递的径向载荷，避免选型不当导致构件过早失效。
