五辐双色改装汽车轮毂结构设计

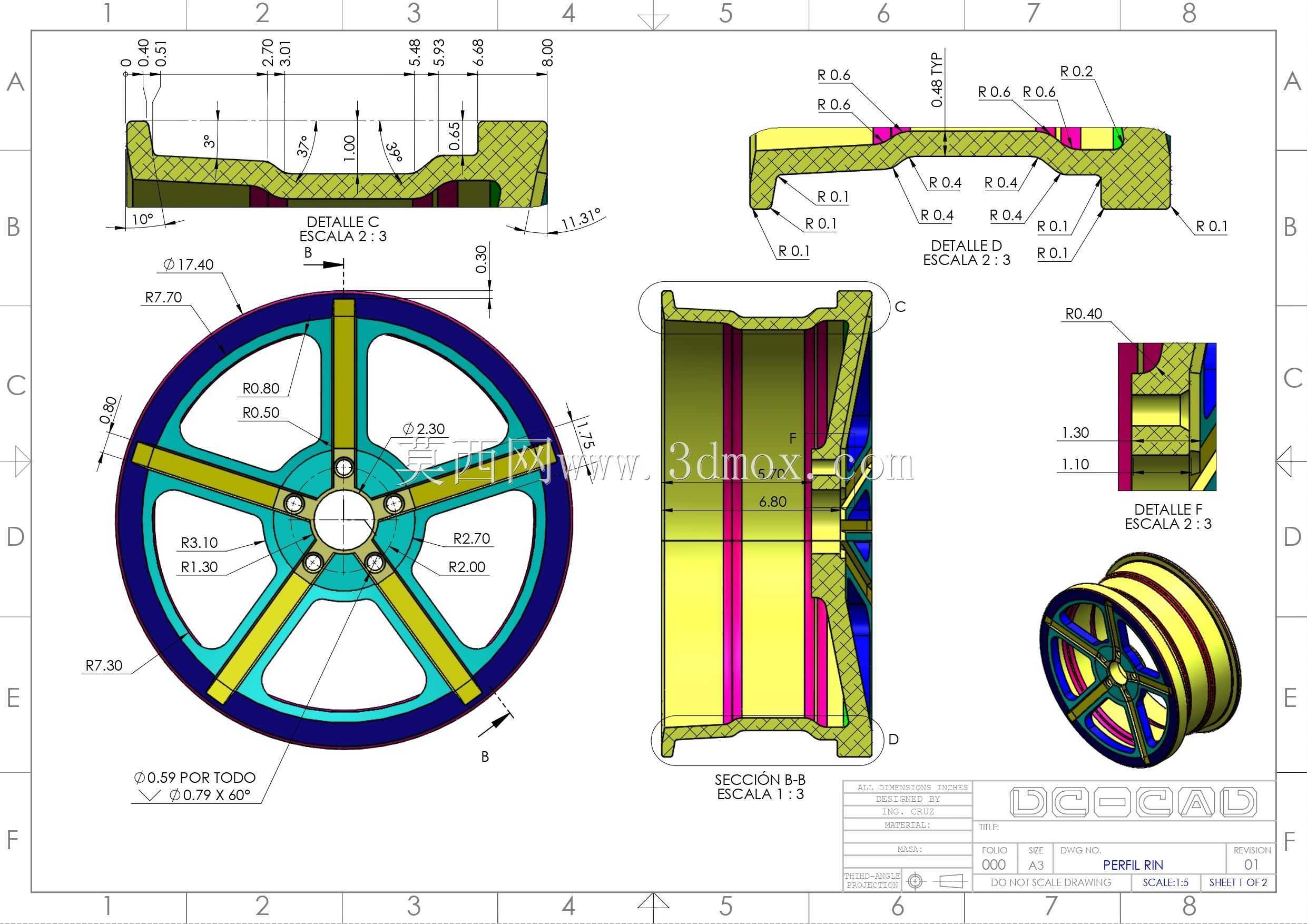

　　该轮毂结构面向乘用车辆改装与配套场景设计，核心承担车辆行驶过程中承载车身载荷、传递驱动与制动力矩、固定轮胎轮廓边界的作用，适配常规低压真空胎安装需求，可覆盖多数紧凑型家用轿车、入门改装车型的行走系统升级需求。从结构设计逻辑来看，轮辋部分采用多台阶式轮廓设计，外侧轮缘做了加厚圆弧过渡处理，能够在轮胎拆装过程中减少胎唇剐蹭损伤，同时在车辆经过颠簸路面、胎侧发生大形变时，避免轮缘切割胎体造成爆胎风险；轮辋中部的胎圈座设置了标准的凸峰结构，可在轮胎充气后牢牢卡合胎圈位置，即便在低胎压高速过弯的极端工况下，也能防止轮胎脱圈引发安全事故。轮辐部分采用五辐对称式布局，单根轮辐做了变截面厚度设计，靠近轮毂中心安装盘的位置截面厚度更大，

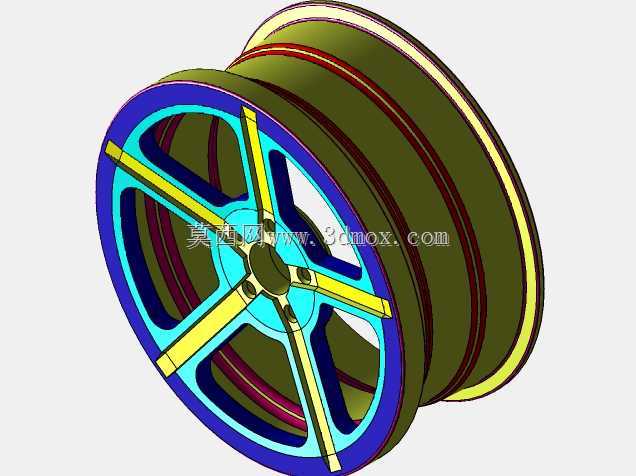

　　向轮辋方向延伸时逐步收窄，这种设计一方面可以优化应力传递路径——车辆行驶中路面传递的冲击载荷会从轮辋接触点沿轮辐均匀分散到中心安装面，避免局部应力集中导致的辐条断裂；另一方面，等角度分布的五辐结构预留了充足的制动系统散热空间，即便搭配大尺寸多活塞制动卡钳，也能在车辆连续制动时让气流顺着辐条间隙带走制动盘热量，降低制动热衰减的概率。中心安装区域采用了标准的PCD螺栓孔布局，安装面做了精加工沉台设计，可与车辆轴头端面完全贴合，保证轮毂安装后的同轴度，减少高速行驶时的车轮抖动问题；中心孔预留了适配轴头盖的安装卡槽，既可以遮挡轴头锈蚀部位提升外观完整性，也能减少行车过程中泥水、砂石进入轴头轴承的概率，延长轴承维护周期。从安装边界尺寸来看，

　　该轮毂的轮辋宽度适配常规17-18英寸轮胎的扁平比范围，轮辐外侧的彩色装饰层采用嵌入式结构设计，并非后期粘贴的装饰件，不会在高速旋转时因为离心力脱落，同时装饰层与轮辐主体的连接位置做了平滑过渡处理，不会额外增加行车风阻，也不容易积存泥沙增加日常清理难度。在实际装车适配时，需要注意匹配对应车型的中心孔套环，保证轮毂中心与轴头完全同心，螺栓紧固时需采用对角分次拧紧的方式，避免安装面受力不均导致的轮毂变形；日常使用中，轮辐的镂空结构可以方便操作人员观察制动片磨损厚度，不用拆卸轮胎就能完成制动系统的常规检查，降低维保工作量。不同于传统单色铸造轮毂的设计，该款轮毂的轮辋外侧做了分层色带设计，在不改变结构强度的前提下提升了外观辨识度，

　　同时色带位置避开了轮胎拆装时的工具接触区域，不会因为补胎、换胎操作刮花外观层。轮辋的气门嘴安装孔设置在两根辐条之间的位置，既方便充气操作，也不会因为辐条遮挡导致胎压监测传感器的安装干涉，适配内置式胎压监测模块的安装需求，不需要额外对轮毂结构进行打孔改造。从受力仿真的角度来看，五辐结构的固有频率可以避开常规行驶速度下的路面激励频率，减少车轮共振引发的车内异响，提升行驶平顺性；轮辐与轮辋的连接位置做了大圆角过渡处理，消除了直角结构带来的应力集中点，在车辆经过减速带、坑洼路面的冲击载荷下，连接位置的应力值可控制在材料屈服强度的安全区间内，满足日常行驶的强度要求。
