自卸车车架安装式半挡泥防护结构

　　在工程运输场景里，自卸车长期穿梭于渣土堆场、矿山采区、基建工地这类非铺装路面，行驶过程中轮胎带起的碎石、泥块、积水如果无遮挡飞溅，一方面会击打底盘线束、气路接头、相邻车架附件造成部件过早损耗，另一方面飞溅物抛洒到行驶路面也会给周边通行车辆、作业人员带来安全隐患，这款半挡泥结构正是针对这类实际工况开发的车架挂载防护部件。

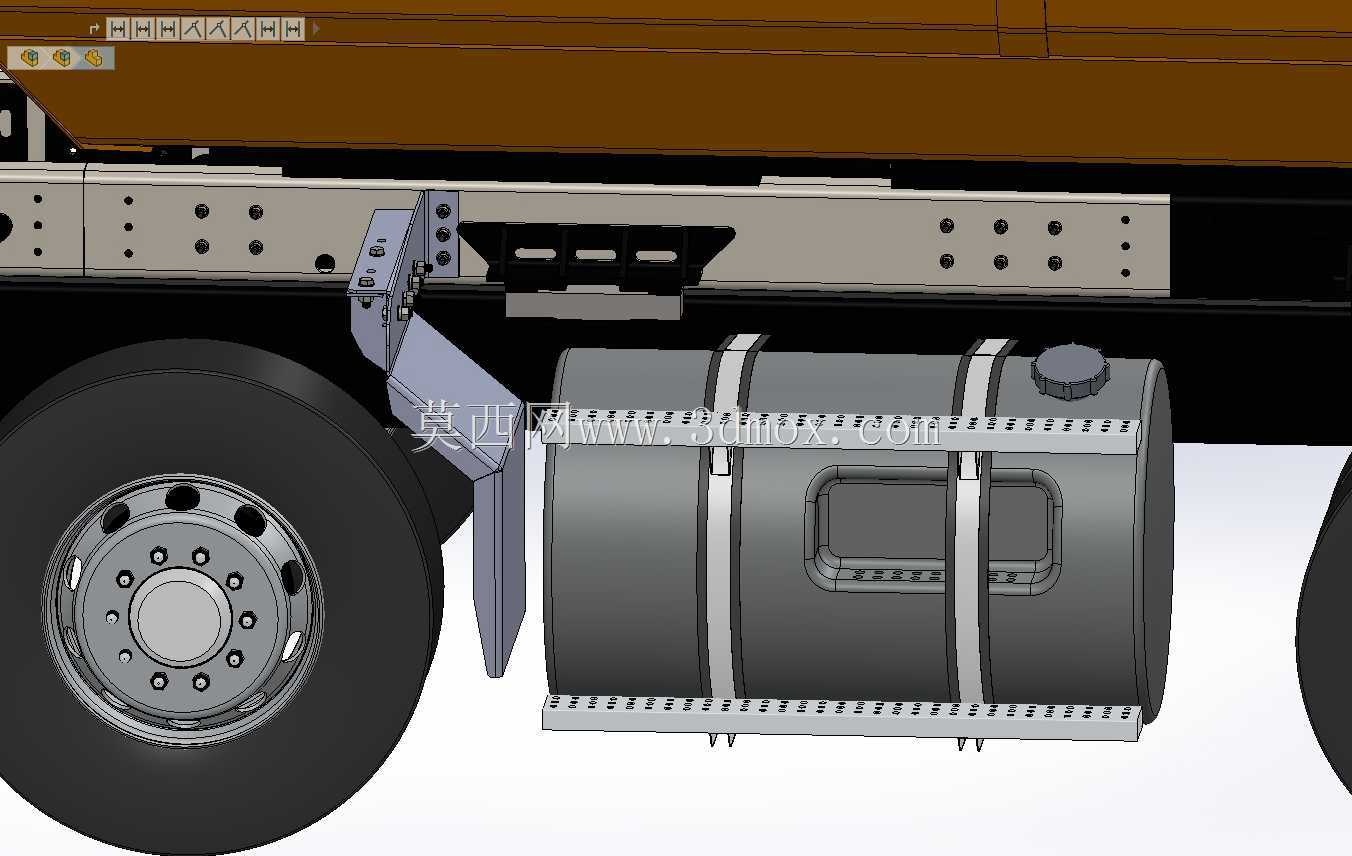

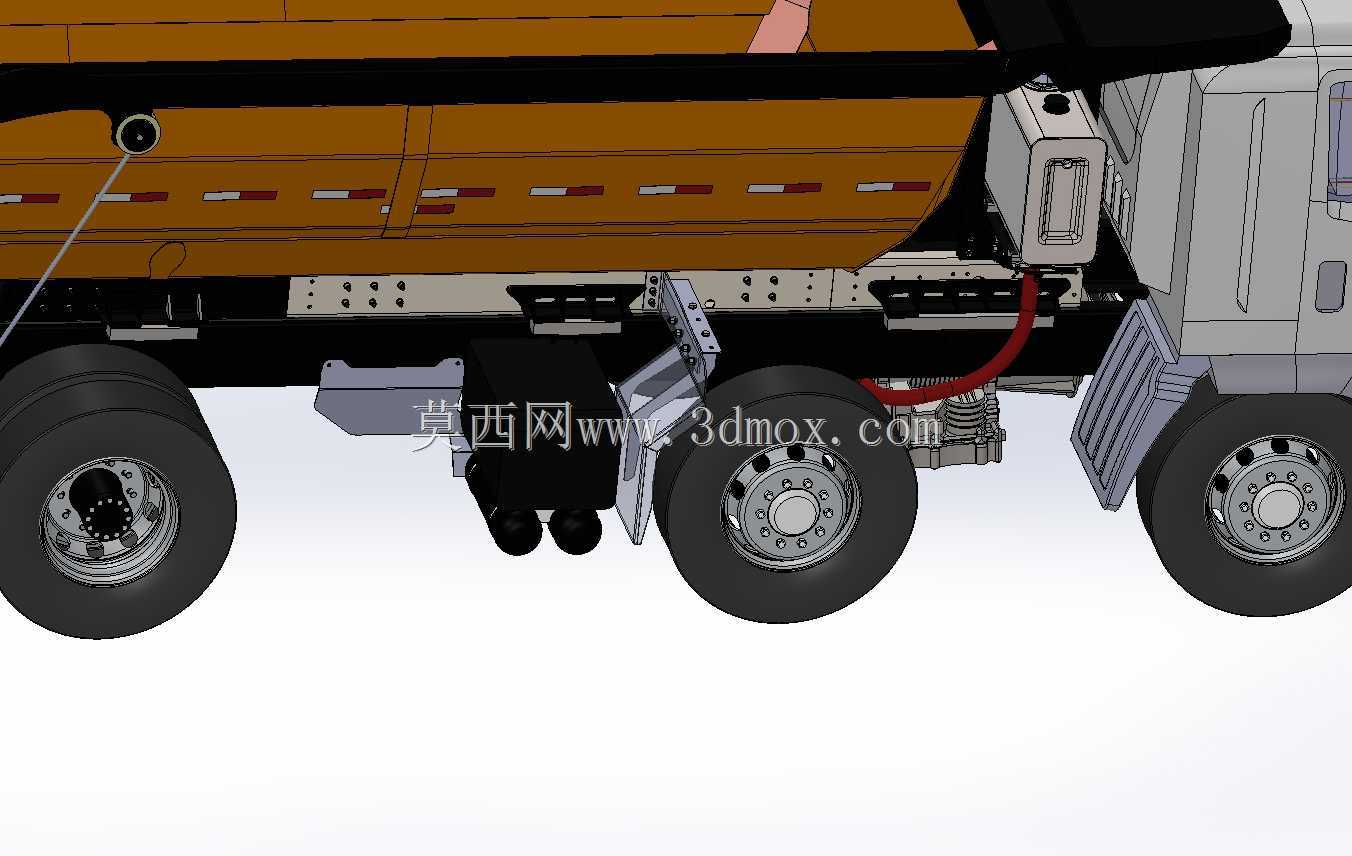

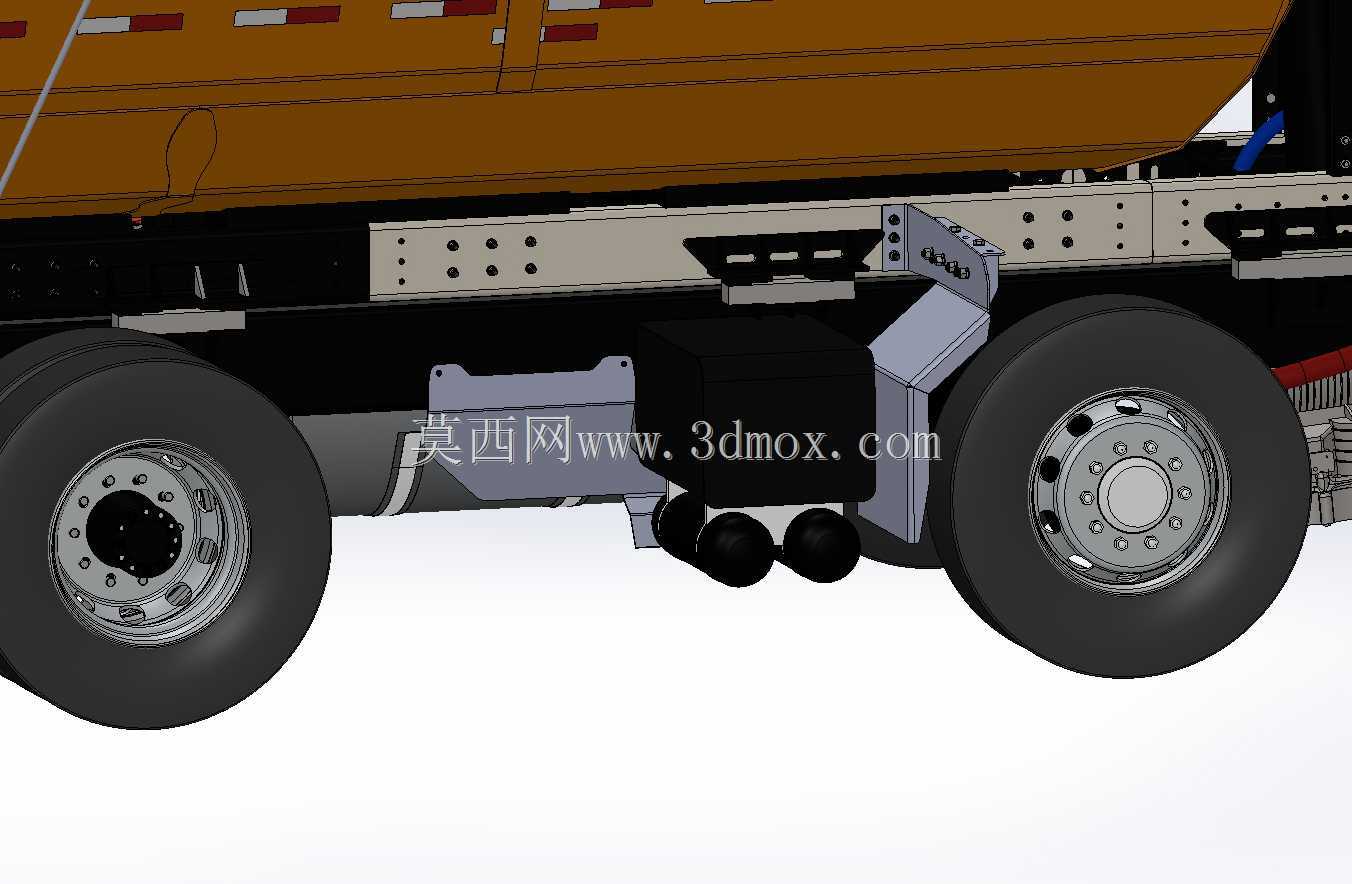

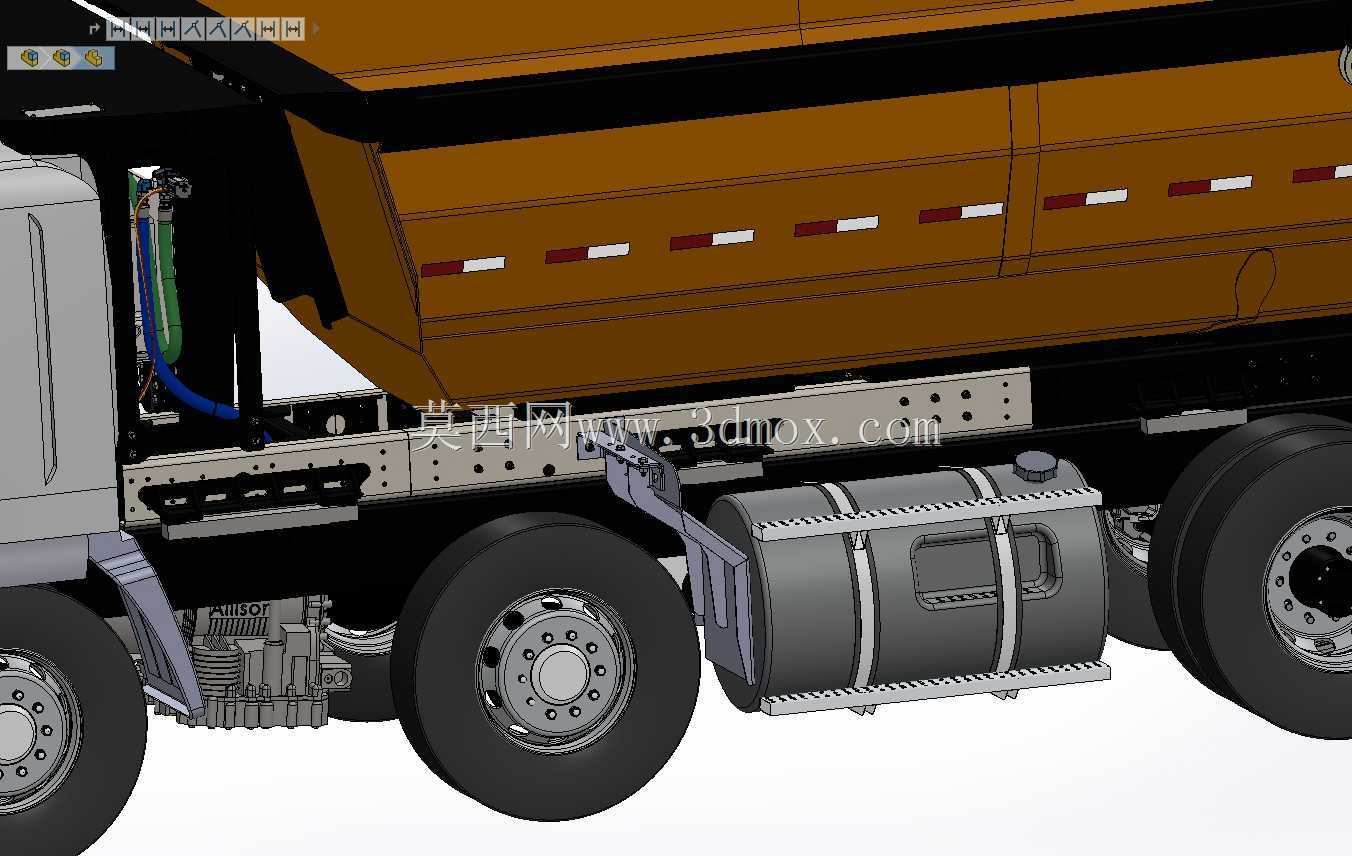

　　从安装边界来看，该结构完全贴合自卸车现有车架纵梁的安装点位设计，不需要对原车车架做额外的打孔、焊接改制，安装支架上的预留孔位对应车架纵梁侧面的标准装配孔，匹配常规工程自卸车的车架翼面高度、轮拱与车架的间隙尺寸，安装后整体结构处于轮胎上半周的侧上方区域，不会超出车辆的外廓尺寸边界，也不会和转向拉杆、制动气室、钢板弹簧这些底盘运动部件产生运动干涉，哪怕是车辆在满载颠簸、转向最大角度的工况下，挡泥板本体和周边部件的安全间隙都能保持在合理范围。

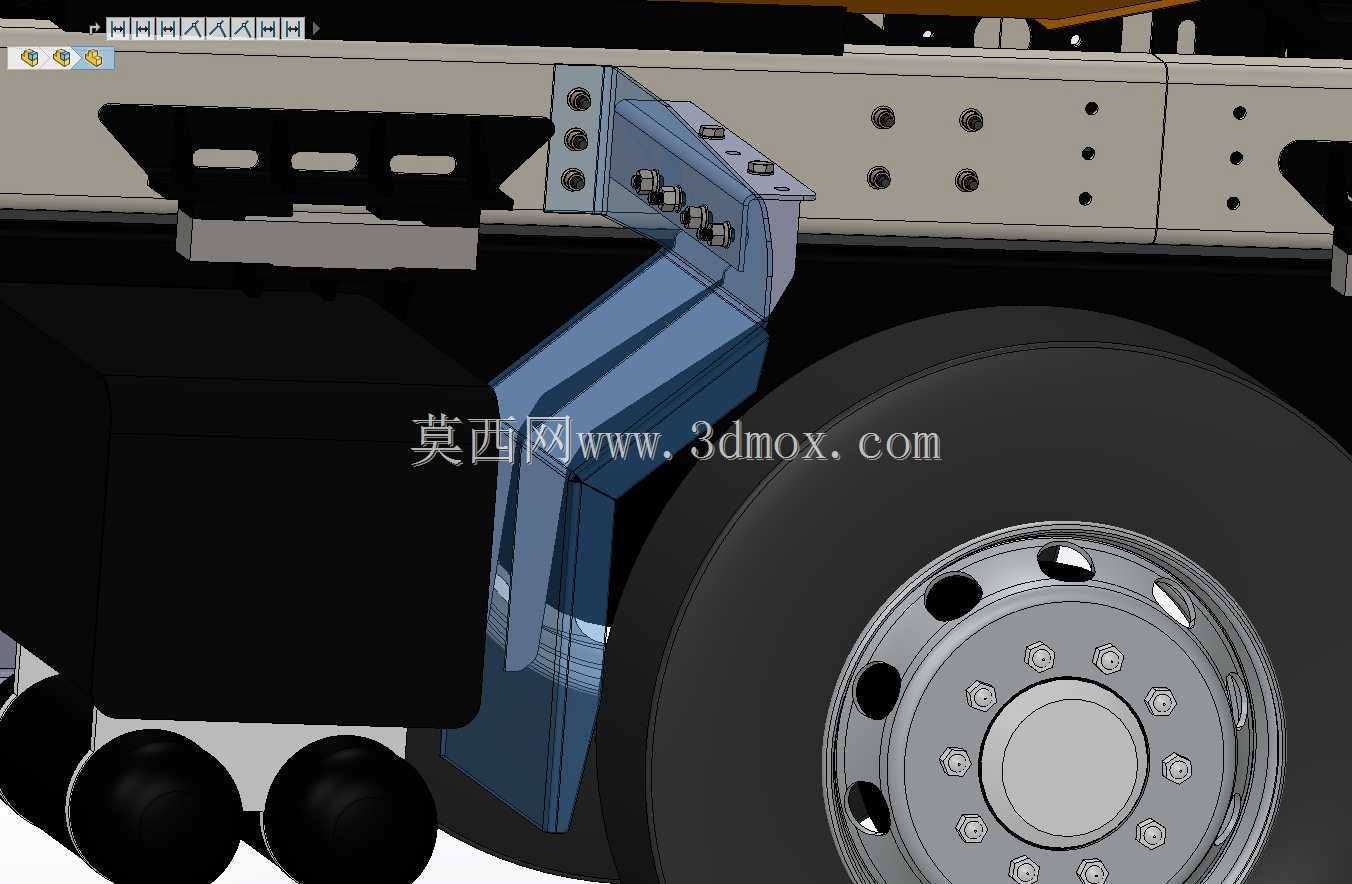

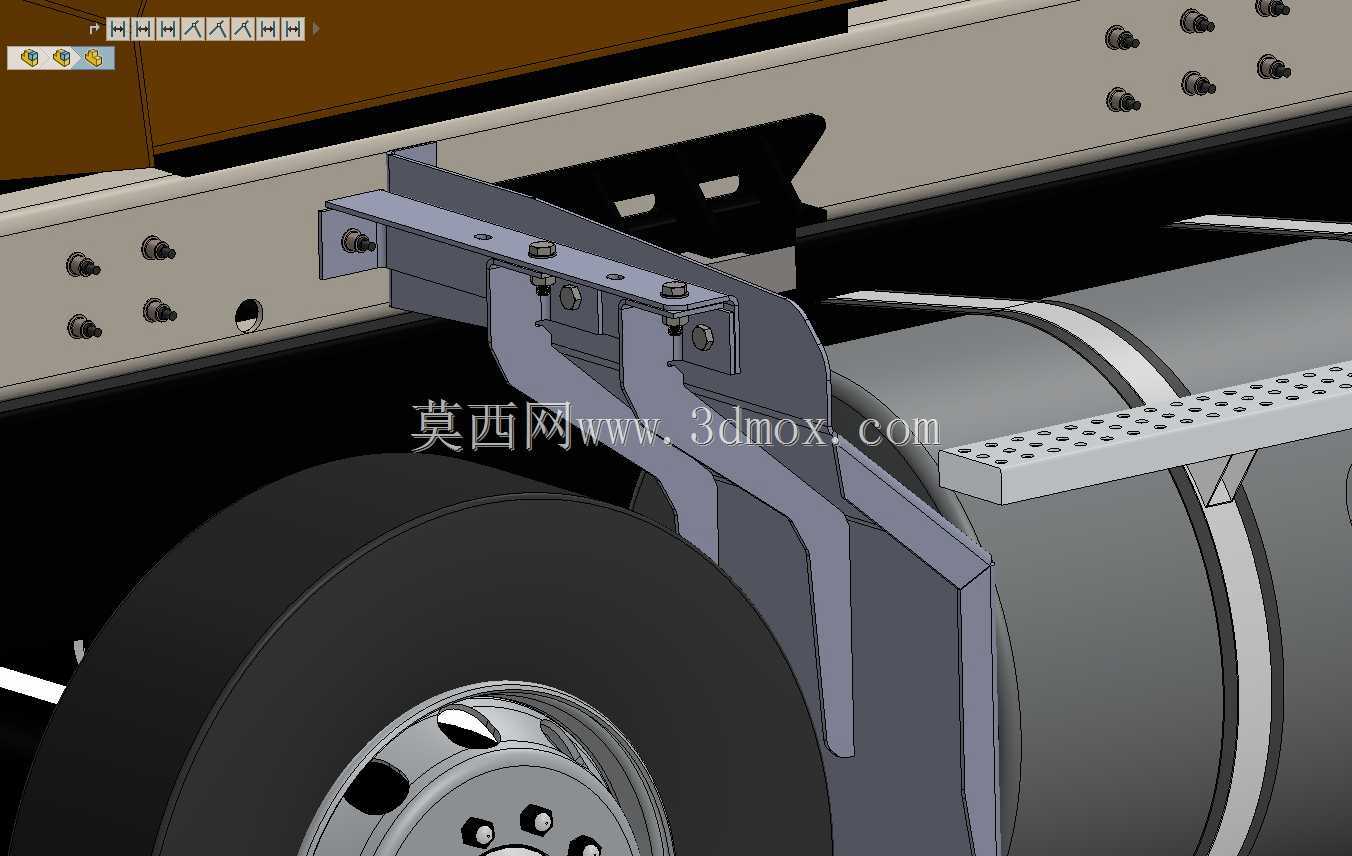

　　设计思路上没有采用全包裹式的挡泥结构，而是选用半遮挡的结构形式，主要是考虑到自卸车的作业环境泥污、碎石附着力强，全包裹结构很容易在挡泥板内侧堆积干结泥块，日积月累增加车身自重，还会在低温环境下冻结造成结构变形，半挡结构刚好覆盖轮胎带起杂物的主要飞溅轨迹，同时开放的下部空间能让附着在挡泥板上的泥污靠自重、车辆行驶振动自然脱落，减少日常清理维护的工作量。结构主体采用弯折成型的支撑支架搭配挡泥主体，支撑支架做了多道弯折加强筋设计，在控制整体重量的前提下提升结构抗冲击能力，毕竟工地行驶时轮胎带起的碎石击打力度不小，单薄的平板支架很容易在长期击打后出现变形、开裂，多道弯折的结构能分散冲击载荷，延长部件的使用寿命。

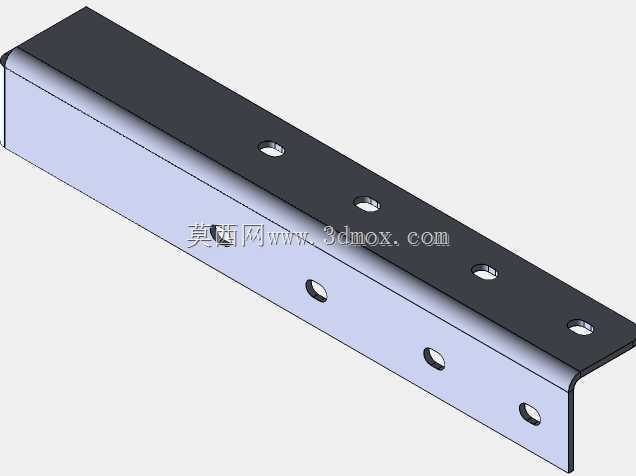

　　实际使用中，该结构除了阻挡飞溅物的核心功能，还能对车架侧方的管线起到一定的防护作用，安装位置刚好覆盖车架侧面布置的制动管路、线束的外侧区域，能减少路边灌木、飞石对管线的直接剐蹭。结构的安装点位做了长圆孔设计，允许安装时根据不同轮胎的磨损程度、不同规格轮胎的外径差异做小范围的位置调整，适配同平台不同配置的自卸车装配需求，不需要针对微小的尺寸差异重新开模制作支架，降低配件的适配成本。

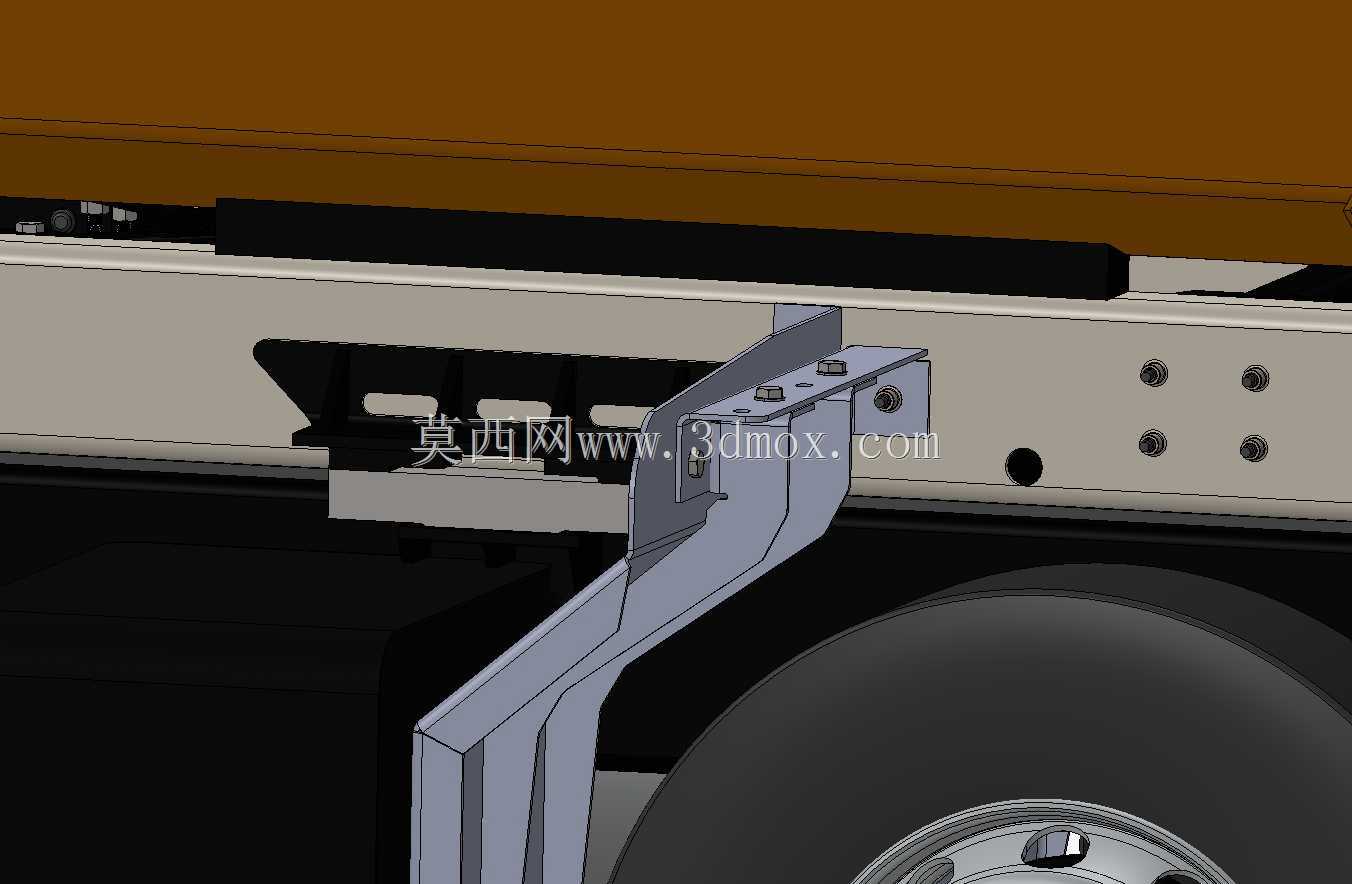

　　从结构细节来看，支架和车架连接的位置预留了减震垫片的安装空间，避免车辆行驶过程中金属支架和车架硬连接产生共振异响，也能减少长期振动造成的连接螺栓松动问题。挡泥主体的弧度匹配轮胎的圆周轮廓，和轮胎胎面的径向距离保持均匀，既不会因为距离过近在轮胎夹带大块异物时发生剐蹭，也不会因为距离过远降低挡泥防护的效果。在结构的下边缘做了卷边处理，避免尖锐的板材边缘在人员检修底盘时造成划伤，也能提升边缘位置的结构强度，减少长期受气流冲击、泥块击打造成的边缘变形开裂。

　　针对自卸车经常需要在货箱举升状态下检修的场景，该半挡泥结构的安装位置完全避开了货箱举升时的翻转轨迹，也不会遮挡底盘润滑点、制动调整臂这些需要日常检查维护的部位，检修作业时不需要额外拆卸挡泥结构就能完成常规的保养操作，不会给后续的车辆维保增加额外工作量。
