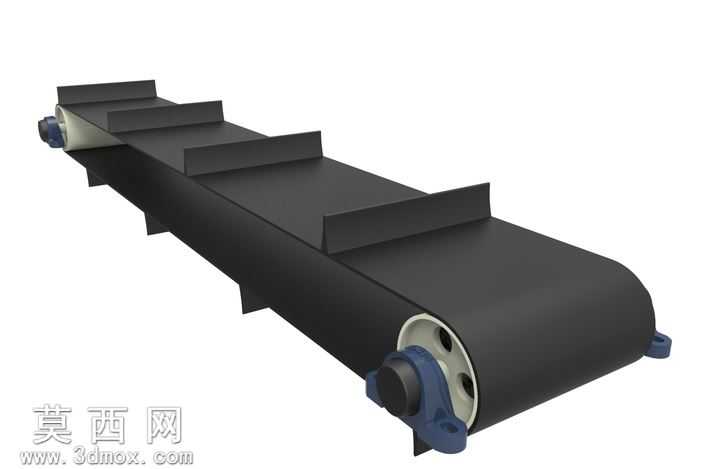

带挡边皮带输送机动画三维设计

本作品为带挡边结构的皮带输送机三维动画模型，整体建模过程在CREO环境中完成，完整还原了这类散料输送设备的真实结构与运行逻辑。建模初期先梳理皮带输送机的核心组成，依次完成两端传动滚筒、改向滚筒的参数化建模，滚筒部分还原了轴端轴承座、端盖、紧固螺栓的细节结构，轴承座的安装孔位、支撑筋位都按照通用工业输送设备的标准尺寸进行绘制，保证结构比例符合实际生产应用的规格。随后完成机架部分的建模，包含纵向支撑梁、底部支腿、滚筒安装支座，支腿底部预留了设备安装固定的孔位，支撑梁的截面尺寸匹配常规皮带机的承重设计要求。皮带部分是本次建模与动画制作的核心，模型还原了带横向挡边的皮带结构，挡边按照等间距排布在皮带表面，这类结构可以避免输送散状物料时出现物料滑落、回退的问题，适配大倾角输送的场景需求，建模时通过曲面偏移、阵列命令完成挡边与皮带基体的整合，保证皮带弯折位置的挡边形态自然，不会出现结构穿模的问题。材质渲染阶段，为滚筒金属部件赋予哑光铸铁材质，还原金属部件的磨砂质感与轻微反光特性；机架部分赋予碳钢喷漆材质，呈现工业设备常用的深灰漆面效果；皮带部分赋予黑色橡胶材质，调整材质的粗糙度与弹性质感参数，还原工业输送皮带的橡胶纹理与哑光表面特性；轴承端盖的紧固螺栓赋予镀锌金属材质，区分不同部件的材质差异，提升模型的真实感。动画制作环节，通过机构模块定义滚筒的旋转伺服电机，设置皮带与滚筒之间的传动连接关系，模拟真实设备运行时滚筒带动皮带循环运转的状态，同时添加了皮带随滚筒位置弯折变形的仿真效果，完整呈现设备启动、匀速运行的动态过程，直观展示挡边随皮带循环移动的输送逻辑。模型还配套保留了原始的装配文件与机构约束关系，使用者可以直接查看各部件的装配层级，也可以根据实际使用需求调整滚筒转速、皮带宽度、挡边间距等参数，适配不同的物料输送场景设计参考，可用于输送设备的方案演示、结构教学、动画仿真展示等场景，帮助设计者快速理解挡边皮带输送机的运行原理与结构组成。
