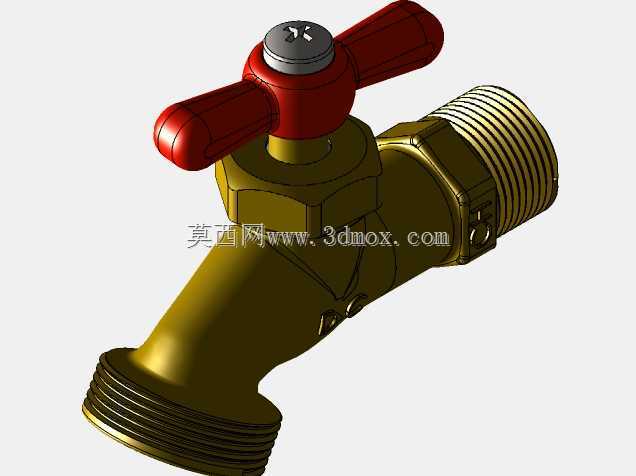

黄铜外螺纹蝶柄直通式球阀结构

　　这款直通式球阀的建模完全贴合民用给排水、小型暖通支路、低压气动管路的实际安装需求，做结构设计时首先要考虑的就是现场安装的操作便利性，因此选用了蝶形T型手柄，不需要额外配备扳手，徒手就能完成90度的开关动作，在狭窄的管路安装空间里，比如橱柜下方的进水支路、设备旁侧的紧凑气路排布场景，这种手柄的操作优势非常明显，不会因为周边构件干涉导致无法拧动阀芯。阀体采用锻造黄铜材质的等径直通结构，两端均为标准外管螺纹，建模时严格遵循常用管螺纹的牙型角、螺距与有效啮合长度参数，保证和现有管路的内螺纹接头、活接配件能够直接适配，不需要额外加工转接件，安装边界上预留了足够的扳手卡位空间，阀体中部的六角结构尺寸匹配常用活动扳手的开口范围，

　　现场安装时可以直接卡住受力，不会因为夹持位置不足导致阀体表面镀层损伤或者安装打滑。从内部流道设计来看，采用全通径的球体结构，流道内径和连接管路的通径保持一致，介质流经时的局部阻力系数极低，不会出现明显的压降，不管是输送常温清水、压缩空气还是无腐蚀性的低压流体，都能保持稳定的通流能力，球体和阀座的密封面做了贴合度优化，建模时预留了密封件的安装槽位，装配后可以实现零泄漏的截断效果，阀杆部位的密封结构采用多层填料压合设计，即使在频繁开关的工况下，也不会出现阀杆处的外漏问题。做三维建模的时候，特意把各个零件的装配公差做了合理预留，比如球体和阀座的配合间隙、阀杆和阀体上盖的同轴度公差，都按照实际五金加工的精度等级设置，

　　不会出现虚拟装配无干涉但实际生产装不上的问题，手柄和阀杆的连接采用扁方定位加顶部压盖固定的结构，开关操作时不会出现手柄打滑空转的情况，顶部的压盖同时起到阀杆轴向定位的作用，长期使用也不会因为介质压力波动导致阀杆脱出。在实际工程选型中，这类球阀多用于支路末端的流体通断控制，比如家用进水总管的分支、小型加工设备的冷却水支路、气动系统的末端控制点位，相比闸阀它的开关行程更短，只需要转动四分之一圈就能完成全开全关操作，操作人员可以很直观地通过手柄方向判断阀门的开关状态，手柄和管路平行时为全开，垂直时为全关，避免出现误操作。建模过程中对阀体的壁厚做了强度校核，按照1.6MPa的公称压力设计，阀体最薄处的壁厚完全满足承压要求，

　　不会因为长期带压出现阀体开裂的问题，外螺纹的根部做了退刀槽结构，既方便螺纹加工，也能减少螺纹根部的应力集中，提升阀门的整体使用寿命。外观上阀体的黄铜质感、手柄的红色包覆层都做了贴合实物的建模还原，红色手柄也能在复杂的管路排布中起到快速识别的作用，方便运维人员快速找到控制阀门的位置，不需要在密集的管路中逐个排查。
