双万向轴传动机构装配仿真结构

　　在前置后驱车型的底盘传动布局中，万向节是解决动力输出轴与驱动桥输入轴不同轴、相对位置随悬架跳动持续变化问题的核心部件，这套双万向轴机构的建模过程，完全围绕实车装配的空间约束展开，没有做理想化的简化处理。建模时首先确定了两端连接法兰的安装基准，输入端法兰对接变速箱输出端面，螺栓孔位按照标准传动法兰的节圆尺寸排布，预留了足够的螺栓穿入空间，避免装配时出现干涉；输出端法兰匹配主减速器输入轴的连接尺寸，法兰端面的止口定位凸台高度控制在合理范围，保证装配同轴度的同时不会出现止口卡滞。中间传动轴的长度根据常见乘用车的轴距区间做了适配，轴身采用空心结构设计，在保证扭转强度的前提下降低转动惯量，轴身两端的花键配合段做了滑动行程预留，

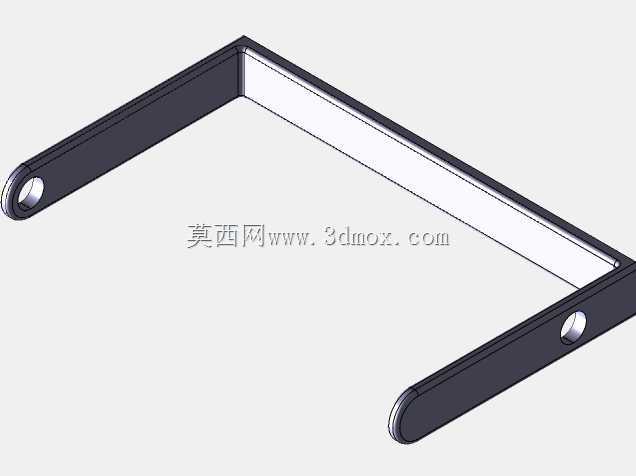

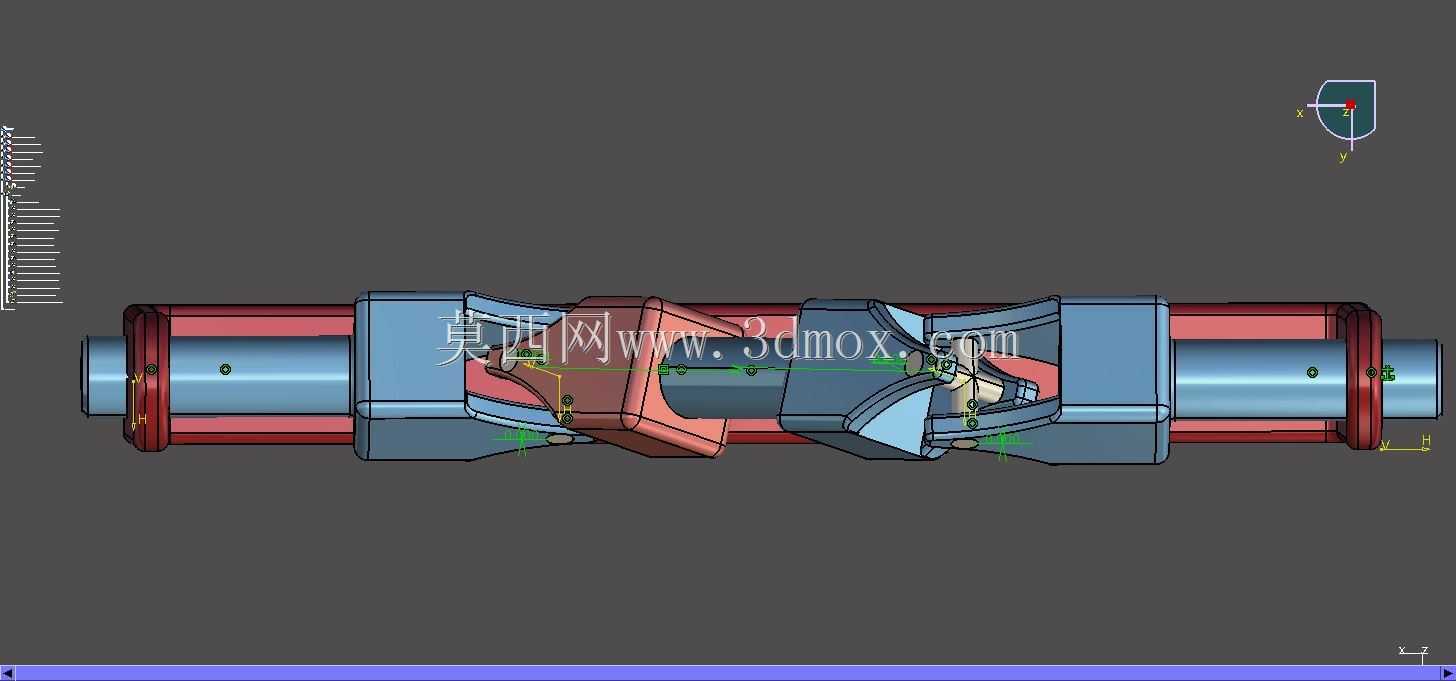

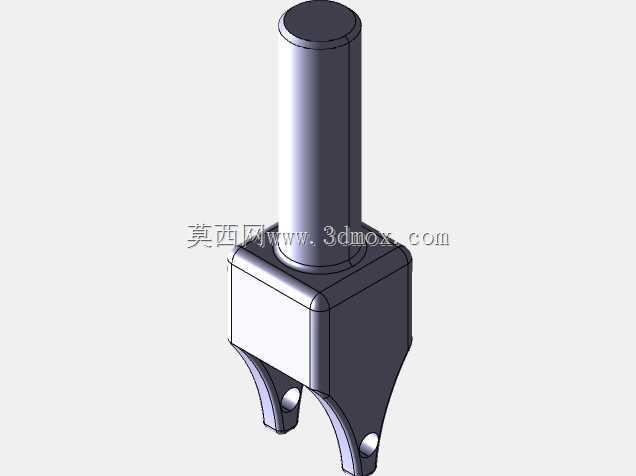

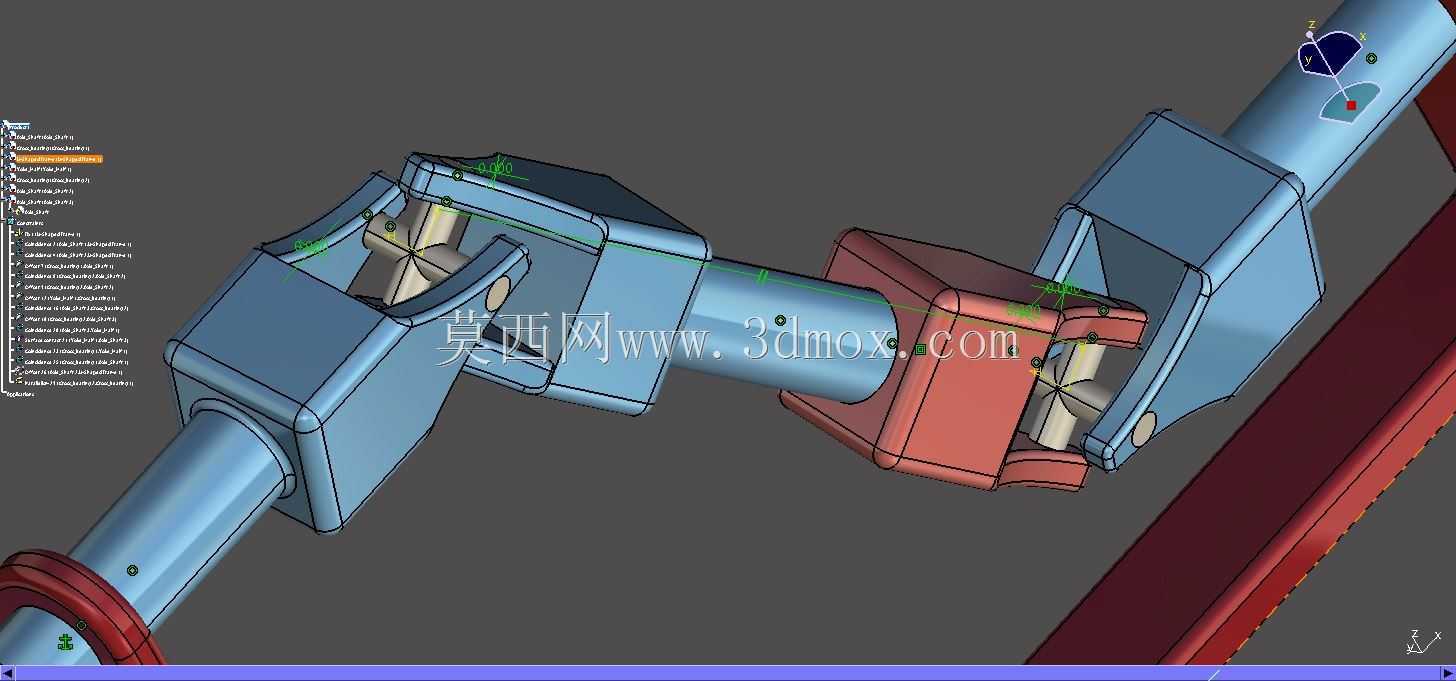

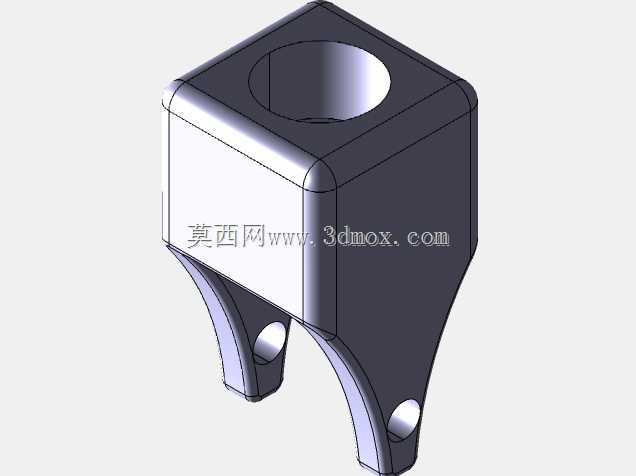

　　能够补偿车辆行驶过程中悬架跳动带来的轴向长度变化，花键的齿形参数按照重载传动的标准选取，齿侧间隙控制在合理范围，既保证滑动顺畅，又不会因间隙过大产生传动冲击。两个十字轴万向节分别布置在传动轴两端，十字轴的轴颈直径匹配轴承套的承载能力，轴承套与万向节叉的配合采用过渡配合，装配时需要压装到位，轴颈端面的油封安装槽预留了标准油封的安装位置，能够防止润滑脂泄漏同时阻挡外界泥沙进入摩擦副。万向节叉的耳孔间距经过反复校核，保证十字轴摆动到最大角度时，叉体内壁不会与十字轴轴颈、传动轴端部发生碰撞，最大摆角按照实车常见的跳动极限设置，覆盖了车辆满载、极限颠簸、转向等工况下的角度变化需求。整个装配模型的约束完全按照实际装配关系设置，

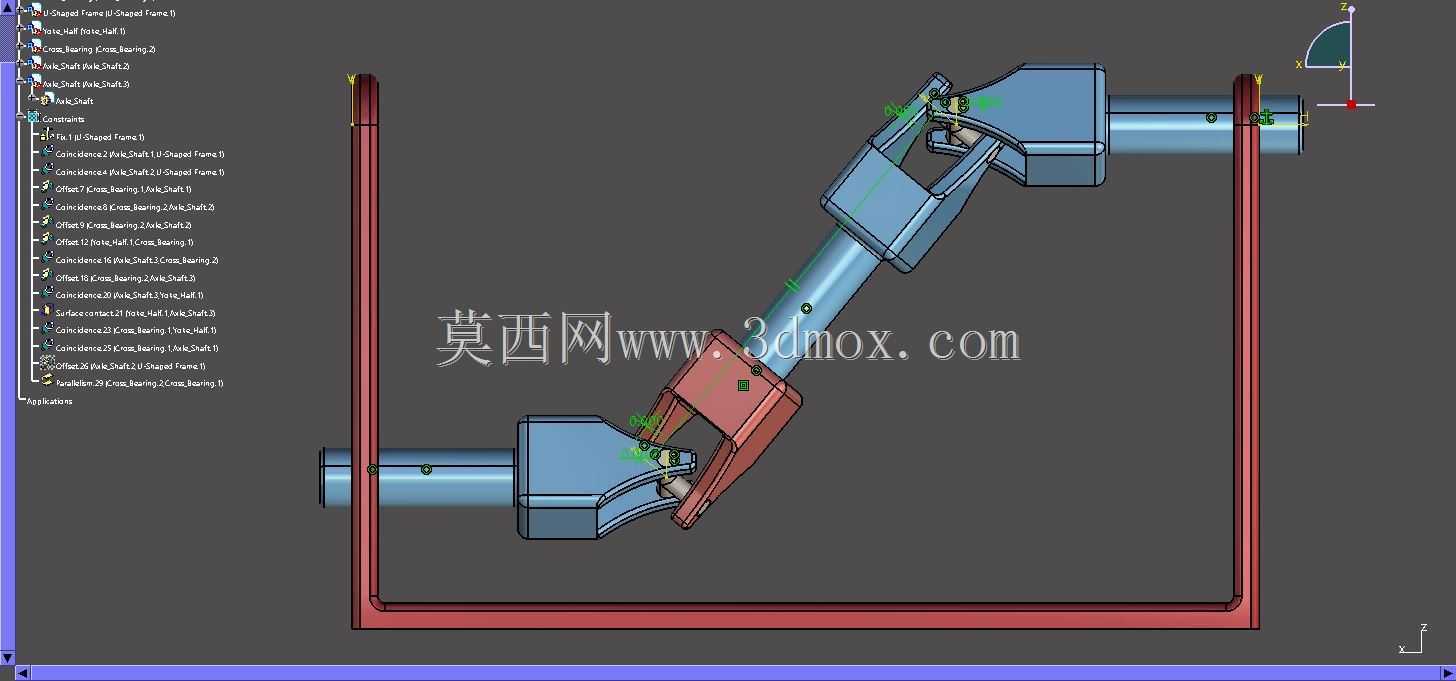

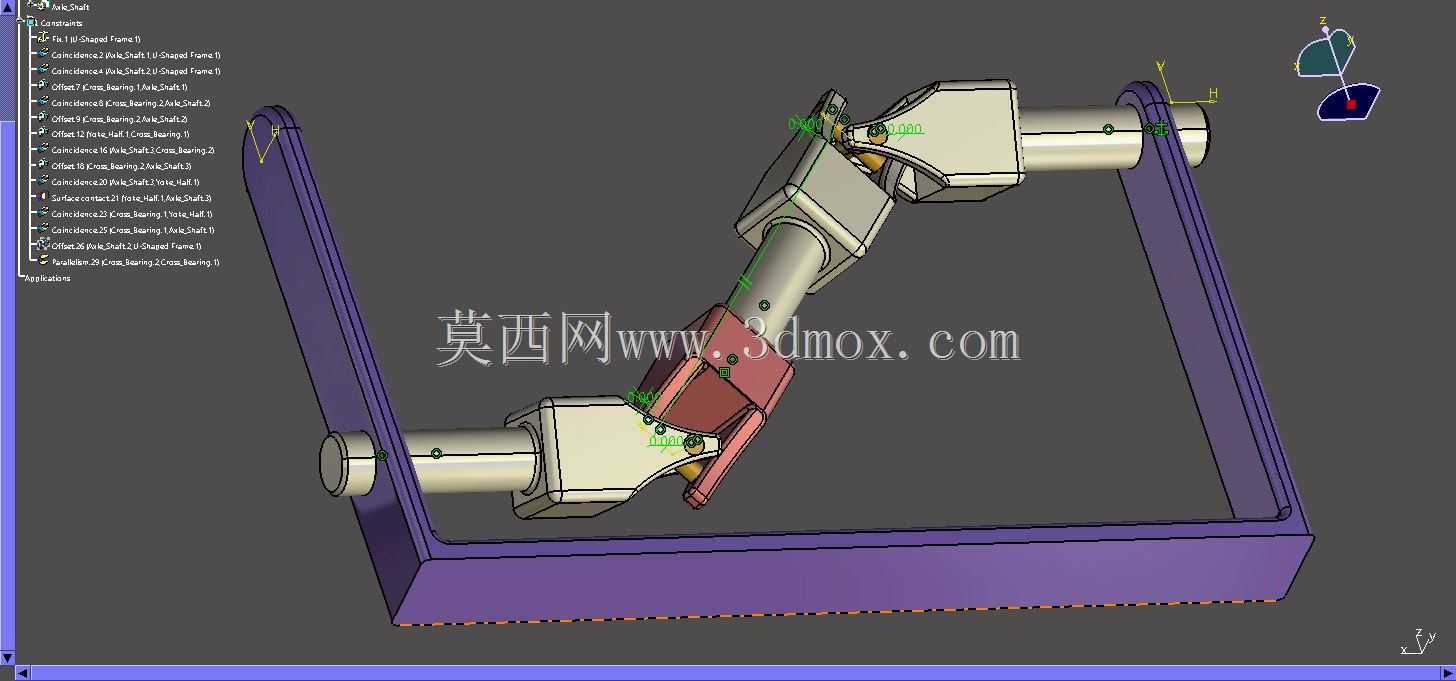

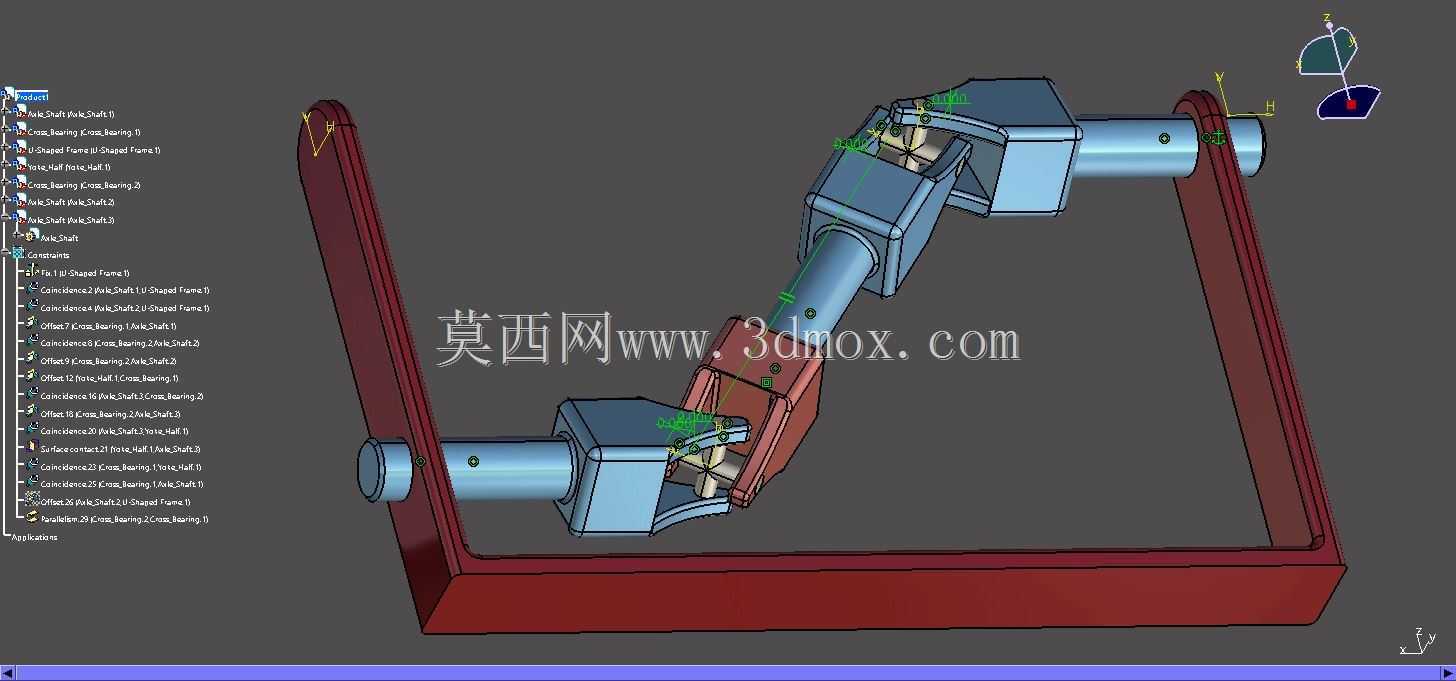

　　十字轴与万向节叉之间设置转动副，花键配合段设置轴向滑动副，两端法兰设置固定安装基准，仿真运行时可以直观看到动力传递过程中各部件的运动轨迹，验证不同摆角下的传动平顺性，排查潜在的运动干涉点。在建模过程中特意还原了各部件的工艺细节，比如万向节叉的锻造拔模斜度、轴身的动平衡标记凸台、法兰面的加工粗糙度区域，这些细节能够帮助结构设计人员在做周边部件布局时，充分考虑实际零件的外形边界，避免出现设计阶段预留空间不足、实际装配时与周边排气、悬架部件发生干涉的问题。对于需要做传动系统匹配的工程师来说，这套模型可以直接作为布局基准，根据具体车型的轴距、悬架行程参数调整传动轴长度和万向节摆角范围，快速完成传动系统的初步方案验证，减少从零开始建模的重复工作量。
