斯蒂尔森可调式重型管钳结构设计

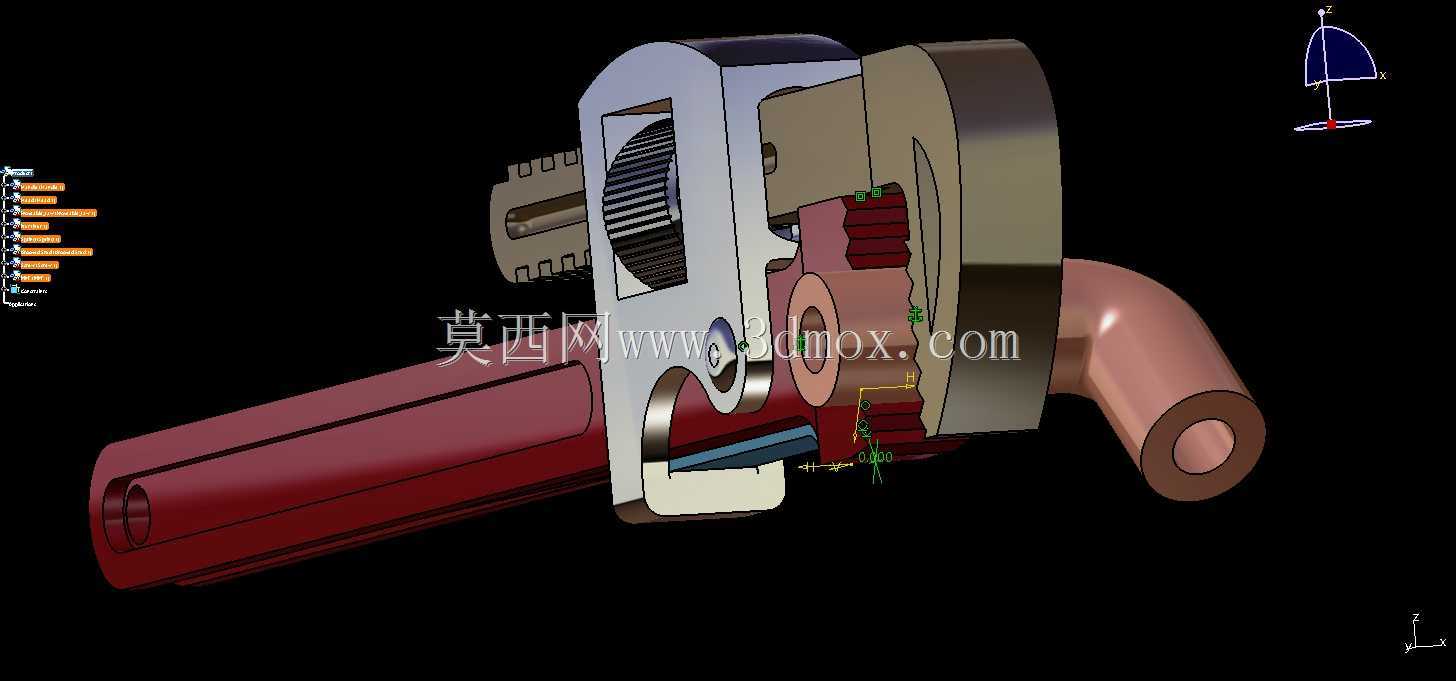

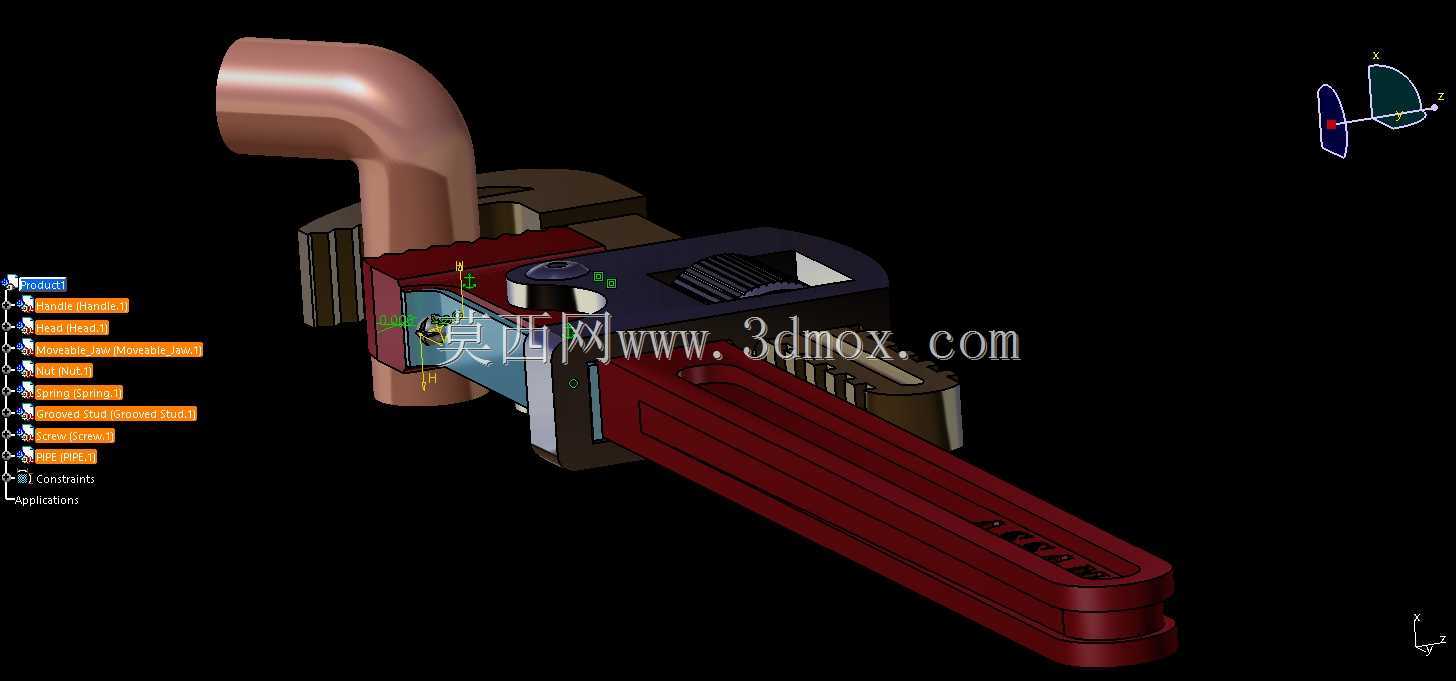

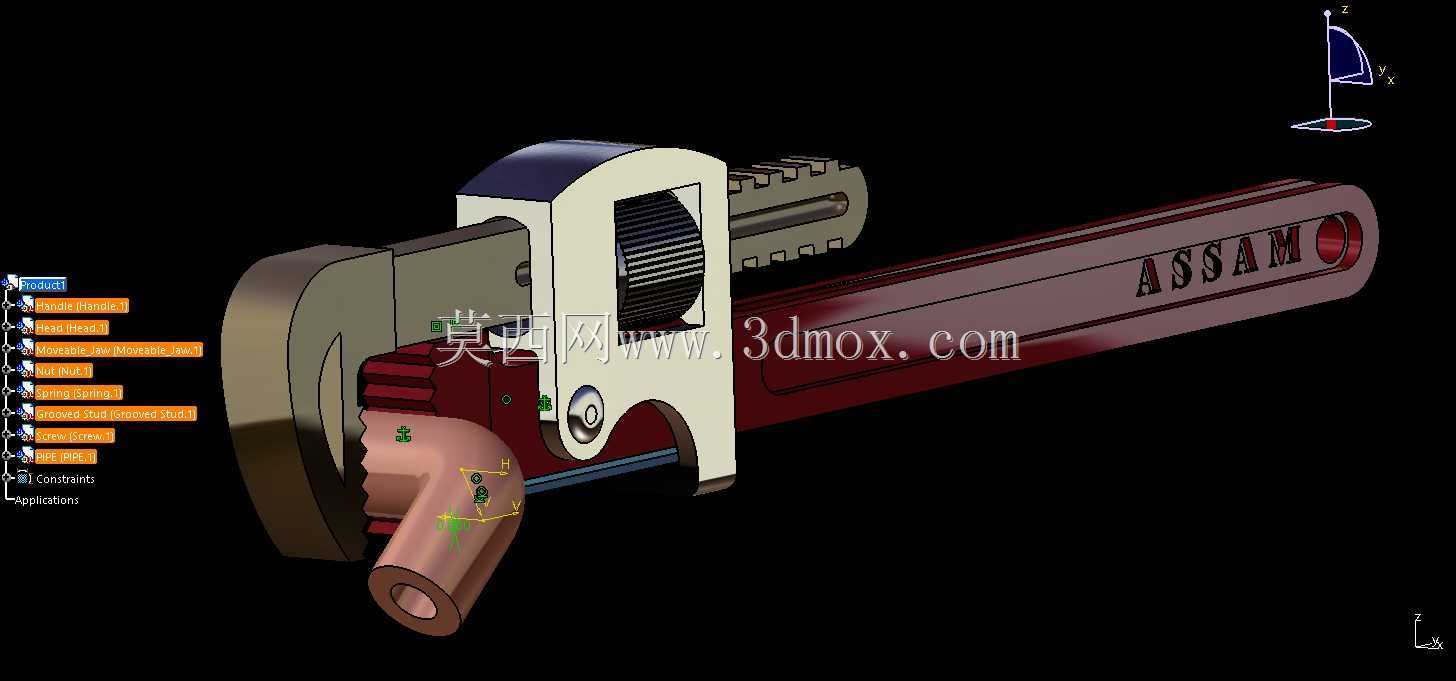

　　在油气田井口维护、建筑给排水管道安装、消防管网抢修及工业设备管路拆装场景中，斯蒂尔森管钳始终是现场作业的核心夹持工具。它区别于普通固定开口扳手，核心价值在于能够通过调节机构快速适配不同外径的圆形管件，在狭窄或锈蚀的管路空间内提供极大的夹持扭矩。从该三维结构的剖视视角可以清晰看到，其力传递路径经过了严谨的工程考量。长手柄作为力臂输入端，在施加同样握力的情况下，比短柄工具能输出数倍的扭转力矩，这对于拆卸长期锈蚀、螺纹咬死的接头至关重要。钳体的活动颚板并非简单的平面夹持，而是设计有尖锐且高硬度的锯齿牙纹。这些齿牙在夹紧力作用下会轻微嵌入金属管道表面，形成物理干涉，从而彻底避免在大力扭转时发生打滑现象，

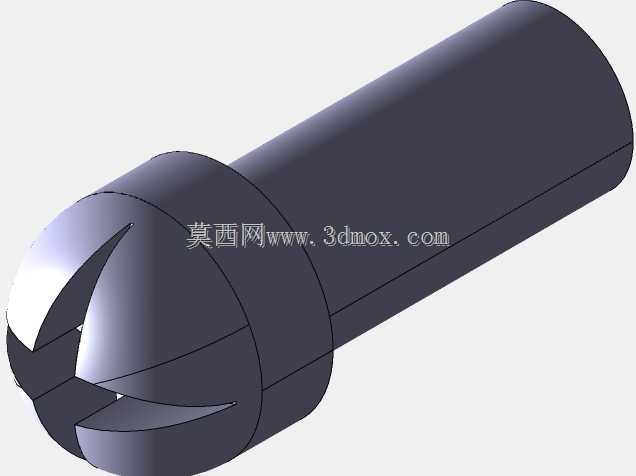

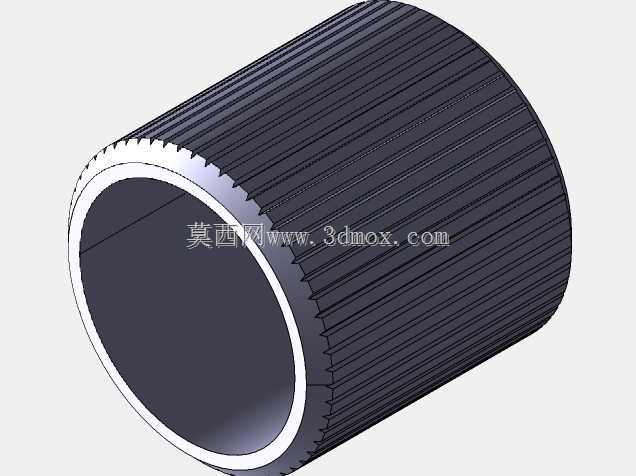

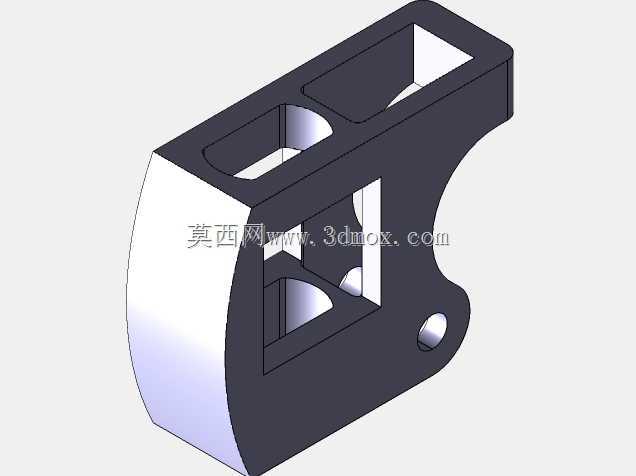

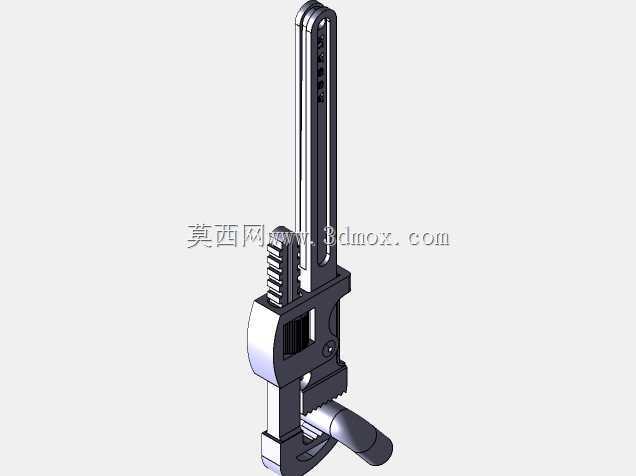

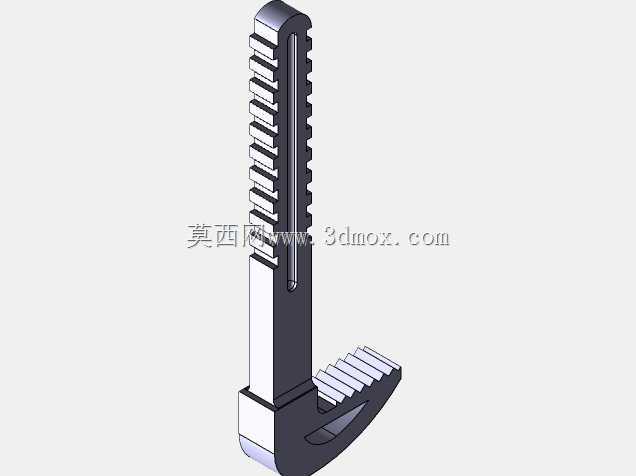

　　这也是管道工在处理高压或重载荷管路时信赖此类工具的根本原因。在设计思路上，模型还原了经典的螺母调节与弹簧复位机制。位于钳头下方的调节螺母与活动颚板的齿条相啮合，旋转螺母即可精确控制颚板开口大小，以覆盖从细口径铜管到大口径镀锌钢管的广泛尺寸范围。颚板与钳体主体的铰接销轴是整个工具承受剪切力的核心部位，在三维建模时需要严格控制销轴与孔的同轴度及配合公差，通常选用高强度合金钢并进行热处理，以防止在过载情况下发生断裂或塑性变形。从外形尺寸与安装边界来看，该工具的整体轮廓呈细长杆状，这决定了它在工具箱中的排布方式。在进行整机设备的管路布局设计时，工程师必须预留出足够的扳手操作空间，即不仅要容纳管钳本身的宽度，

　　还要考虑手柄旋转所需的扇形扫掠半径。如果管路布局过于贴近墙壁或其他设备，导致手柄回转角度不足，现场维护将变得异常困难。此外，钳口的最大张开度决定了其能处理的管径上限，而闭合时的最小尺寸则影响其在密集管束中的插入能力。模型中展示的颚板曲线经过优化，确保在夹持不同直径管件时，锯齿都能以最佳角度接触管壁，将正压力均匀分布，避免因应力集中而夹裂薄壁管材。这种对力学传递、材料强度及现场操作人机工程学的综合还原，使其成为机械结构教学与工具设计参考的典型案例。
