欧米茄形弹性夹持固定支架结构

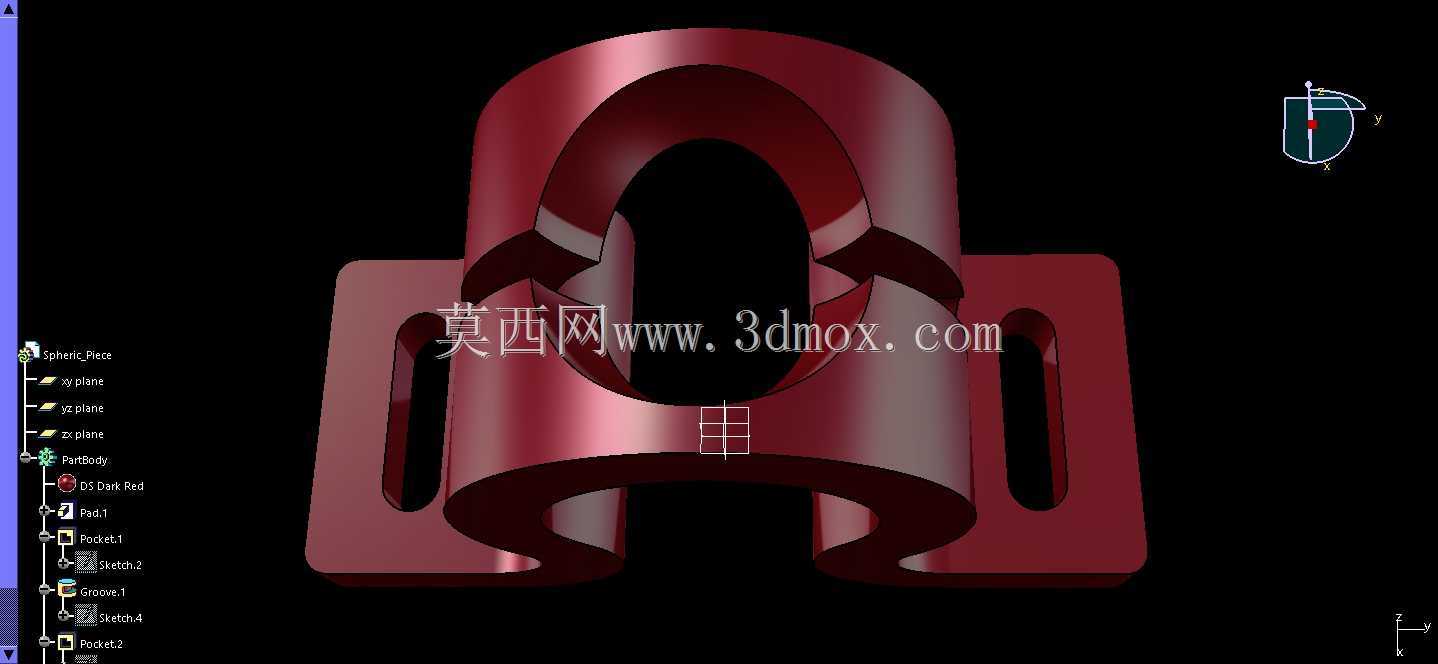

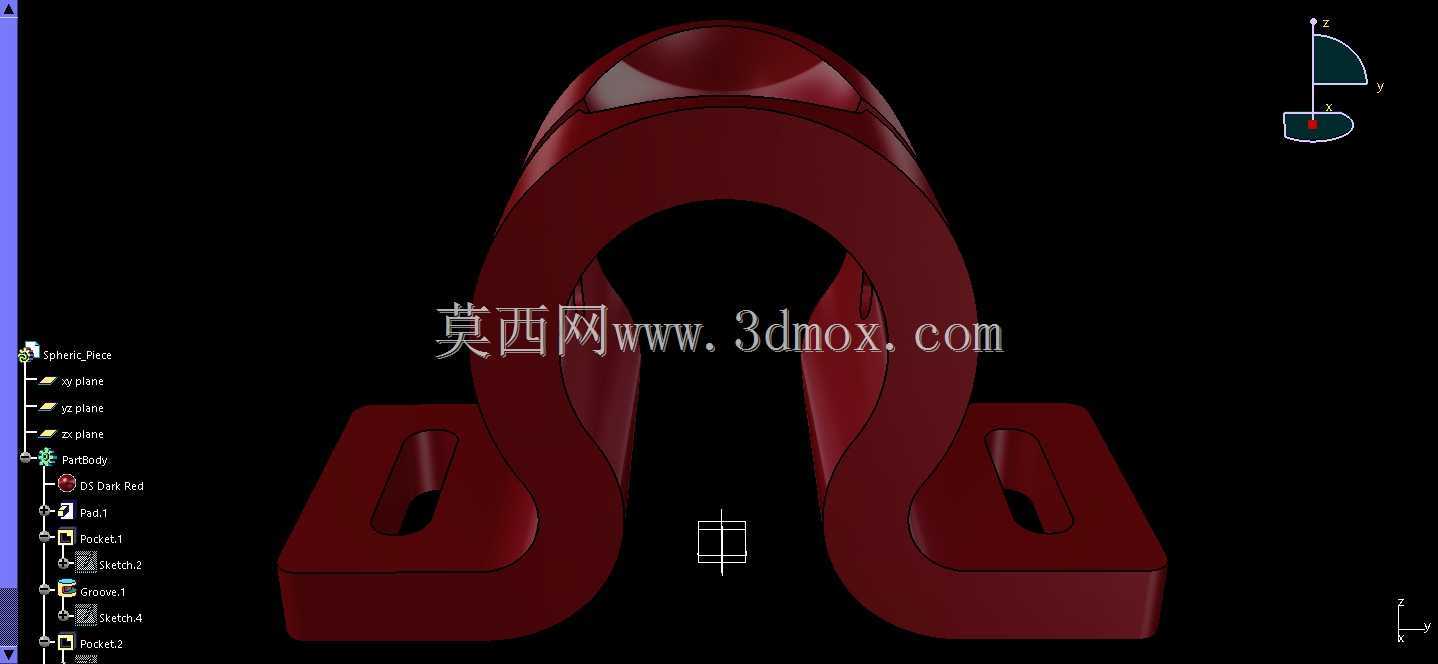

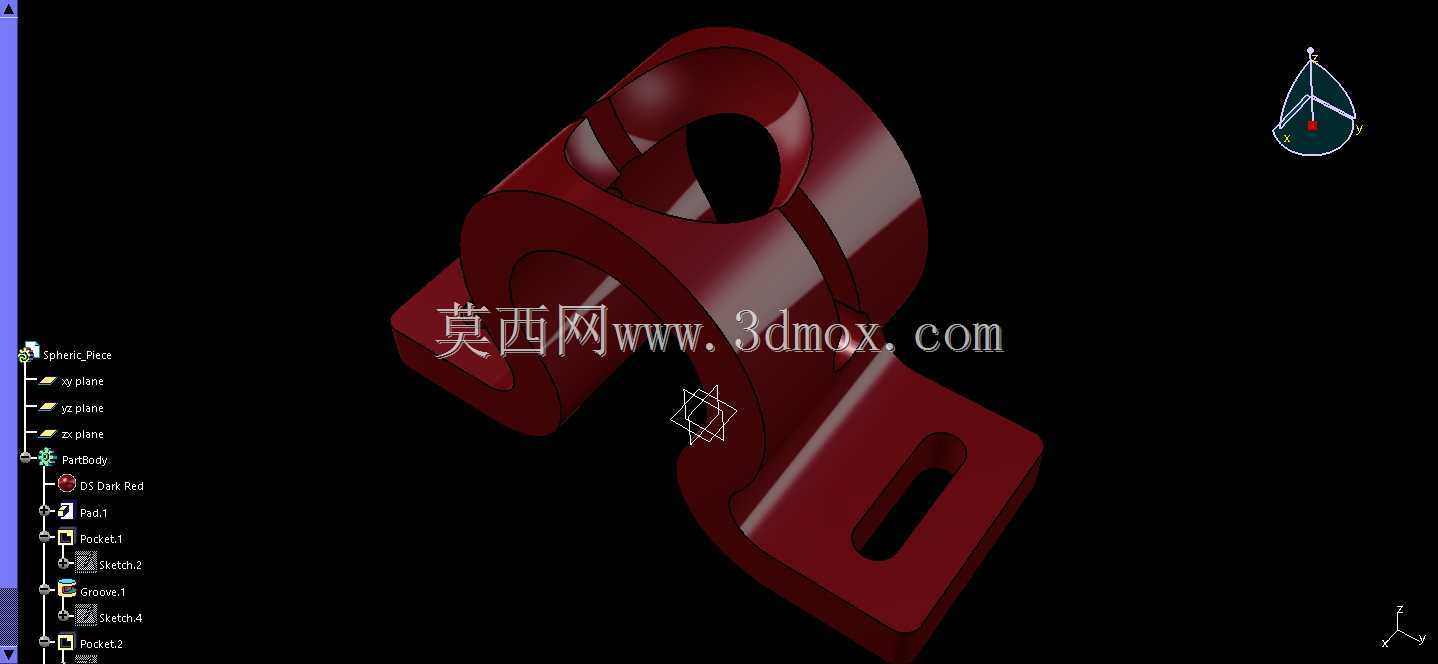

　　该件采用类似欧米茄符号的拱形主体配合两侧带安装孔的平板支脚，整体呈现对称的U形环抱轮廓。拱形顶部为连续圆滑过渡曲面，两侧壁向下展开并在底端形成水平安装面，每个支脚内开设长圆形孔，用于补偿装配位置偏差并容纳紧固件。这类结构常见于线束、管路、小型传感器或圆柱形元件的弹性固定场景，利用拱形段的弹性变形产生抱紧力，同时通过支脚将载荷传递到安装基板。

　　从受力路径看，拱形顶部在被夹持物压迫时会向两侧张开，侧壁承受弯曲与少量扭转载荷，底部过渡圆角是应力集中需要重点控制的区域。建模时应保证内外曲面连续，圆角半径与板厚保持合理比例，避免在折弯根部出现突变。支脚长圆孔的长度、宽度和边距需要结合螺栓规格、安装公差以及材料屈服极限确定；孔边到外缘的最小距离应满足连接强度要求，防止拧紧时局部撕裂或翘曲。

　　外形边界方面，整体高度由拱形内径和顶部壁厚决定，宽度由两支脚外缘确定，长度方向则取决于安装孔中心距。若用于替代常见管夹，拱形内轮廓应与目标管径或被夹持件外圆匹配，并预留一定预压量，使装配后既能够限位，又不会因过压导致永久变形。两侧安装面需要保持共面，必要时在底面增加局部压印或凸点，以改善贴合度并防止转动。

　　设计思路上，该件适合用等壁厚板材成形思路处理：先建立中心对称草图，再通过拉伸、切除和圆角完成实体；若面向钣金工艺，可转化为钣金件并校核展开长度、折弯系数和最小折弯半径。拱形顶部的封闭圆滑外形有利于分散应力，两侧开放支脚则提供安装调整空间。对于需要减振或绝缘的场合，可在拱形内侧增加衬垫；对于金属件，则应关注表面处理、边缘去毛刺以及长期疲劳松弛。

　　在设备选型和结构复核时，应重点检查三件事：拱形开口与被夹持件直径的配合关系、支脚长圆孔在实际安装面上的可调范围、以及拱形受压后底部圆角处的最大应力是否低于材料许用值。若安装空间受限，还需确认拱形外侧与周边零件的干涉边界，特别是在装配工具进入、紧固件拧紧以及被夹持件产生热胀或振动位移时，该支架仍应保持可靠约束而不发生松脱。
