传感器配套金属密封端盖结构

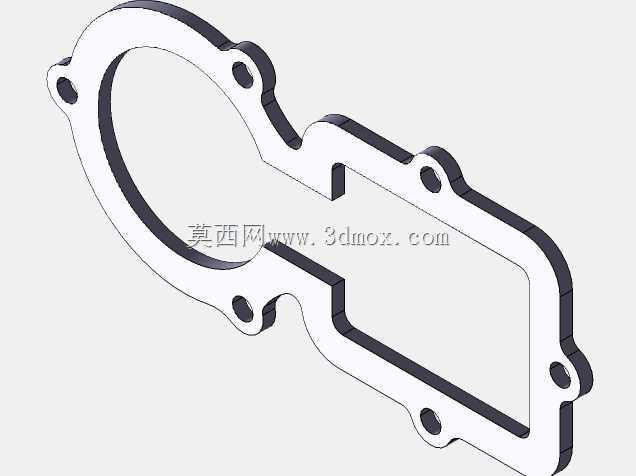

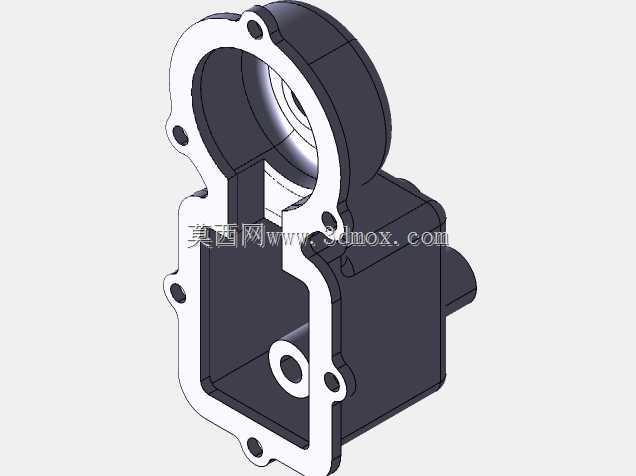

　　该金属端盖主要面向工业传感检测装置的腔体封装场景，常见于生产线工位的位置传感模块、流体管路压力变送单元以及设备内置的转速探测组件，作用是为内部敏感元件提供刚性防护边界，同时完成腔体与外接基体之间的定位衔接。从实际装配逻辑来看，端盖朝向腔体的一侧预留了环形贴合止口，安装时止口嵌入传感器壳体的开口内，既可以抵消装配过程中的径向错位，也能在压紧状态下挤压密封垫片，阻断粉尘、切削液以及工业环境中的潮气侵入内部电路。法兰边缘均匀分布的多个安装孔采用沉孔设计，紧固件锁紧后端面不会突出，能够避免相邻部件运动时发生剐蹭，也让整体安装布局更为紧凑。端盖内部设置的中心凸台属于核心定位结构，其内径与传感器内部的支撑轴段采用小间隙配合，

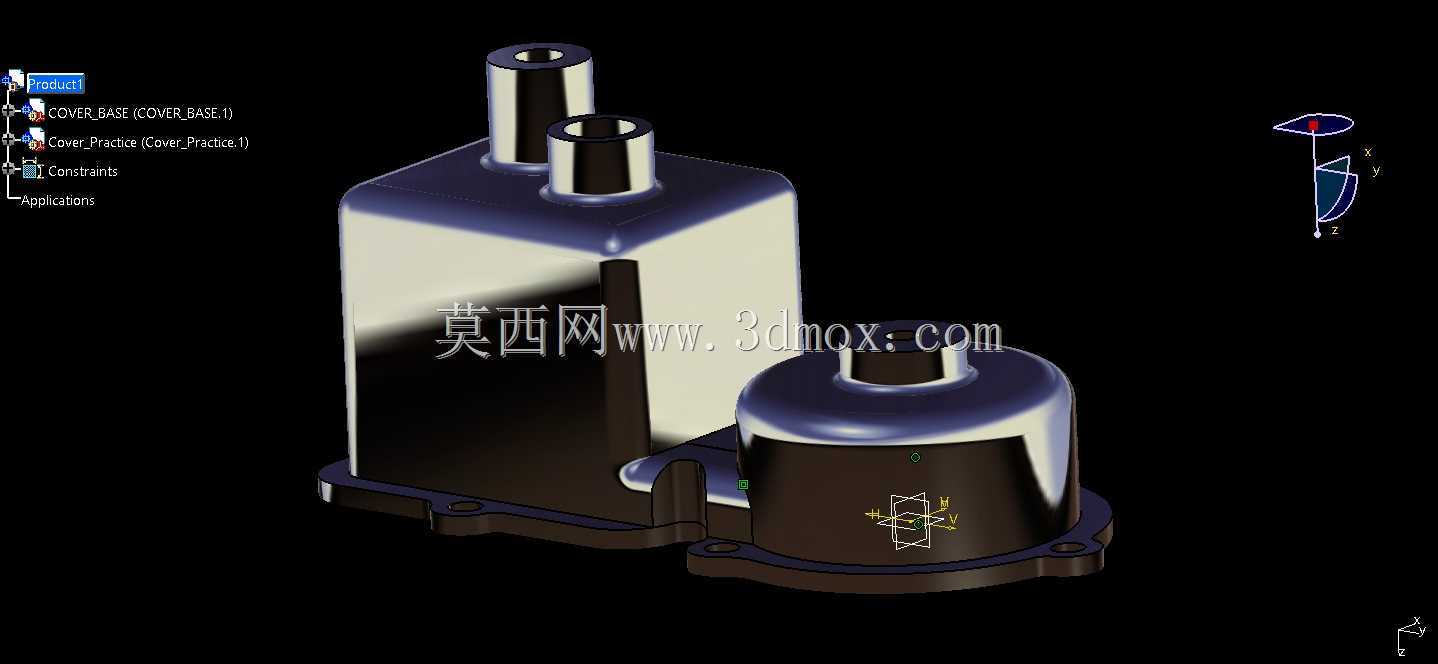

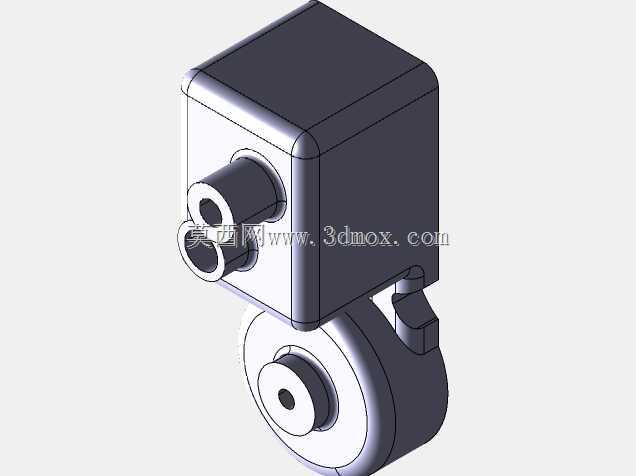

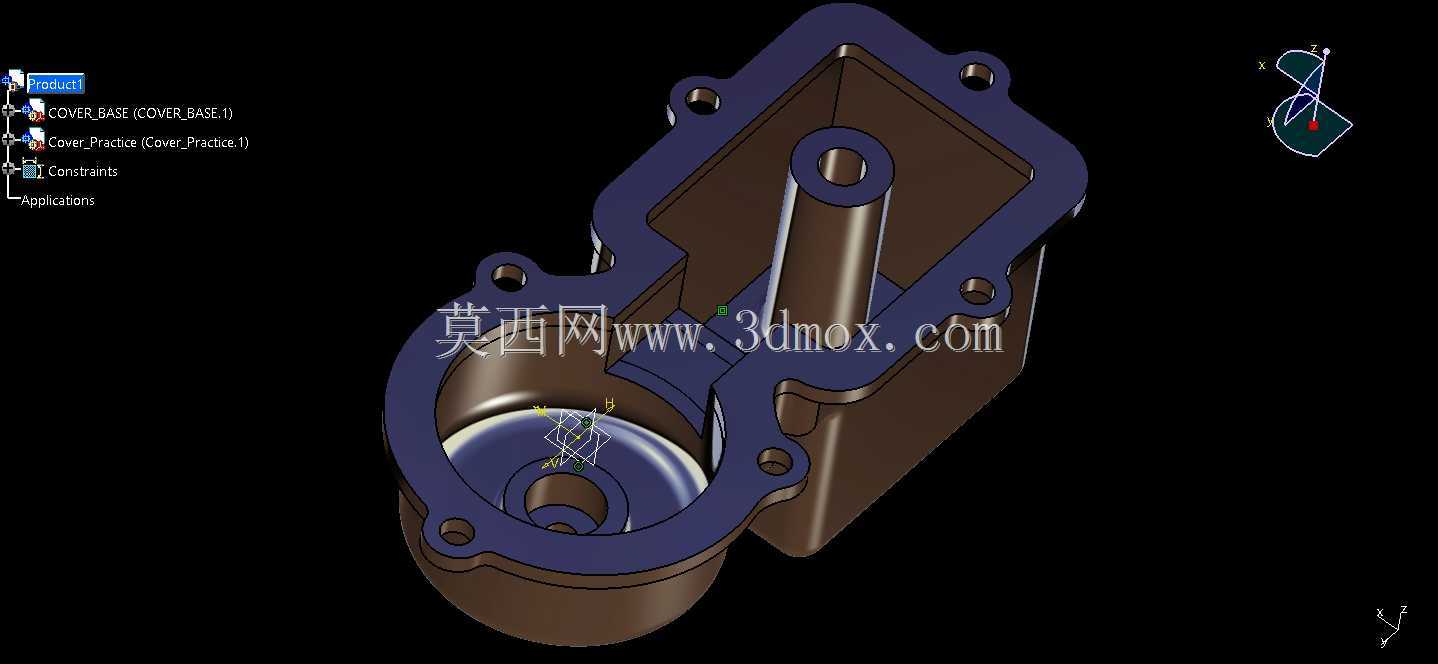

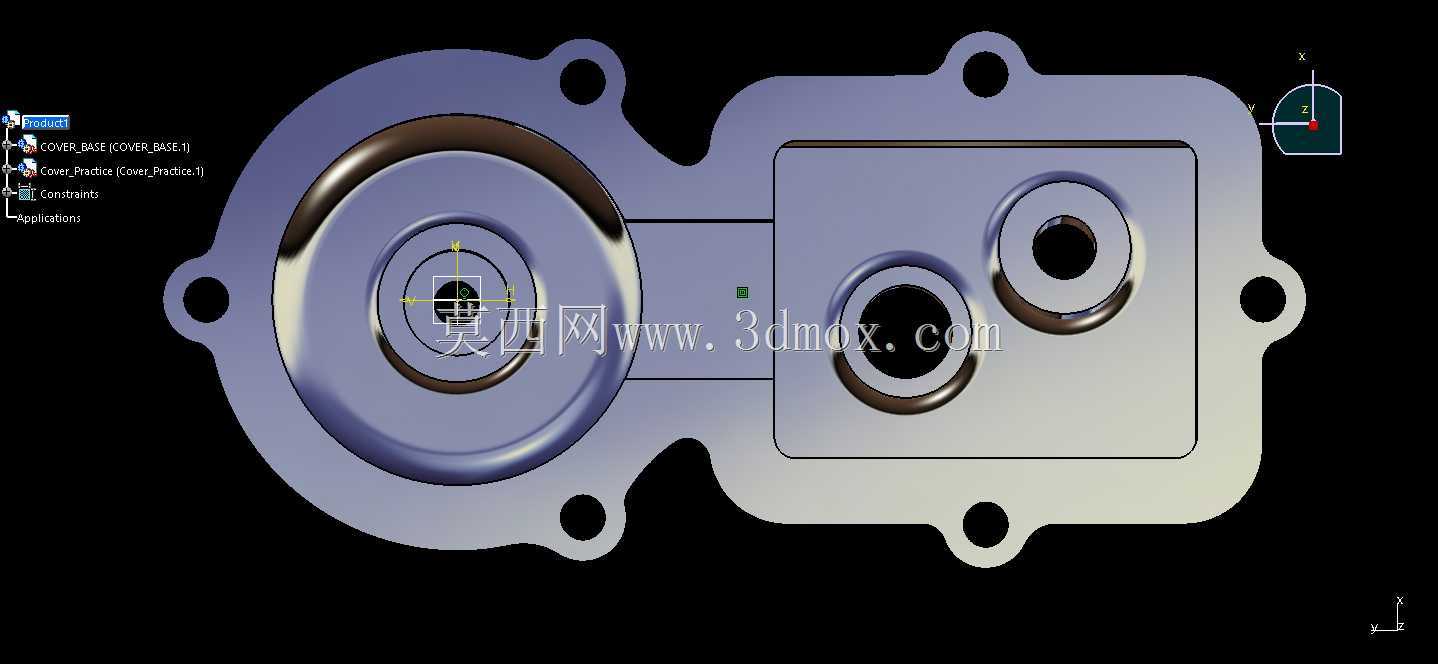

　　可在装配时快速完成同轴度找正，同时在设备运行过程中约束内部构件的径向窜动，降低振动工况下敏感元件的偏移量。凸台周边的镂空区域并非单纯减重设计，而是为内部接线端子、信号调理电路板预留出排布空间，让端盖合装后不会挤压线束，也方便后期检修时快速观察内部接线状态。外形轮廓结合了圆形腔体与矩形安装法兰的特征，圆形段适配传感器的圆柱探测腔体，矩形法兰则贴合设备安装面的平直边界，整体外轮廓没有多余突出结构，能够在狭小的设备安装空间内完成布置。建模过程中优先保证配合面的尺寸精度，止口配合面、中心孔同轴度以及安装孔的位置度均按照常规机械加工公差设定，兼顾数控铣削的加工可行性与装配互换性。壁厚在法兰区域做了均匀过渡，

　　既避免薄壁处加工振颤导致的平面度超差，也防止厚壁区域材料浪费与应力集中。端盖外侧的圆弧过渡处理，可减少应力集中开裂风险，适配工业现场长期振动的使用工况，整体结构无需额外复杂加工工序即可完成量产，能够直接对应常规传感器壳体的改装与替换需求。
