弯颈式手动水球阀三维结构设计

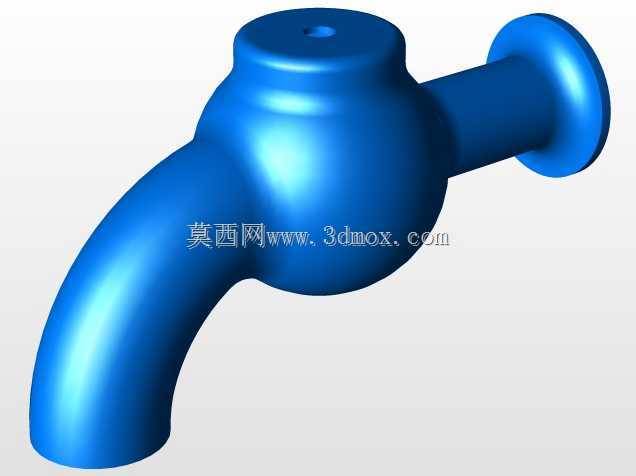

　　该模型呈现的是一种弯颈式手动水球阀，核心结构由弯通阀体、球形阀芯、阀杆、操作手柄、端部锁紧件及连接法兰组成。与常见直通球阀相比，其进出口轴线呈90°空间转向，适合安装空间受限、管路需要在阀位处直接改变走向的场合，可减少额外弯头配置，降低管路接头数量和潜在泄漏点。

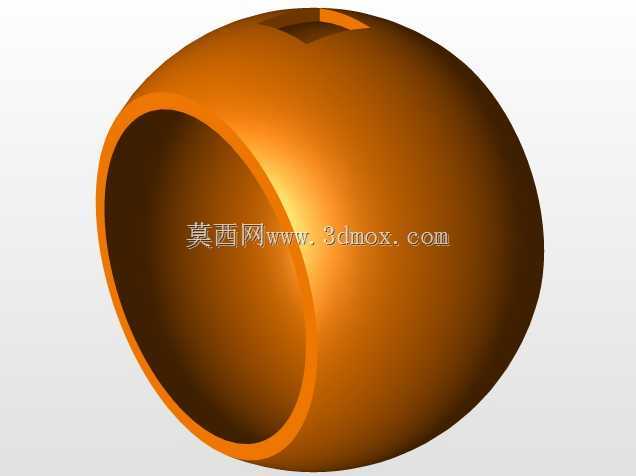

　　从实际用途看，这类阀主要用于低压水系统、冷却回路、试验台管路、小型工艺管线及设备内部水路，承担通断控制功能。手柄处于与流道平行位置时，球体通孔与阀体通道对齐，介质可顺利通过；扳动90°后，球面封闭通道，实现截断。由于采用球面密封，启闭过程中密封副摩擦行程较短，操作力矩相对稳定，在清洁水介质条件下具有较好的密封可靠性。

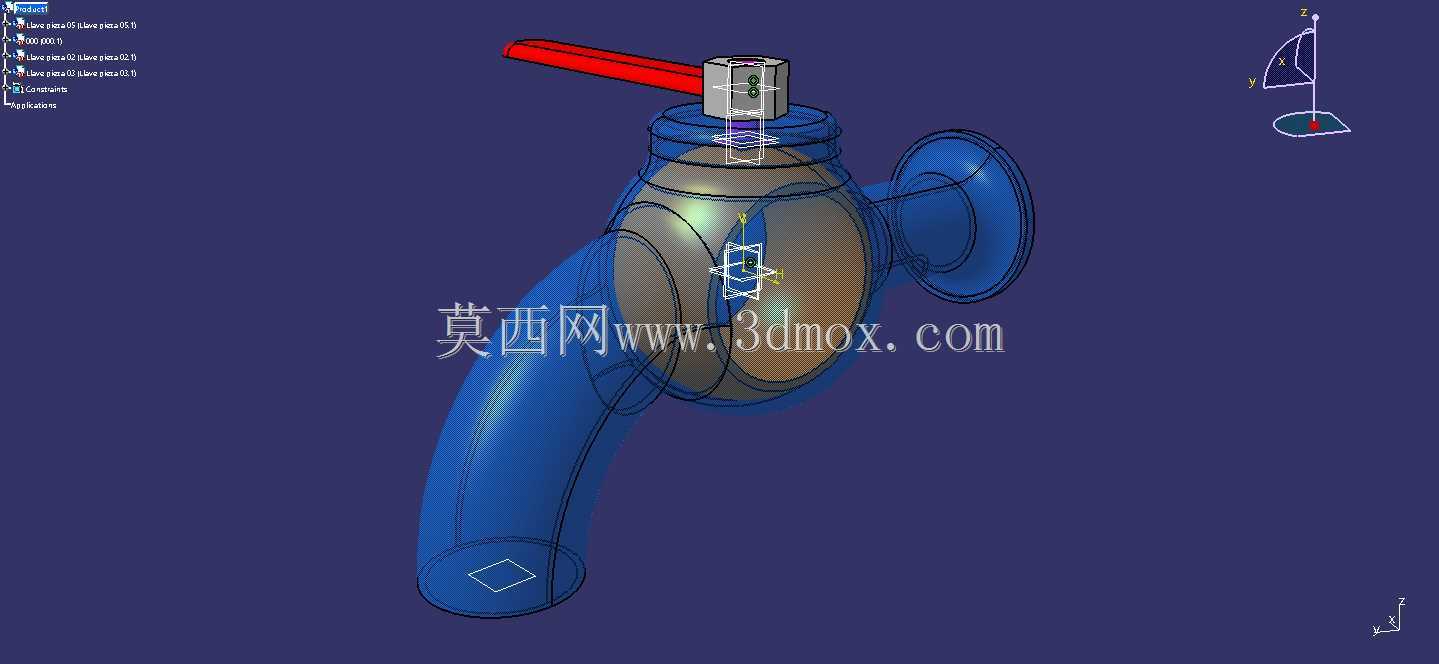

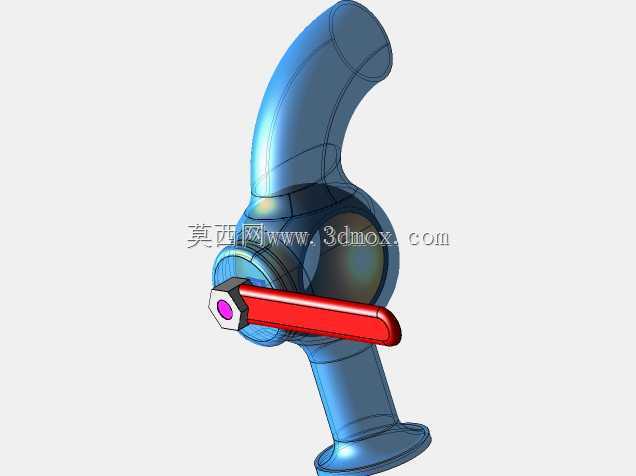

　　设计上，阀体采用一体化弯颈造型，外壁沿流道转折处设置平滑过渡，既有利于降低局部流阻，也能避免铸造或加工时出现应力集中。中部球体容纳腔需要保证足够壁厚，以承受管路压力和装配预紧力；两端连接部位则根据安装边界形成法兰式基面，便于与相邻管道或设备面板固定。模型中红色长手柄通过阀杆端部扁位传递扭矩，端部紫色六角件可限制手柄松脱，并提供一定的轴向压紧作用。

　　结构设计时需重点关注几个边界：一是球体中心与阀杆轴线的垂直度，它直接影响启闭位置准确性和密封面贴合状态；二是弯颈通道曲率不能过小，否则会增加压损并影响介质流通能力；三是手柄回转半径必须纳入安装空间校核，尤其在密集阀组或贴近墙板布置时，应预留手指操作和扳手避让空间；四是法兰连接孔距、密封面直径及通道口径需与配套管路一致，否则现场会出现干涉或密封失效。

　　从建模逻辑看，该类零件适合先建立流道中心线和回转基准，再完成阀体实体、球体通孔、阀杆密封段及手柄造型。装配时应以球心为关键基准，依次约束阀体、阀芯、阀杆和手柄，确保90°启闭动作清晰。对于结构设计和设备选型人员而言，该模型可用于校核管路转向方案、评估操作空间、展示阀件内部组成，也可作为低压水路控制阀类产品的方案参考。
