剪式手摇机械千斤顶结构设计

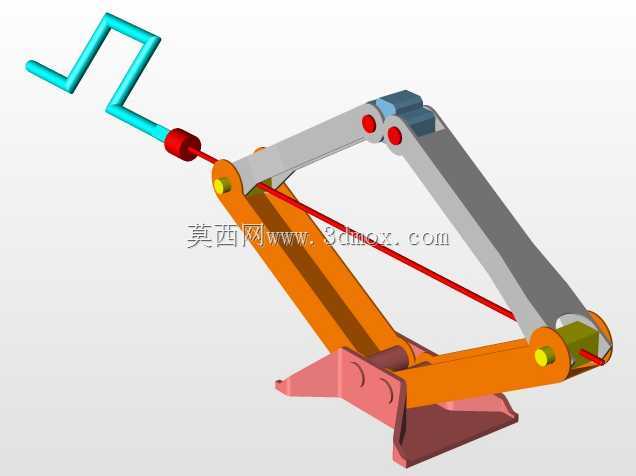

　　该模型呈现的是典型剪式手摇机械千斤顶，核心结构由左右两组交叉臂、底部支撑脚、顶部承托座、传动螺杆及Z形摇把组成。交叉臂通过中部销轴形成剪式铰点，臂体下端分别与底座和滑动块铰接，上端与顶座及另一滑动块铰接；当螺杆旋转时，两端相反旋向的螺纹带动滑动块沿轴向靠近或分离，从而改变剪臂张角，实现顶部承托面的平稳升降。这种结构在小行程、中低载荷举升场景中具有明显优势，升降过程中顶座基本保持水平，支撑面受力均匀，适合车辆维保、轻型设备检修、工装定位及装配线高度微调等场合。与液压举升装置相比，纯螺纹传动不存在油液泄漏和密封老化问题，维护点集中在销轴与螺纹副，长期存放后仍能保持较稳定的机械性能。设计时需要重点关注臂体截面抗弯能力、

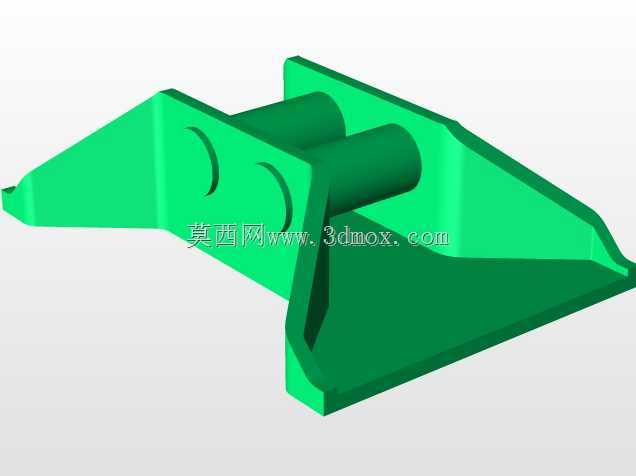

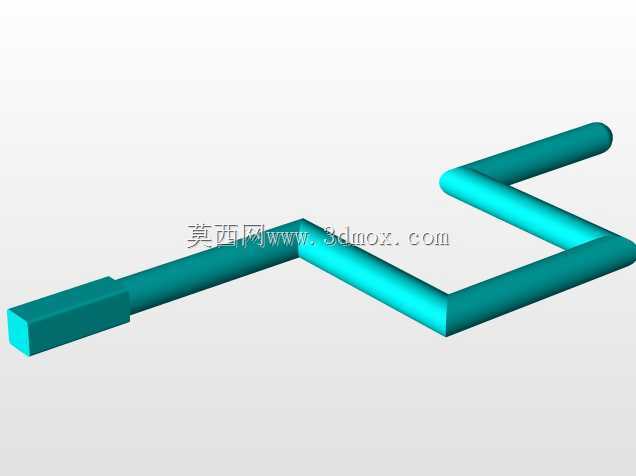

　　铰点孔位同轴度以及螺杆受压稳定性。模型中臂板采用折线轮廓，既避让螺杆运动空间，也在关键受力区保留足够宽度；销轴端部以彩色轴套示意限位结构，提示装配时需控制轴向窜动。底座向外展开形成较大接地面积，可降低单位面积压强并提高抗倾覆能力；顶部承托座设置凹槽或贴合面，用于与被举升件的支撑点定位，减少滑移风险。从安装边界看，收起状态高度较低，能够伸入车辆底盘或设备底部的有限空间；完全展开后行程由螺杆有效长度和剪臂极限张角共同决定，设计中应预留机械止位，避免超行程运行导致螺纹脱开或臂体过死点。摇把采用弯折造型，便于在侧向空间受限时手动操作，同时可根据需要加接杆增大力矩。结构工程师在类似项目中可据此校核螺杆导程与输入扭矩的匹配关系，

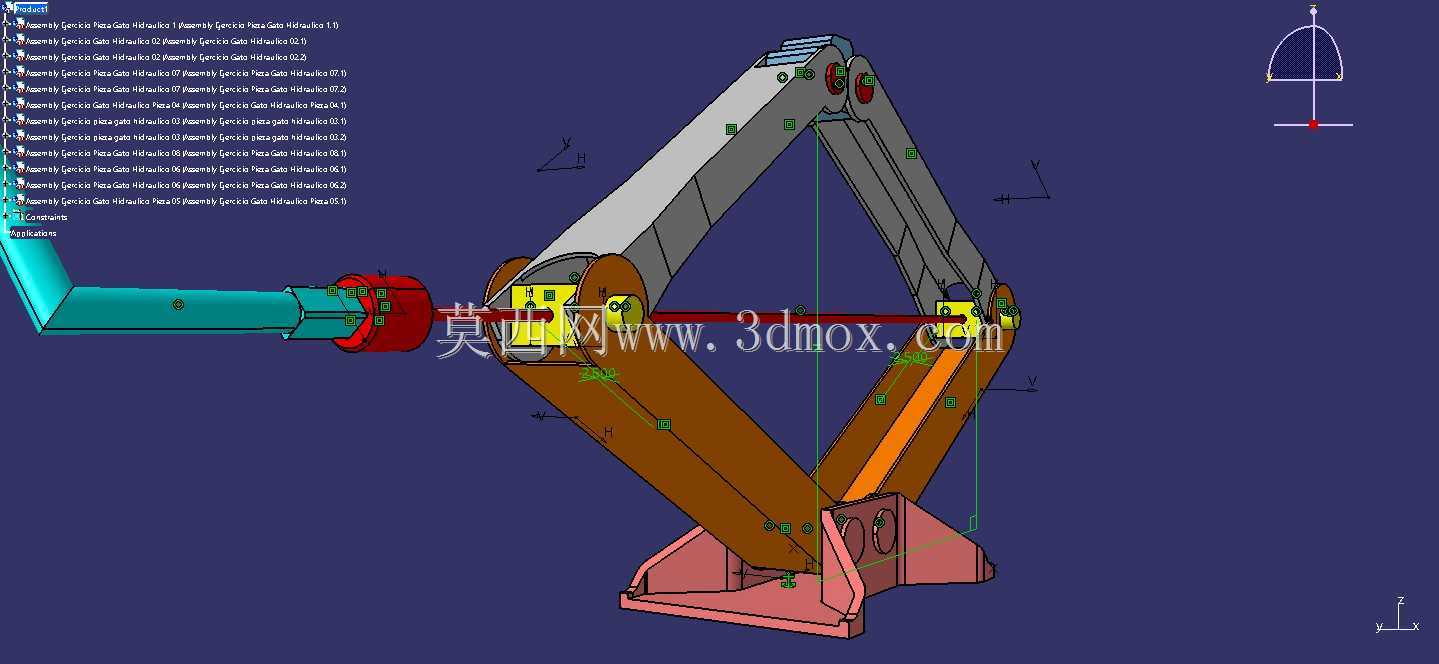

　　分析举升全过程中铰点反力、臂体弯矩和底座接地比压的变化，并在三维环境中检查运动包络，确认摇把回转范围、顶座升降轨迹以及与周边工装的干涉情况。整体建模将传动、支撑和操作部件清晰拆分，便于进行装配验证、工程图出图及后续轻量化改型。
