加托式螺旋顶升支撑工装结构

　　该螺旋顶升支撑结构以梯形螺纹副作为核心传动路径，依靠螺杆与本体导向段的连续啮合实现轴向升降，整体没有液压、气动元件的密封依赖，适合在检修工位、小型装配台、工装定位场景中长期静置承载。日常使用中，这类构件常被嵌入焊接工装底座、轻型设备调平支架、模具临时支撑位，用来补偿工件高度差、顶住待加工薄壁件，或是在拆装轴承、端盖时提供稳定的反向支撑力。

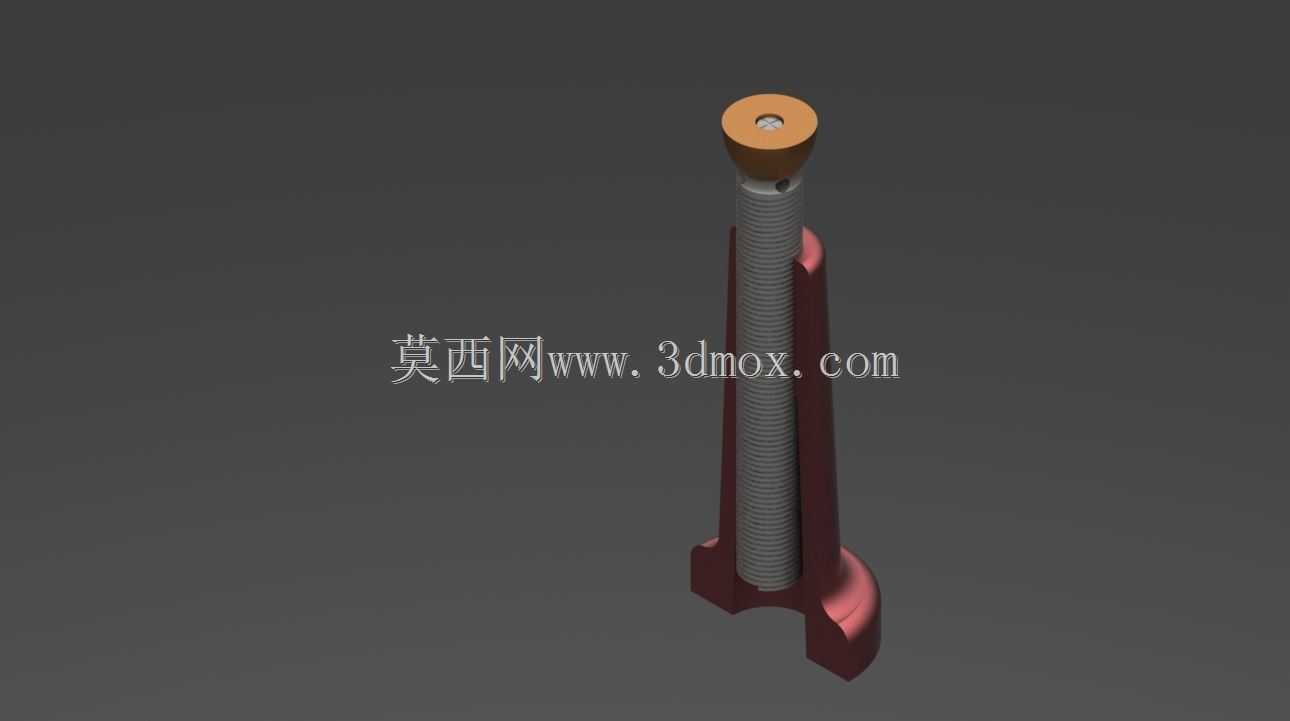

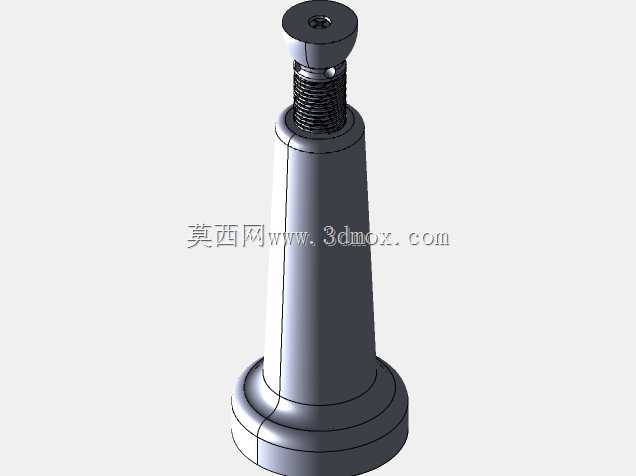

　　从结构布局看，下部叉形本体承担主要支撑与导向作用，两侧立边包裹螺杆中段，既限制螺杆径向摆动，也让顶升反力直接沿本体传到安装基面；顶部加托盘扩大了接触面积，可避免螺杆顶端直接压伤工件表面，盘部的沉孔与定位结构能适配不同压头、垫块，适配圆弧面、平面、带孔工件的接触需求。螺杆全长的螺纹段保留足够啮合长度，升至最高工作位置时仍有充足旋合余量，不会因伸出过长出现失稳或脱扣。

　　设计思路上优先保证刚性与操作可达性：本体底部叉口可卡在工装平台的T型槽、型钢边缘或垫板上，减少额外压板数量；侧面留出的扳手空间允许使用标准扳手或加力杆转动螺杆，在狭窄工位也能完成微调。螺纹选用传力效率适中、自锁性可靠的牙型，承载后不会因振动自行回落，停止位置无需额外锁紧机构即可保持高度。外形边界方面，整体呈细长立式布置，底座横向尺寸控制在小范围，便于并排布置多个支撑点；顶部托盘直径大于螺杆外径，接触应力被分散，工件表面压痕风险显著降低。安装时只需保证底面贴合平整、支撑点落在工件刚性区域，转动螺杆即可逐步顶紧，顶升过程中托盘随工件接触面自适应贴合，不会强行扭转工件。对于需要多点同步调平的工装，可在四角或关键肋位布置同规格支撑，分别微调高度后共同承力，这种纯机械结构维护简单，螺纹副定期清理涂脂即可长期重复使用，不存在油液泄漏、密封老化的问题，在单件小批量装配和现场维修场景中实用性很强。
