内螺纹手动直通式截止阀结构设计

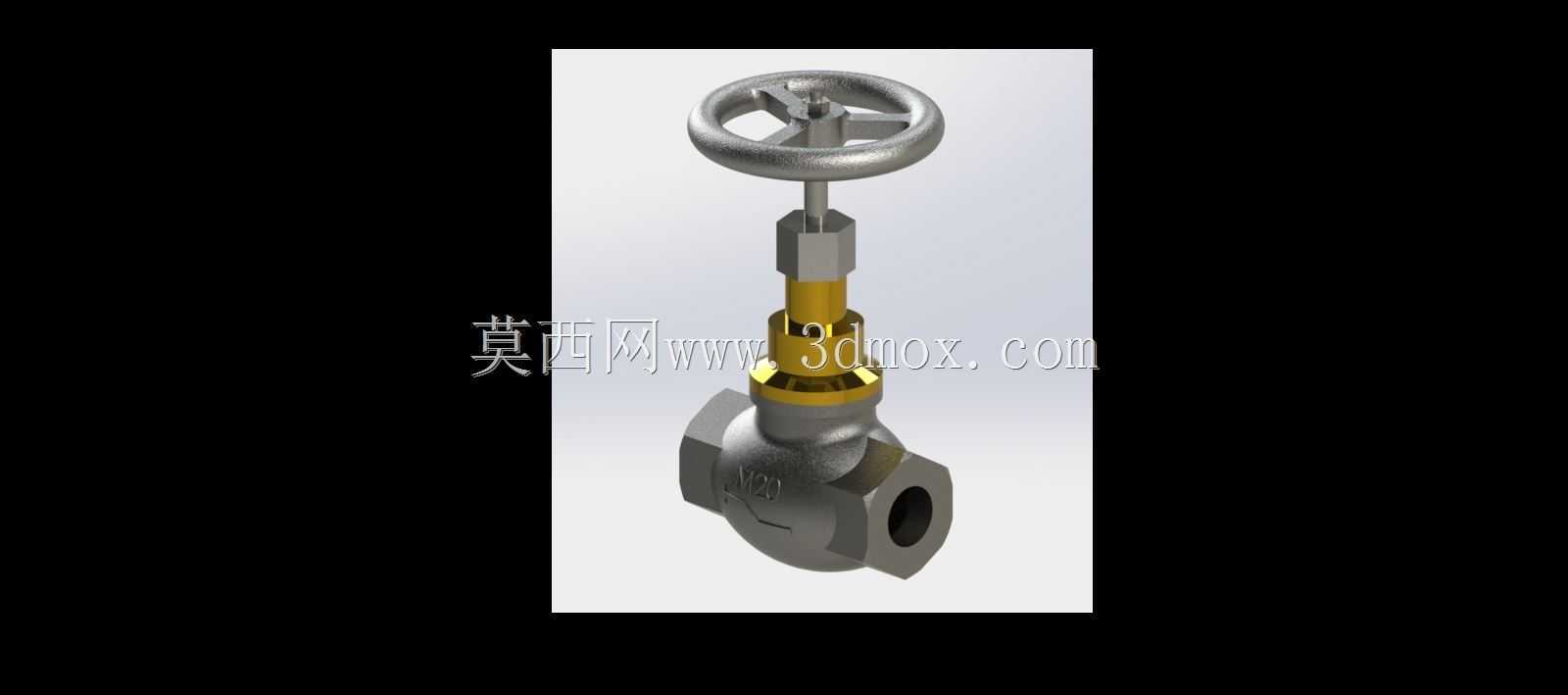

　　该模型呈现的是一款小口径内螺纹连接手动截止阀，整体采用直通式阀体流道布局，手轮置于阀杆顶部，通过旋转带动阀杆升降，实现阀瓣与阀座密封面的贴合与分离，从而控制管路内介质的通断与流量调节。这类阀件常见于给排水、低压蒸汽、压缩空气、普通油品及温和化工介质的输送管路，在设备配套、机房管线、实验装置和小型工艺系统中使用频繁，相比球阀更适合需要一定节流调节、且对密封面抗冲蚀有要求的工况。

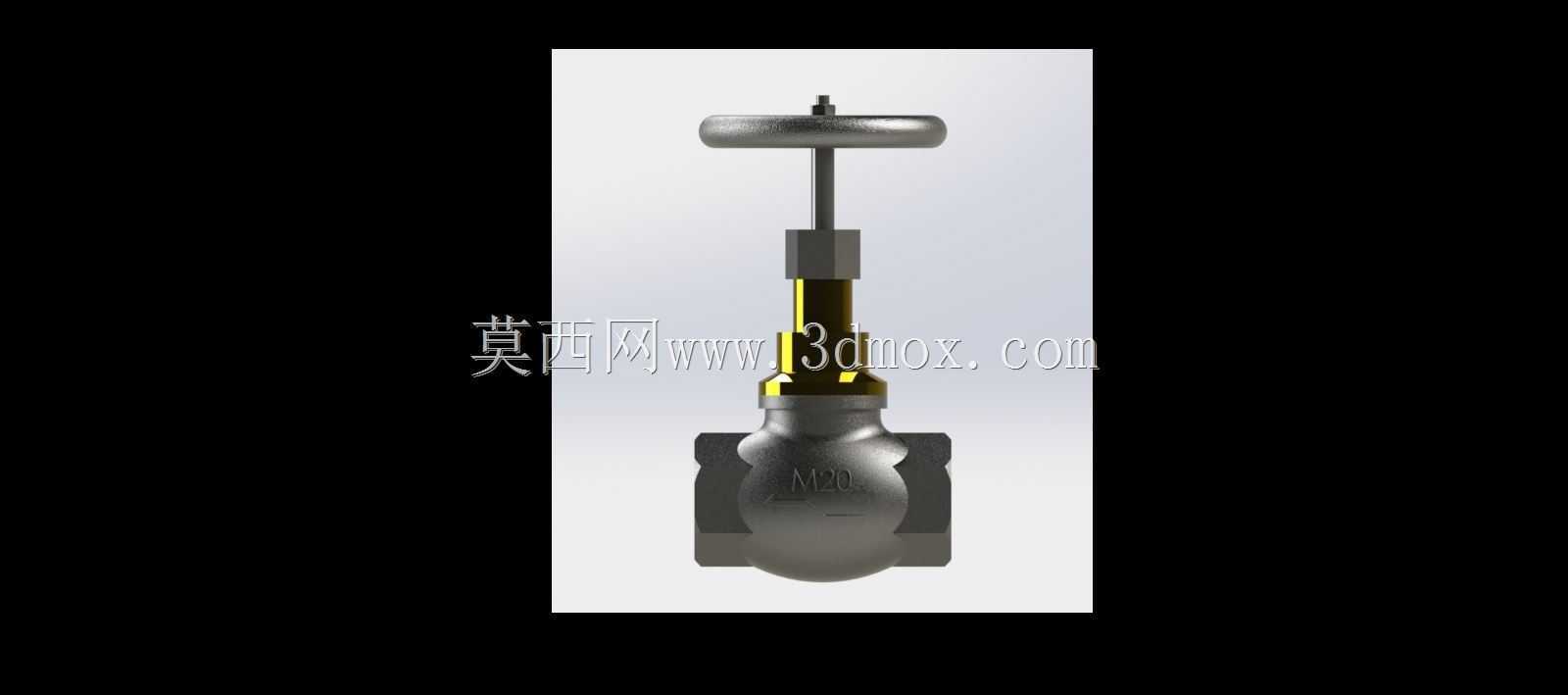

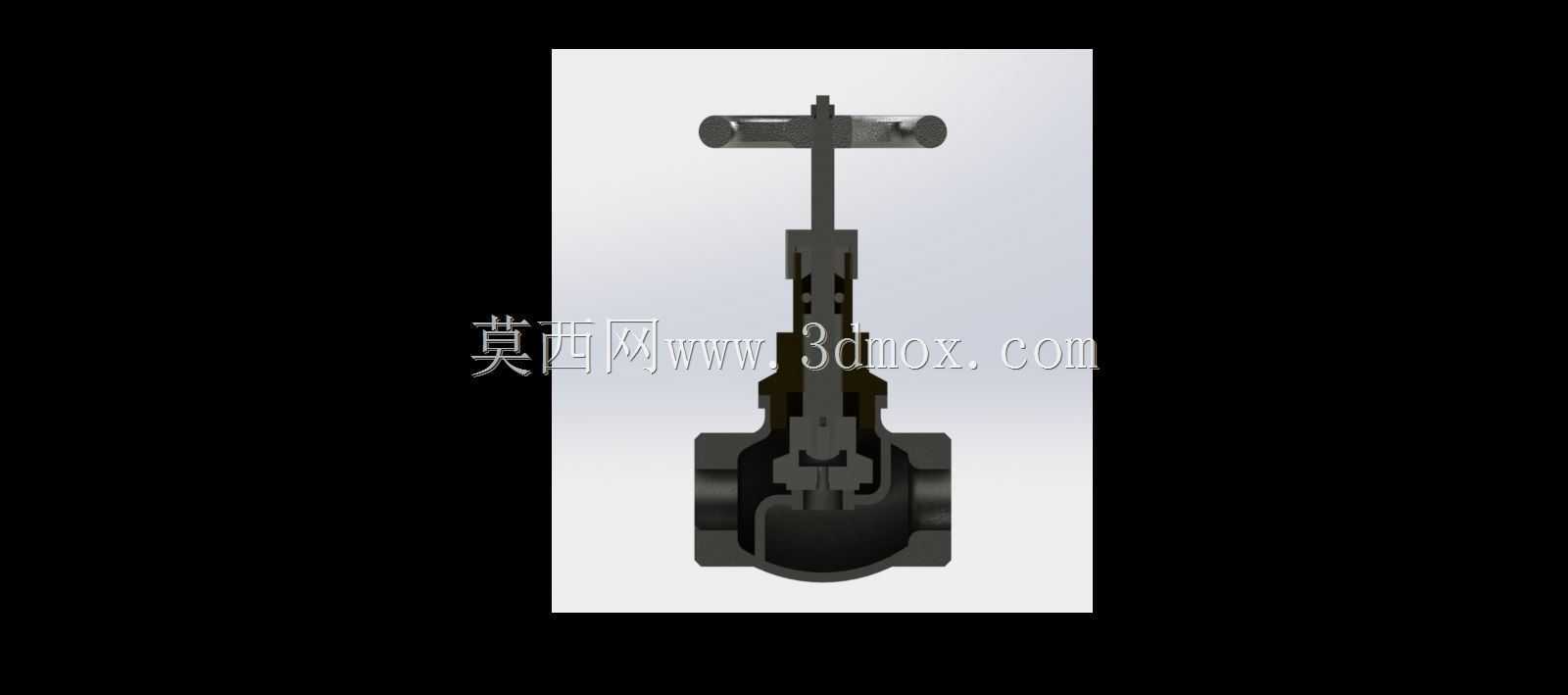

　　从结构设计角度看，阀体为整体锻造或铸造后加工的对称壳体，两侧设置同轴内螺纹接口，便于直接旋入外螺纹管道，安装空间紧凑，后期拆卸维护也较方便。中部为阀腔，容纳阀瓣、阀座与密封副；上部设置阀杆穿过的填料函区域，通过压盖压紧填料形成动密封，阻止介质沿阀杆外漏。模型中阀杆与手轮之间保留了清晰的传动关系，手轮轮缘为环形结构，提供足够操作力臂，操作人员无需专用工具即可完成启闭。阀杆中段的六角结构既方便装配时夹持，也可作为行程与受力传递的辅助部位。

　　设计思路上，直通式结构使介质流向近似直线，流路简单，阀体刚性较好；阀瓣沿阀座中心线升降，启闭过程中密封面间相对滑动较小，有利于降低擦伤风险。与闸阀相比，截止阀启闭行程较短，但存在一定流动阻力，因此选型时需结合系统允许压降综合判断。模型对阀体外轮廓、加强过渡、端口壁厚、手轮尺寸及阀杆外露长度均有表达，能够用于干涉检查、操作空间校核和管路布置预览。

　　在安装边界方面，两侧螺纹接口的中心高、阀体总宽、手轮外径及手轮顶部至阀体底部的高度，是布局时必须控制的关键尺寸。手轮上方需预留旋转操作空间，阀杆上升时不得与上方管线或支架碰撞；阀体两侧应留出扳手拧紧空间，避免靠近墙面或设备本体导致装配困难。若用于水平管路，通常建议阀杆竖直向上安装，以保证填料函工作状态稳定，并减少介质杂质在密封区域积聚。三维建模时需重点保证螺纹接口同轴度、阀杆与阀座密封面的垂直度，以及填料压盖与阀杆的间隙均匀性，这些几何公差直接影响启闭灵活性和外漏可靠性。
