工业管道用反转活门1220主组件结构

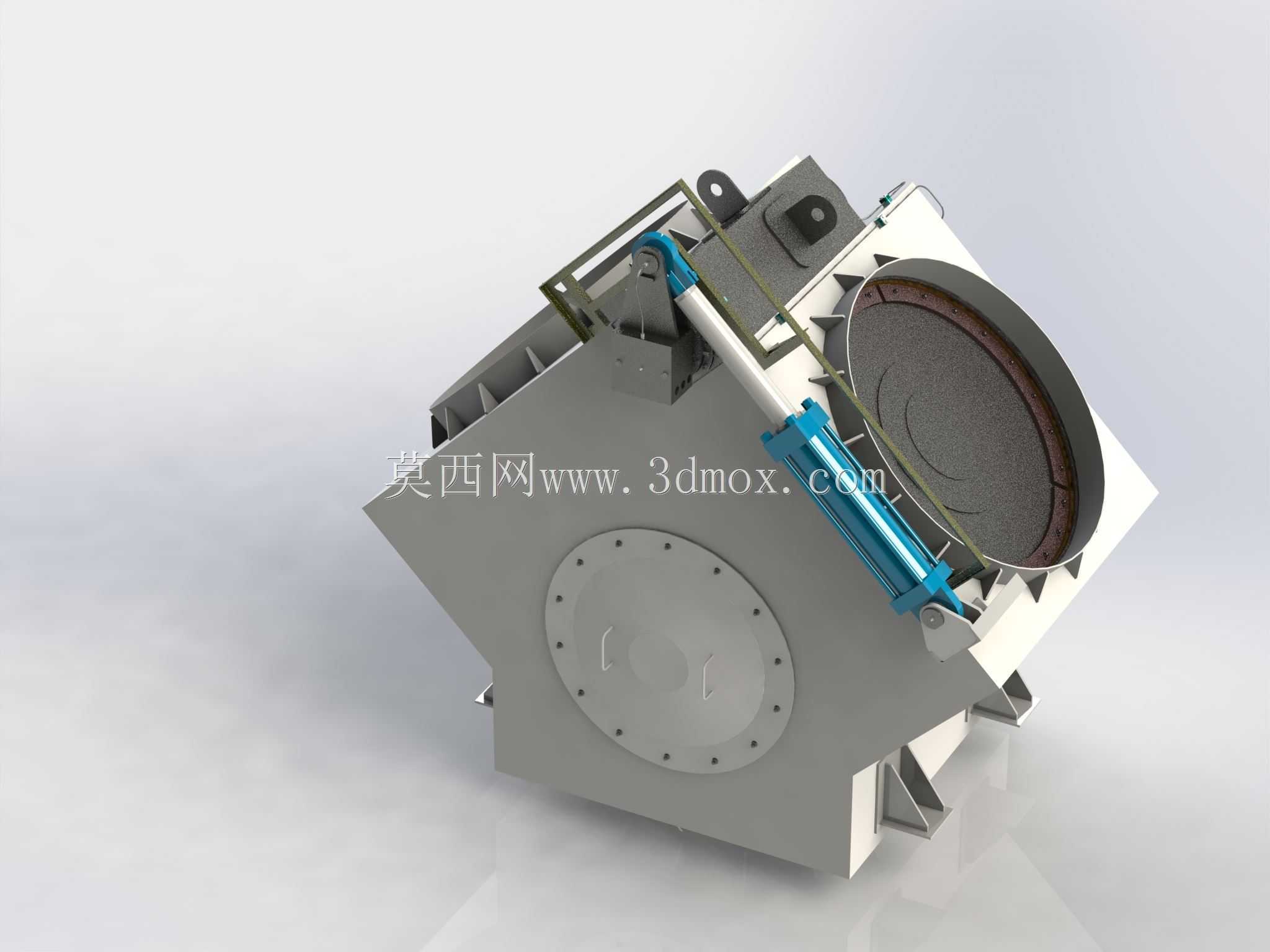

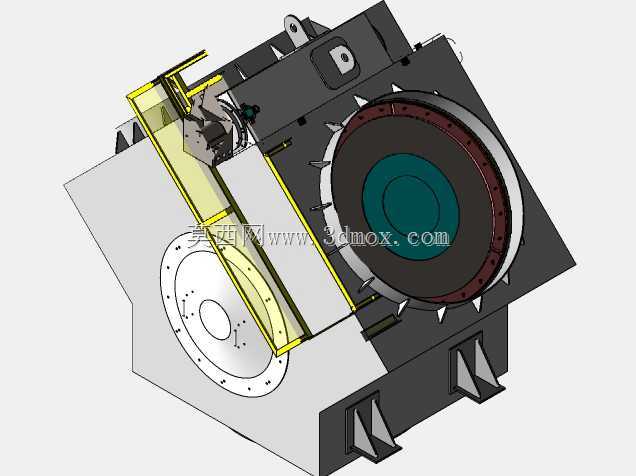

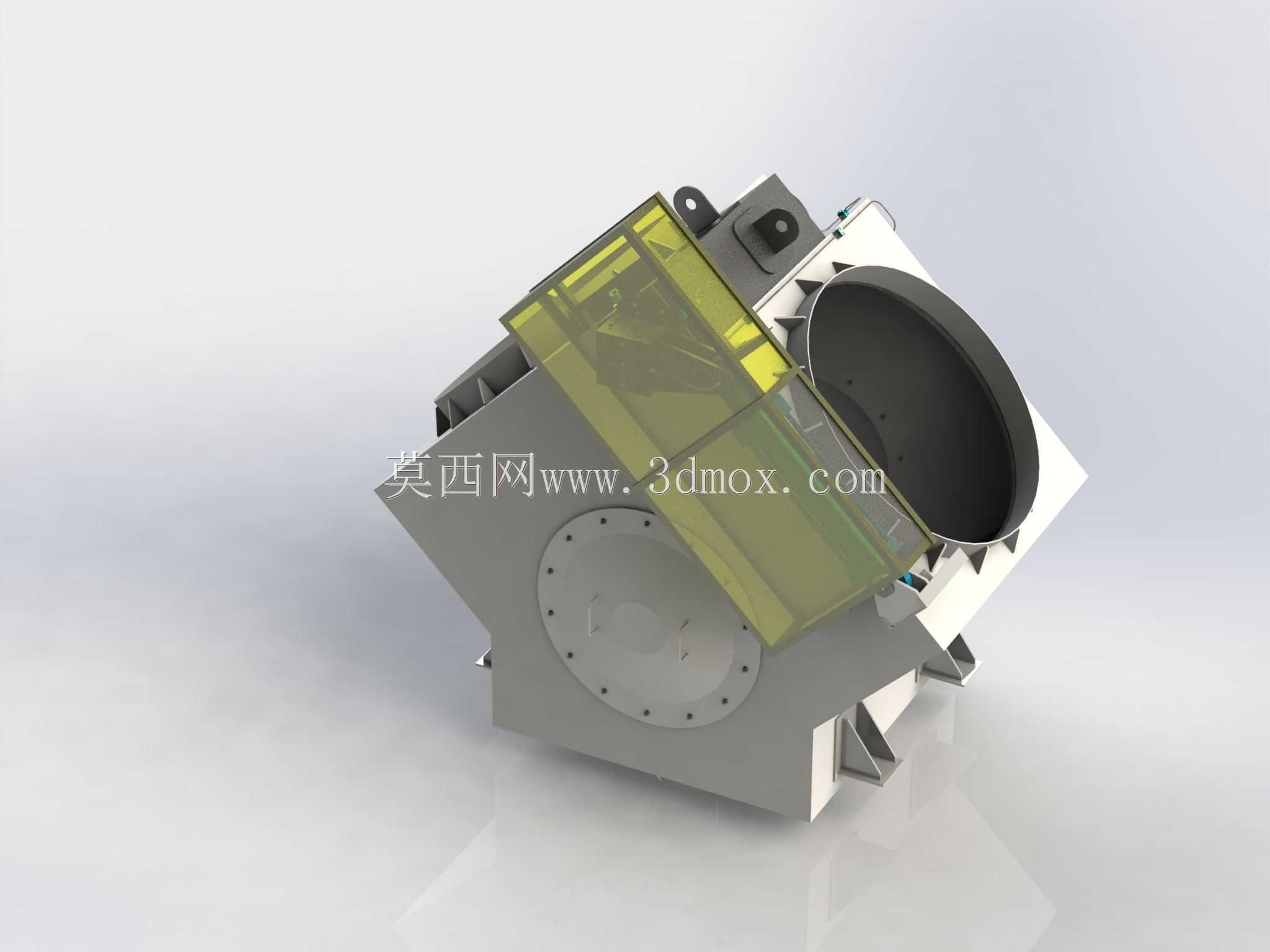

　　该反转活门主组件适配公称通径1220规格的工业管路系统，主要应用在通风除尘、物料气力输送、工艺风路切换等需要快速截断或换向的管路场景中，可在含尘气流、轻质颗粒物料输送的工况下完成通路切换、截流止回的功能，避免管路内介质倒流、串风，保障整套风网或输送系统的压力稳定。从结构设计来看，组件采用方形壳体对接圆形法兰的过渡结构，方形端可直接与方型风管、设备箱体的出风口做螺栓连接，圆形法兰端适配同规格圆管的对接安装，安装边界上预留的法兰孔位完全匹配行业通用的1220通径管路连接尺寸，壳体外部设置的加强筋结构可承受管路内±5000Pa的风压负载，避免运行过程中壳体出现形变漏风。活门的翻转执行部分采用透明防护外罩做安全隔离，

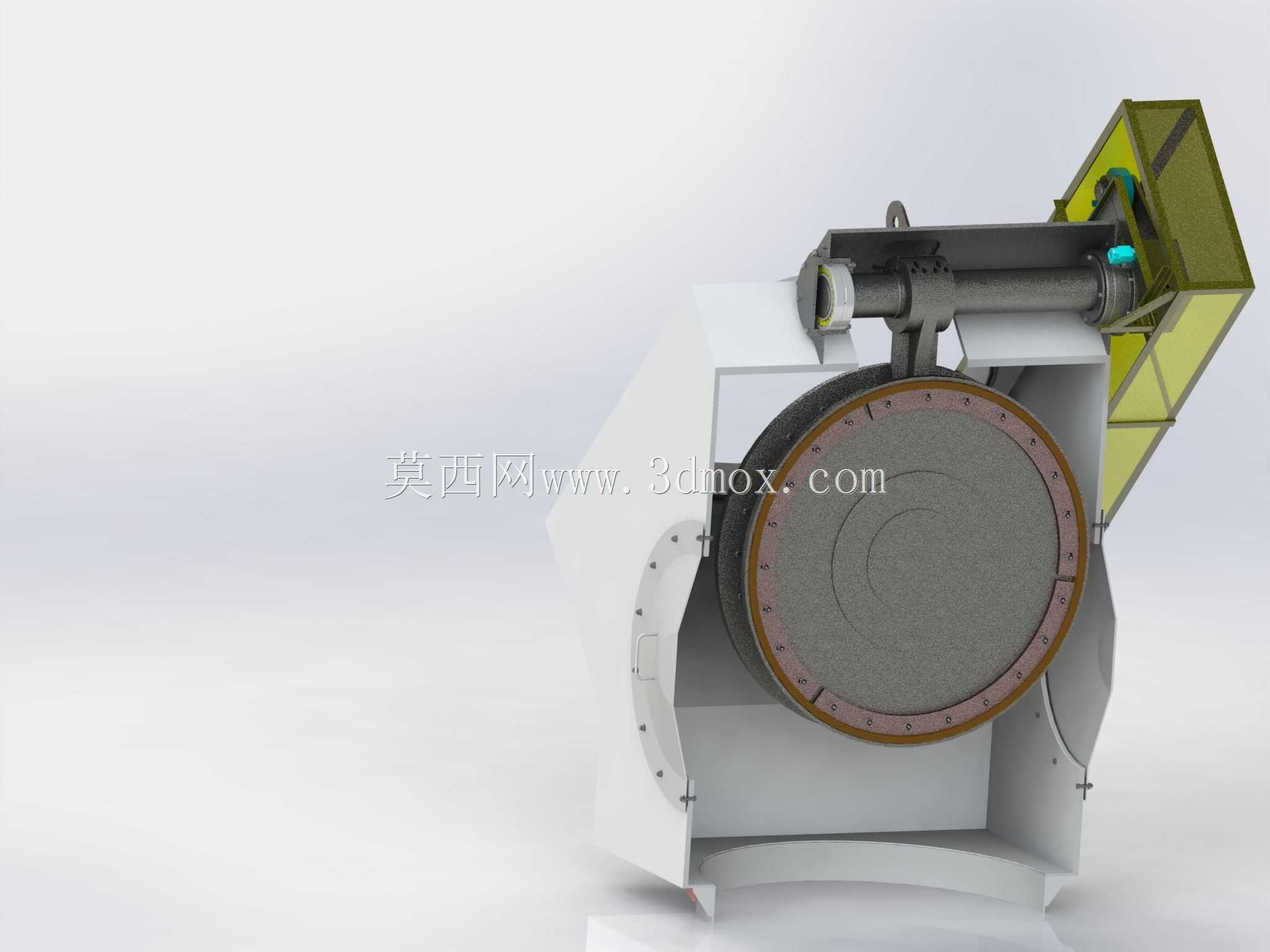

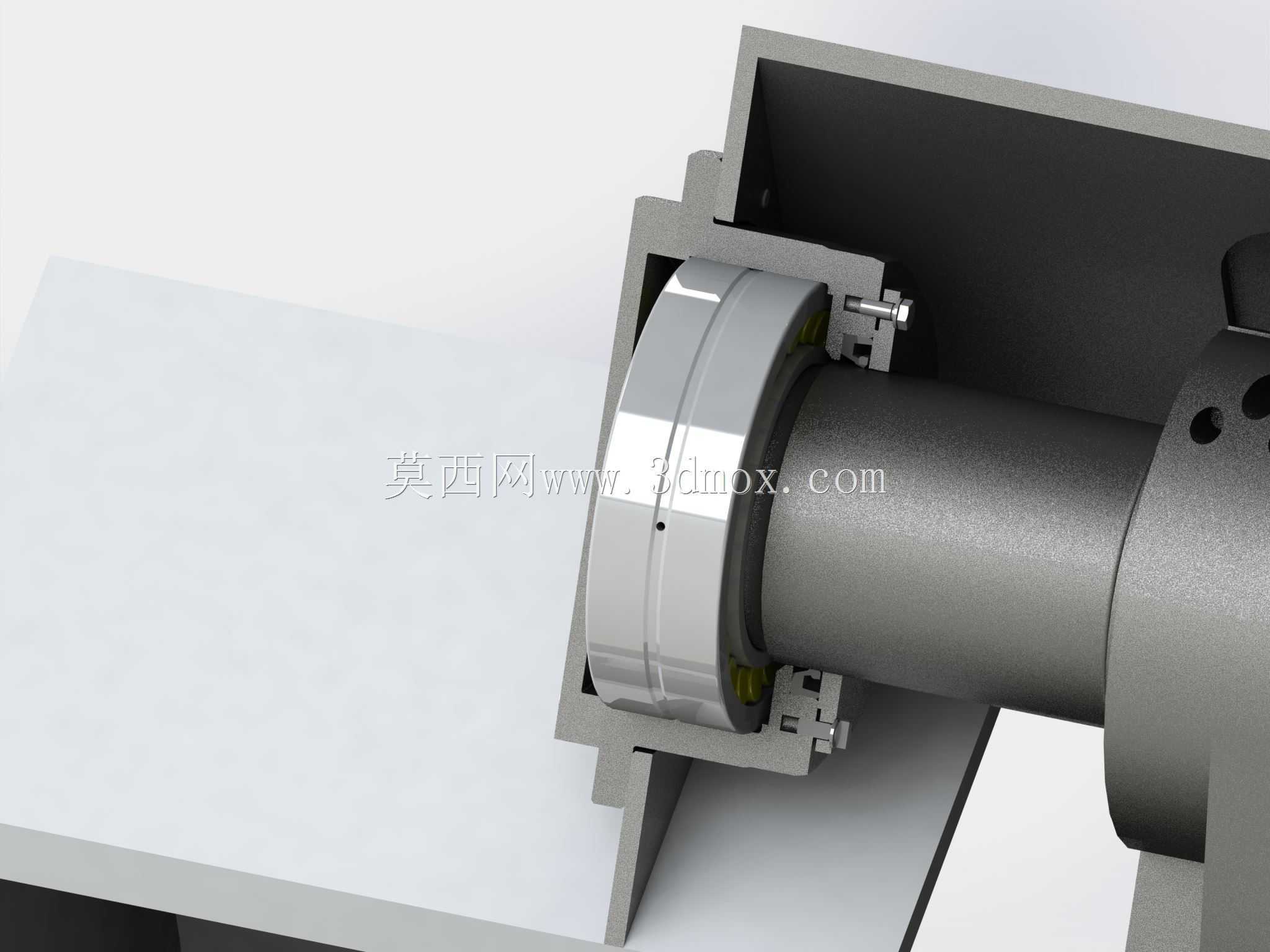

　　既可以在设备运行过程中直观观察活门的开合位置，判断工作状态，也能避免外部杂物卡入翻转转轴，同时防护外罩采用快拆式固定结构，日常检修时无需拆卸整体管路即可完成转轴润滑、密封件更换的维护操作。活门的密封面采用整圈贴合式结构，翻转到位后密封面与壳体止口完全压合，截断状态下的漏风率控制在1%以内，可满足除尘系统、负压输送系统的密封要求。设计过程中针对大口径活门易出现的转轴挠度问题，在转轴中部增加了支撑衬套结构，将活门叶片的受力均匀分散到壳体两侧的轴承座与中部支撑点上，即使在频繁换向的工况下，转轴也不会出现弯曲变形，保障活门开合动作顺畅无卡滞。组件的安装接口同时兼容水平安装与垂直安装两种方式，安装时只需保证转轴处于水平状态即可，

　　无需额外调整安装方向，适配不同走向的管路布局需求。活门的翻转动作可搭配气动执行器或电动执行器实现远程自动控制，也可配置手柄实现现场手动操作，预留的执行器安装接口符合通用阀件的连接尺寸，后期改造升级时无需对主组件做二次加工。
