铝土矿药剂分配给料装置结构

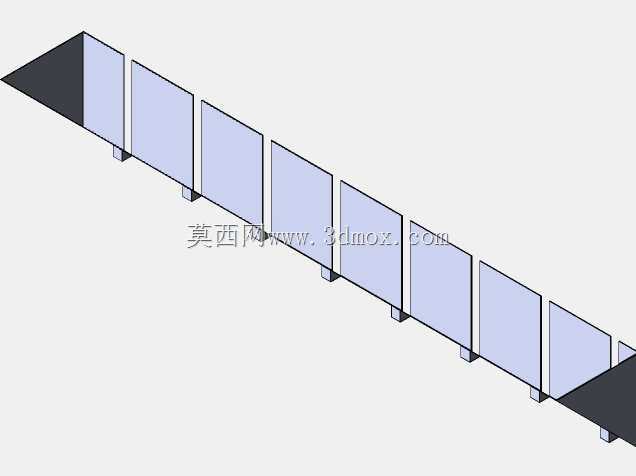

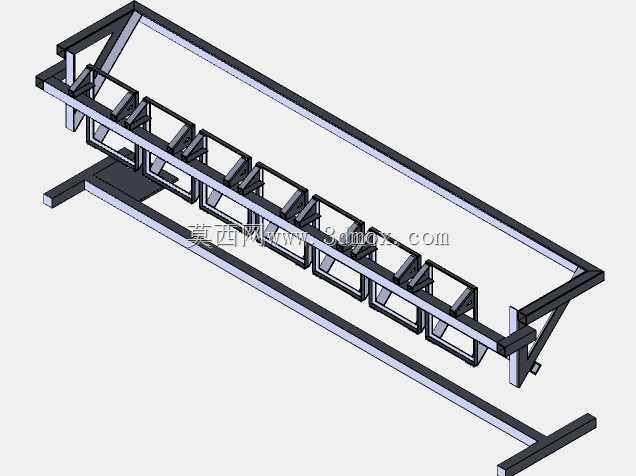

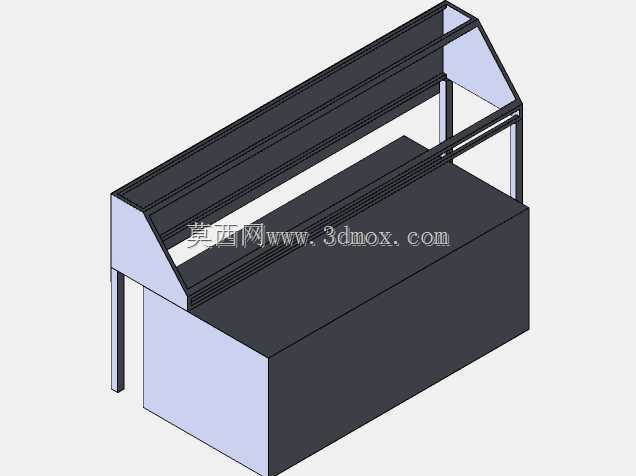

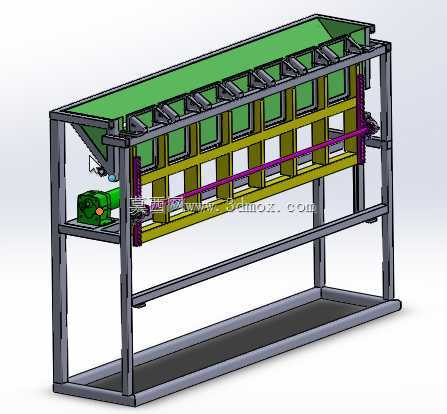

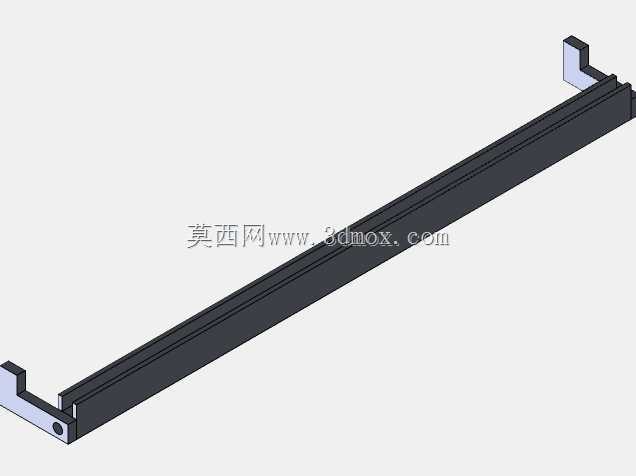

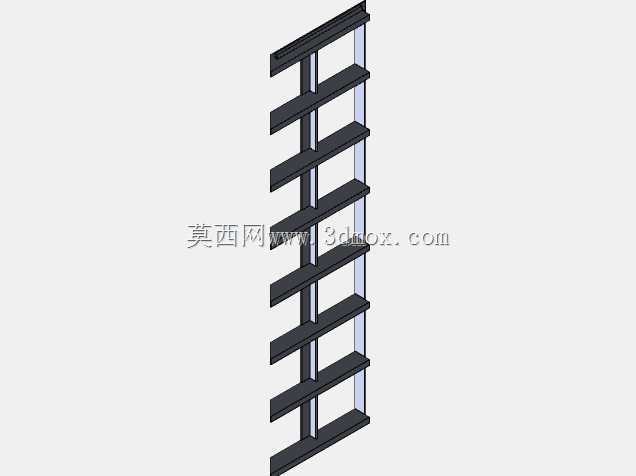

　　该装置面向铝土矿选矿流程中的药剂配制与定量投加工段，整体采用长槽形多仓并列布局，可在浮选或重选前对多种药剂进行暂存、分格导流与连续给料。上部为敞口接料区域，绿色内衬板形成倾斜导料面，能够减少物料挂壁并引导药剂向各出料格口汇集；槽体内部按工艺格室分隔，每格对应独立出料通道，便于按矿浆流量匹配不同药剂的加入比例。传动部分布置在设备侧下方，由减速电机通过长轴联动各格室内部的给料构件，保证多通道动作同步，避免单格偏料或断料。紫色传动轴沿机架纵向贯通，轴承座与支撑点按跨距分布，既控制轴的挠曲变形，也方便后期检修时拆解更换。机架采用型钢焊接框架，底部设置通长底梁，立柱与横撑形成稳定受力体系，可承受满仓药剂的静载及运行振动；上层平台承托槽体，

　　下层留出传动部件安装与维护空间，侧面预留电机接线和安全防护位置。从安装边界看，设备长度方向需预留检修通道和轴端拆装距离，宽度方向要保证电机、联轴器及护栏不与厂房梁柱干涉，高度方向则需匹配上方来料溜槽与下方出料管路的落差。设计时优先考虑矿浆腐蚀与磨损环境，与药剂接触的板面可选用耐磨衬板或防腐涂层，法兰和紧固件采用防松结构。格室数量可依据选矿药剂种类调整，出料口下方可接计量泵、螺旋给料或自流管路，实现连续、稳定、可分区控制的药剂供给。该结构同样适用于非金属矿、煤炭洗选及化工散料配料中需要多格分配、同步给料的场合，建模时完整保留了机架、槽体、内衬、传动轴、电机及各格室连接件的装配关系，便于进行干涉检查、载荷校核、工程图导出以及后续改型设计。
