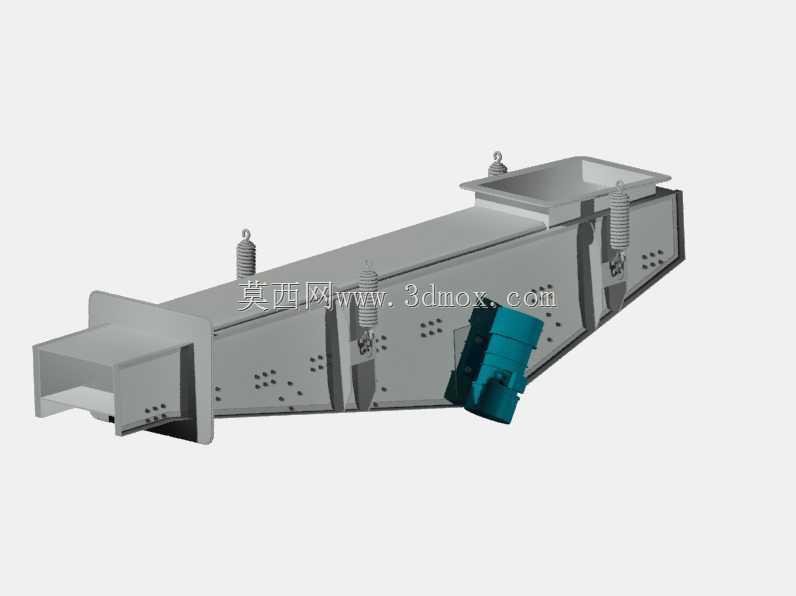

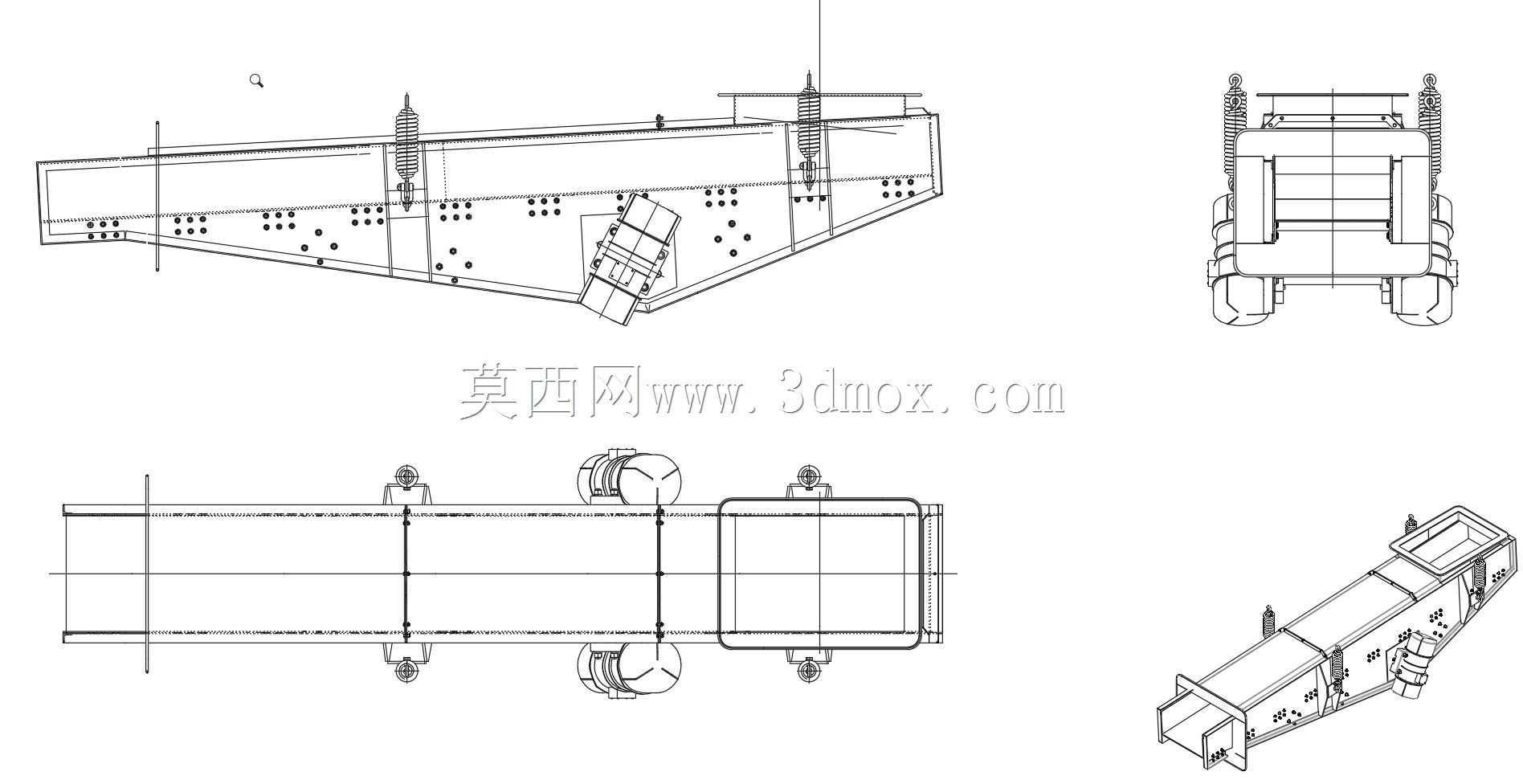

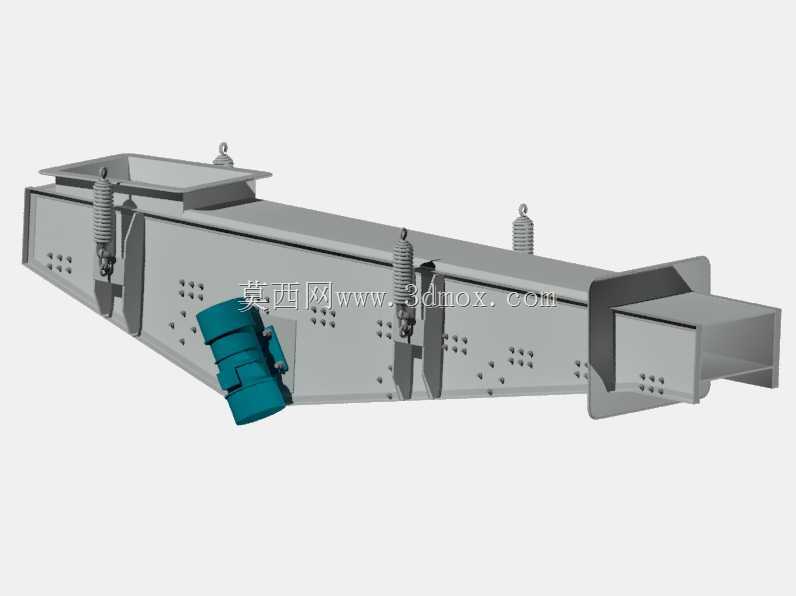

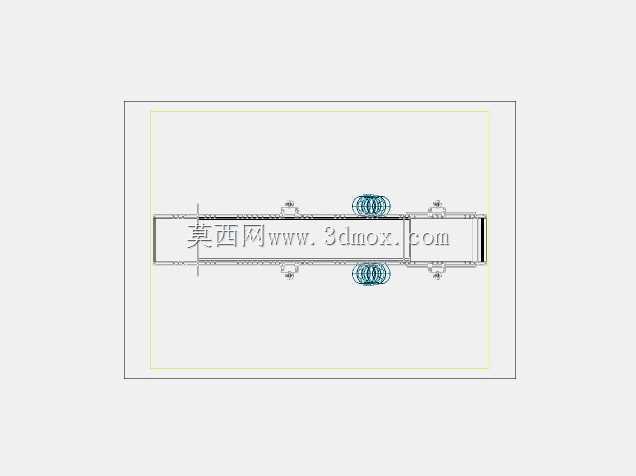

20英寸宽144英寸长槽式振动给料设备结构

　　这款槽式振动给料设备的槽体宽度为20英寸，整体长度达144英寸，长槽型的结构设计主要针对散状物料的连续均匀给料工况，在矿山、砂石骨料加工、煤炭分选、建材原料输送等生产环节中，通常布置在料仓与初级破碎、筛分设备之间，承担把储料仓内的散料定量、均匀输送到下游受料设备的作用，避免料仓出料出现堵料、给料量波动过大的问题，保障后续破碎、筛分工序的负荷稳定。从结构设计来看，设备采用吊挂式安装形式，槽体两侧布置的吊挂弹簧作为减振支撑构件，能够将设备工作时产生的振动载荷与安装基础隔离开，减少振动向周边土建结构或者相邻设备传递，降低生产现场的振动影响。驱动单元采用侧装式振动激振结构，通过激振装置产生的定向高频振动，带动槽体沿特定方向做往复振动，

　　槽内的散状物料在振动作用下呈现抛掷滑移的运动状态，沿着槽体长度方向持续向前移动，最终从槽体末端的出料口均匀排出。在设计选型阶段，20英寸的槽体宽度对应了特定的物料通过能力，能够匹配中小产能的生产线给料需求，144英寸的槽体长度则预留了足够的物料输送距离，既可以让物料在槽内完成均匀铺展，避免出料偏载，也能适配现场料仓出料口到下游设备进料口的安装间距，减少额外的转接溜槽设计。槽体本身采用钢板折弯焊接的箱型结构，侧壁布置的加强筋板提升了长槽体的结构刚度，避免设备长期在高频振动工况下出现槽体变形、焊缝开裂的问题，槽体内壁可以根据输送物料的磨琢性选择加装耐磨衬板，延长设备的使用寿命。吊挂点的位置经过重心匹配计算，确保设备运行时振动轨迹稳定，

　　不会出现槽体扭振、物料跑偏的情况，侧装的激振装置维护空间充足，日常检修时不需要拆解槽体和进出料溜槽就能完成激振单元的维护保养。设备的进料端采用扩口式结构，能够更好地承接料仓落下的物料，减少物料撒漏，出料端的收口设计可以让物料集中落入下游设备的进料口，避免物料散落造成的现场清理工作量。在实际安装过程中，需要根据现场的布置情况调整吊挂弹簧的预压缩量，保证槽体的安装倾角符合设计要求，倾角大小会直接影响物料的输送速度和给料量，针对不同堆积密度、粒度的物料，可以通过调整激振力的大小来匹配对应的给料能力，满足不同生产工况的给料需求。
